操作手册 I 2- 19 ・ 机械式供料器时（ CTF 、 AT F 等） ＜步骤１＞ 安装元件 把生产时要使用的元件安装到带状送料器等元件供应装置。 关于安装方法，请参见各元件供应装置的使用说明书。 ＜步骤２＞ 确认吸取位置·送料器位置 把带状送料器安装在送料器台架上。 ① 按照画面所示，把带状送料器安装在送料器台架的安装位置（号码）上。 例）把安装有元件名“ 1005c-y01022bs603 ”元件的带状送料器，安装在左前的送料器…
操作手册 I
2-
18
把送料器安装在规定的位置，之后执行「吸取跟踪（吸取位置校正）」。

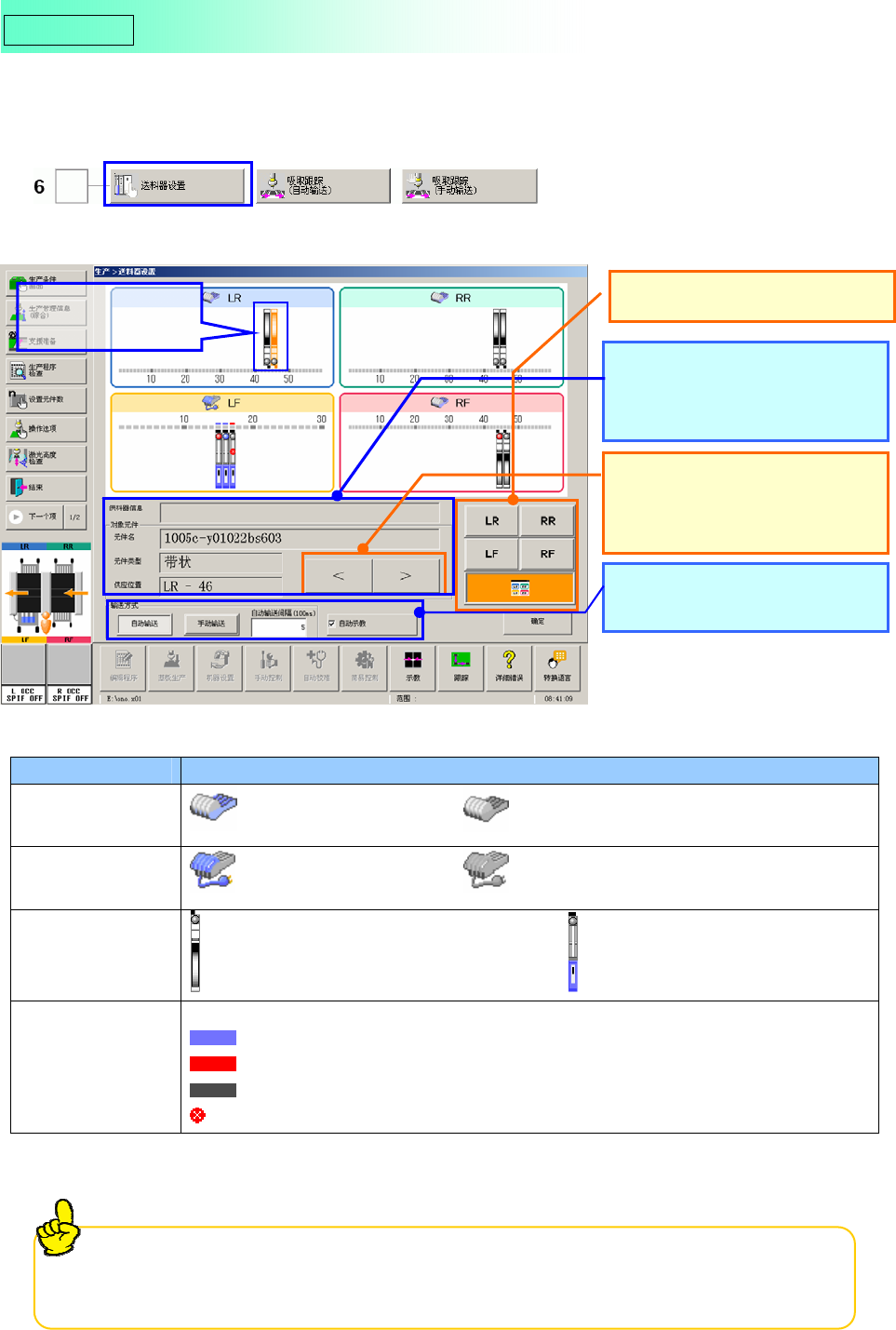

① 请按下按钮「送料器设置」。
② 显示送「送料器设置」画面。
项目 内容
供料器台架状态
（机械台架）
有效状态（在生产中可使用） 无效状态（在生产中不可使用）
供料器台架状态
（电动台架）
有效状态（在生产中可使用） 无效状态（在生产中不可使用）
供料器种类
表示机械供料器。 表示电动供料器。
电动供料器状态 无供料器（空白）
生产使用供料器（在生产中可使用）
错误供料器（在生产中不可使用）
生产未使用供料器（在生产中不使用）
错误供料器
下一页记述供料器的安装～摄像机跟踪吸取位置的步骤。
边确认供应台架、元件名、供
应位置，边把元件安装在送
料器台架上。
把当前选择的元件切换为前
一个或后一个元件。
切换供应部（台架）。
选择跟踪的方法。
对象元件的送料器
变为橙色。
支援准备 6 准备送料器
按下后侧的键盘操作切换开关（选购项）后，可显示出操作员从主机后侧看的送料器排
列画面。按下前侧的键盘操作切换开关（选购项）后，即恢复原来的画面。
操作手册 I
2-
19
・
机械式供料器时（CTF、ATF 等）
＜步骤１＞ 安装元件
把生产时要使用的元件安装到带状送料器等元件供应装置。
关于安装方法，请参见各元件供应装置的使用说明书。
＜步骤２＞ 确认吸取位置·送料器位置
把带状送料器安装在送料器台架上。
① 按照画面所示，把带状送料器安装在送料器台架的安装位置（号码）上。
例）把安装有元件名“1005c-y01022bs603”元件的带状送料器，安装在左前的送料器台架 44 号上。
② 把带状送料器放在送料器台架上，使之水平滑动（从近处向远处）
，把 X 轴基准销插进固定板上的孔
内。
③ 请确认是否插得直，之后把释放把头向主机方向推一下，使锁架固定。
1.水平滑动后，进行安装。
固定板
锁架
释放把头
2. 向主机方向推，加以固定。
这个孔就是前侧 44 号（后侧 16 号）。
安装时，把 X 轴基准销插进指定的号
码下面的孔。
锁轴
送料器台架
X 轴基准针
带状送料器（CTF）
X 轴基准销
操作手册 I
2-
20
・
电动式供料器时（ETF）
＜步骤１＞ 将带状供料器虚装到供料器台架上。
※有关安装方法，请参见各元件供应装置的使用说明书。
① 按照画面，将带状供料器虚装到沿着供料器台架的轨道所指定的安装位置（编号）上。
例）将装有元件名为“1005c-y01022bs603”的元件的带状供料器安装到左前侧的供料器台架 15 号上。
②将供料器拉出直至带料更换位置。
③将「准备用外部插头」连接到供料器的插口。
此处为前侧的 15 号（后侧的 16 号）。
请按指定编号插入滑轨进行安装。
将底部导块挂住
准备用外部插头 供料器插口
