1.2. 紧固扭矩选 择 米制螺纹 统一 螺纹 标 准力矩值 （N.m） 大径 （mm） 大径 （英 寸） 大径 （mm） 低 碳 钢 不 锈 钢 高强度合金 钢 黄铜 铝 M3 #4 2. 845 0 . 3 7 - 0 . 5 3 0 . 4 4-0. 62 0.63-0.80 0.24-0.3 2 0. 2 0 - 0 . 3 M4 #8 4 . 1 6 6 1.51-2 . 0 1 1.75-2. 34 2.32-3.06 1.…
⑷螺纹连接应用场合
不同应用场合对紧固扭矩的要求是不同的，如一般电信产品在运行工作时对螺纹连接的机械连接强度要
求并不高，但对于散热、屏蔽、密封、接地等场合，要求使用较大的紧固扭矩。
⑸螺纹紧固件和连接件之间结合面的润滑程度和粗糙度
紧固扭矩主要由三部分组成，50%用来克服螺纹紧固件和螺纹连接件结合面之间的摩擦扭矩，40%用来克
服螺纹副之间的摩擦扭矩，其余10%用来克服螺纹副之间的反拧扭矩。可见结合面之间的粗糙度和润滑程度也
直接影响紧固扭矩的大小，为保证足够的预紧力，对粗糙结合面的连接，应使用较大紧固扭矩；而对于光滑结
合面，就可以使用较小紧固扭矩。
1.1.2. 螺纹紧固件头部形状
在进行紧固装配选用工具时，应注意以下区别，不同头部形状使用不同工具；
头部形状
根据所需要的紧固工具不同可分六角头、内六角、带十字槽的和内六角花型（六角花型型）：
六角头——六角套筒、套筒批头、扳手等。
内六角——六角手批或六角批头。
带十字槽——十字批或十字批头，
带一字槽——一字批。
十字槽
螺钉十字槽通用有Z型和H型2种，常用H型，H型十字槽在紧固时需要附加一定的轴向力。
螺钉十字槽的形状、深度直接决定了十字批和十字批头的选用，而十字槽的形状和深度不仅会因螺钉大
小不同而不同，还和十字槽头部形状有关。十字槽头部形状有盘头（P型），沉头（K型），半沉头（O型），
扁圆头（T头），球面锥柱头（B头），半圆头（V头），带法兰盘头（PW头）以及小盘头（日标盘头）。
注意：一般情况下，相同直径不同头部形状的十字槽可以选用相同型号的工具；
1.1.3. 十字批/十字批头形状：
紧固工具十字头的选用应适合螺钉十字槽的形状，合适的工具是防止大扭矩情况下螺钉十字槽的机械损
伤，同时也是保证大扭矩情况下，得到合适的预紧力。选用的理想状态就是当手批/批头的十字头插入螺钉十
字槽时，在深度上，基本上能插到槽底，在宽度上，能够插满十字槽，并得到较好的吻合，这样就可以保证紧
固时，螺钉十字槽受载面积较大，防止大扭矩损坏十字槽。
注意：在十字批头的选用中，有国标和日标两种规格，所以应注意国标和日标的区别。
1.1.4. 电批/风批扭矩范围：
电批和风批的选择要注意其扭矩范围，为保证较精确地控制扭矩，一般电批/风批的扭矩范围应满足以下
关系：
所需扭矩<电批/风批最大扭矩<3倍所需扭矩
电批/风批最小扭矩<0.8倍所需扭矩
例如现在紧固螺钉需要0.2N.M的扭矩，则可以选用扭矩介于0.15~0.6N.m之间的电批，而如果选用最大值
为2.0的电批则扭矩很难精确控制。
1.2. 紧固扭矩选择
米制螺纹 统一螺纹 标准力矩值（N.m）
大径（mm） 大径
（英
寸）
大径
（mm） 低碳钢 不锈钢 高强度合金钢 黄铜 铝
M3 #4 2.845 0.37-0.53 0.44-0.62 0.63-0.80 0.24-0.32 0.20-0.3
M4 #8 4.166 1.51-2.01 1.75-2.34 2.32-3.06 1.36-2.12 0.69-1.22
M5 #10 4.826 1.76-2.35 2.02-2.69 3.39-4.52 1.58-2.10 0.95-1.56
M6 1/4 6.350 6.22-7.35 7.12-8.90 8.70-10.85 5.20-6.95 3.62-5.15
M8 5/16 7.938 12－15 12-16 17－22 9－12 7－9
M10 3/8 9.525 20－24 22-28 34－40 18－22 12－16
M12 1/2 12.700 44－53 52-61 81－96 38－48 27－35
1.3. 操作方式
1.3.1. 工具使用方法

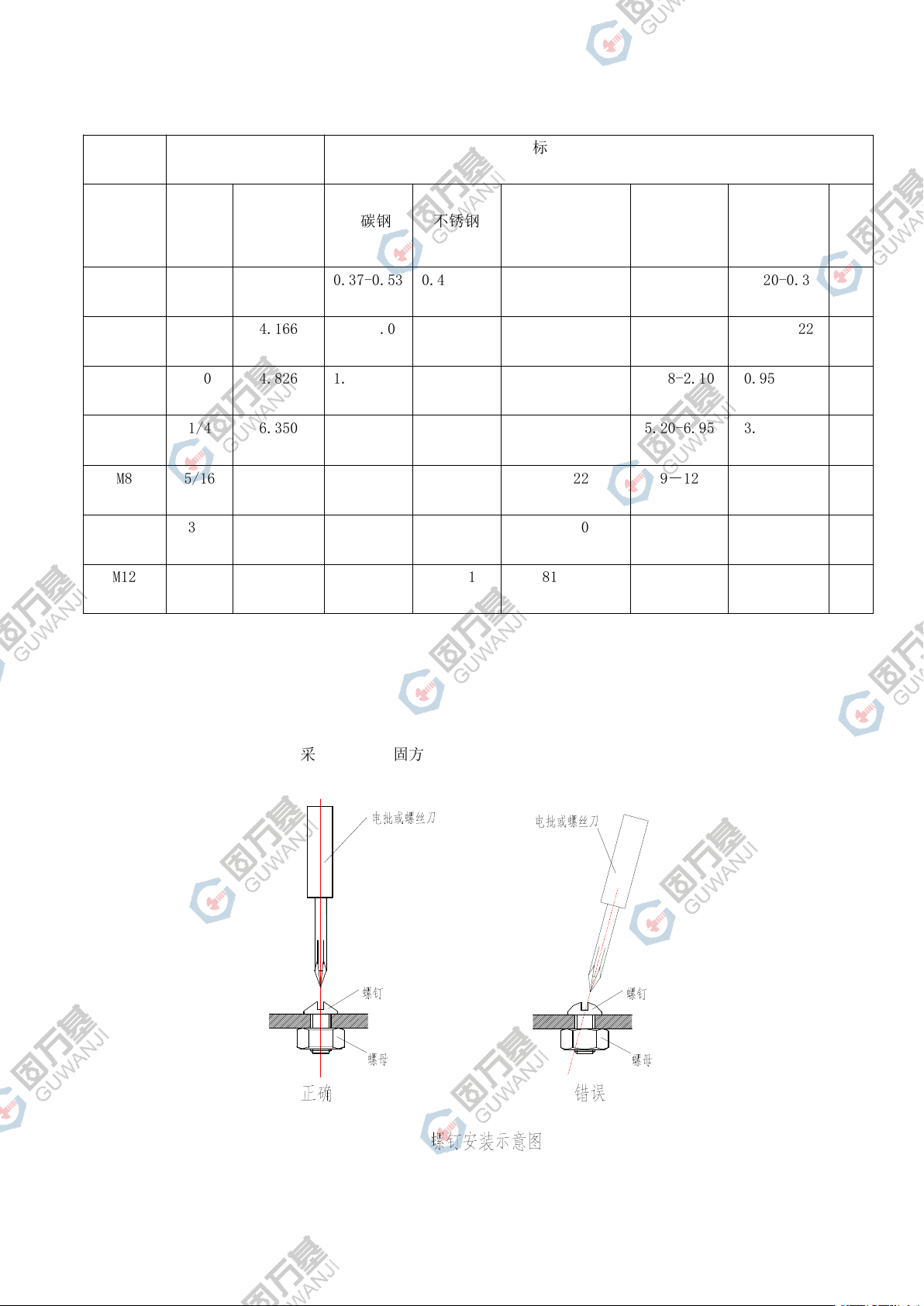

使用工具紧固螺钉时，要采用正确的紧固方式，如下图所示。
说明∶
⑴螺钉与螺孔同轴，不允许螺钉歪斜放置在螺孔内即进行紧固装配。
⑵安装螺钉时，确认批头与螺钉十字槽相符，左右无晃动感。
⑶紧固螺钉时，批头与螺钉安装面垂直，如批头倾斜，螺钉十字槽很容易损坏。
⑷在批头/手批旋转紧固同时，应将电批或手批压紧螺钉，即给螺钉适当的轴向力。
1.3.2. 成组螺钉的紧固方法
安装成组螺钉的原则是交叉、对称、逐步地紧固。
逐步紧固是先将所有螺钉拧入三分之一(预装在螺孔内)，然后再紧固其余三分之二。 逐步紧固是为了减
少被紧固件的变形、应力。

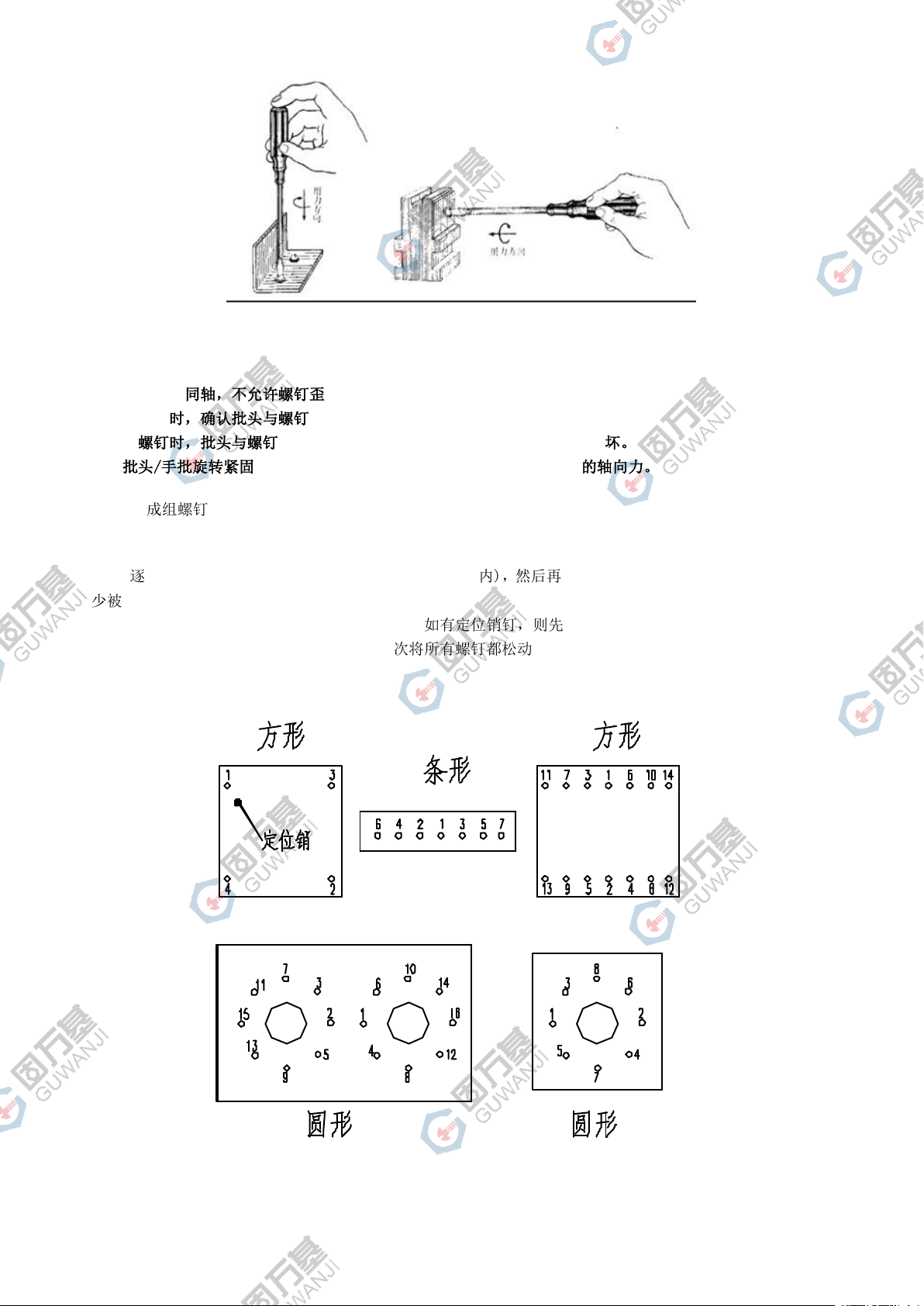

紧固条形、方形和圆形工件上的螺钉顺序，如有定位销钉，则先从定位销钉附近开始。
拆卸螺钉时，同样必须按相反方向、依次将所有螺钉都松动一下，然后再完全拧下。螺母的紧固和拆卸
方法和螺钉相同。
