Optimumコンポーネント
＆精密ディスペンスノズル
液剤塗布のスタンダード
ノードソンEFDのOptimumシリンジシステムは、業界
の標準的な製品と比べ、優れた特長を兼ね備えてい
ます。
特許取得済みの各パーツは統合されたシステムの一
部として設計されていて、液材塗布を最も繰り返し
精度良く行うことにより歩留まりを改善し、コスト
を削減します。
シリンジは、独自のポリプロピレン配合で成型され
ており、高い透明性と寸法安定性を実現しています。
独自の内部形状により、充填中、ディスペンス中の
スムーズな液流を実現し、乱流とせん断応力を最小
限に抑えます。
ピストンは、6種類ご用意し、さまざまな液剤とアプ
リケーションに対応します。シリンジとピストンの
密閉性が高いため、吐出する際に、液剤をかき取るこ
とで残渣を低減し、液剤の無駄を防ぎます。
シリンジアダプターは、取付／取外しが簡単で、安
全ロックにより、確実に固定され、意図せず外れる
ことがありません。
バリまたはその他の汚染物質がないことを前提
に、EFDディスペンスチップはハブフラットに
設計されています。ツイストオン、ツイストオ
フ、SafetyLokスレッドでシリンジバレルへの簡単な
取り付けを安全で確実な行えるように特殊設計され
ています。

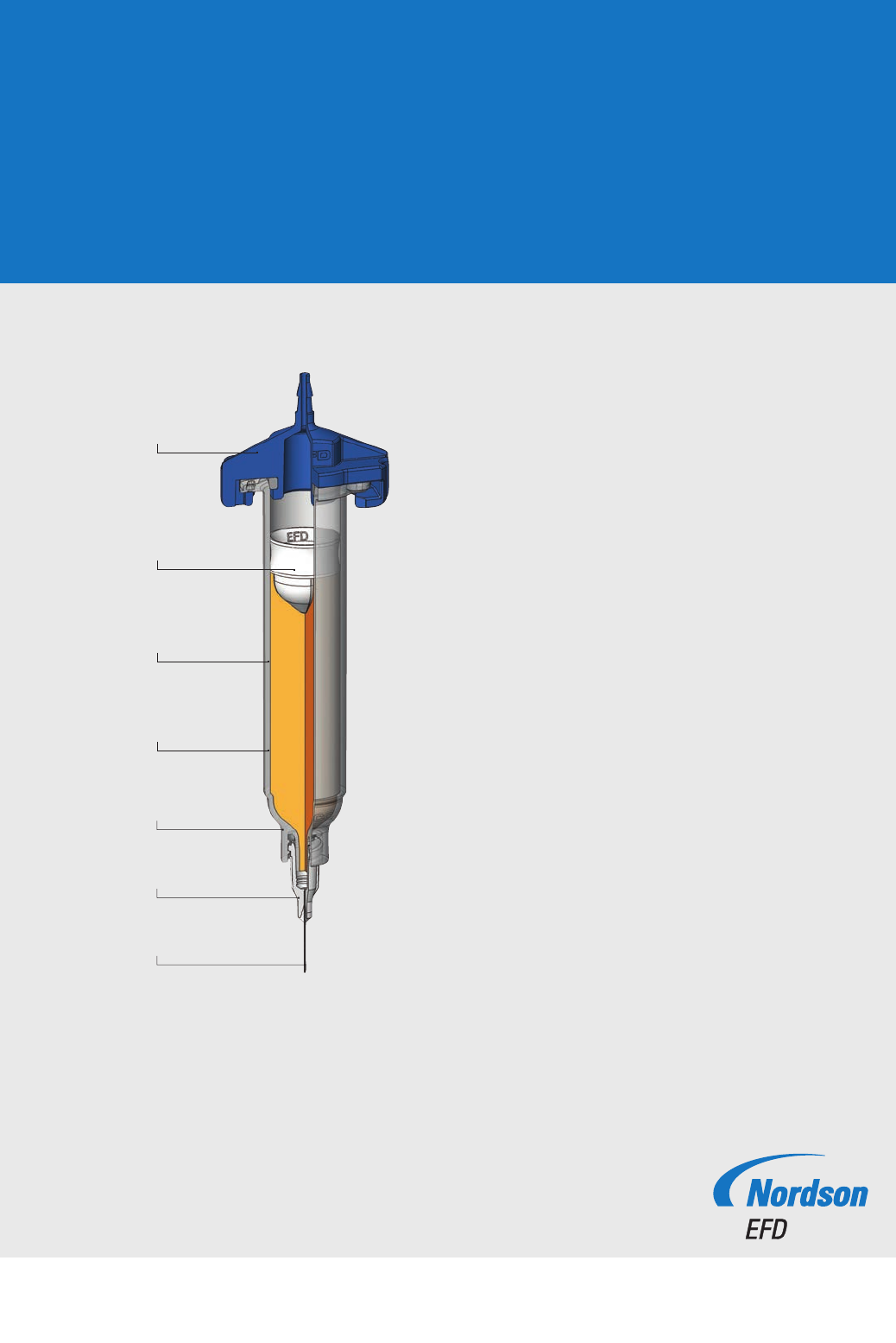

確実に密閉するアダプ
ターは、取り付けが簡
単、かつ安全
側面に細かい溝をつけ
たワイパーピストン
は、エアーの混入、残
渣、漏れを低減
シリンジの側壁厚みは
均一で、安全
ゼロテーパー構造によ
り、ピストンのスムーズ
な動作を実現
ねじ切りノズル用ハブによ
り、安全、確実な取り付け
全ての形状、長さのノズル
において、直径による色コ
ードを統一
液剤の流れに支障をきたすよ
うなバリ、歪みのないノズル
1
www.nordsonefd.jp japan@nordsonefd.com 03-5762-2760
Dispensing Components

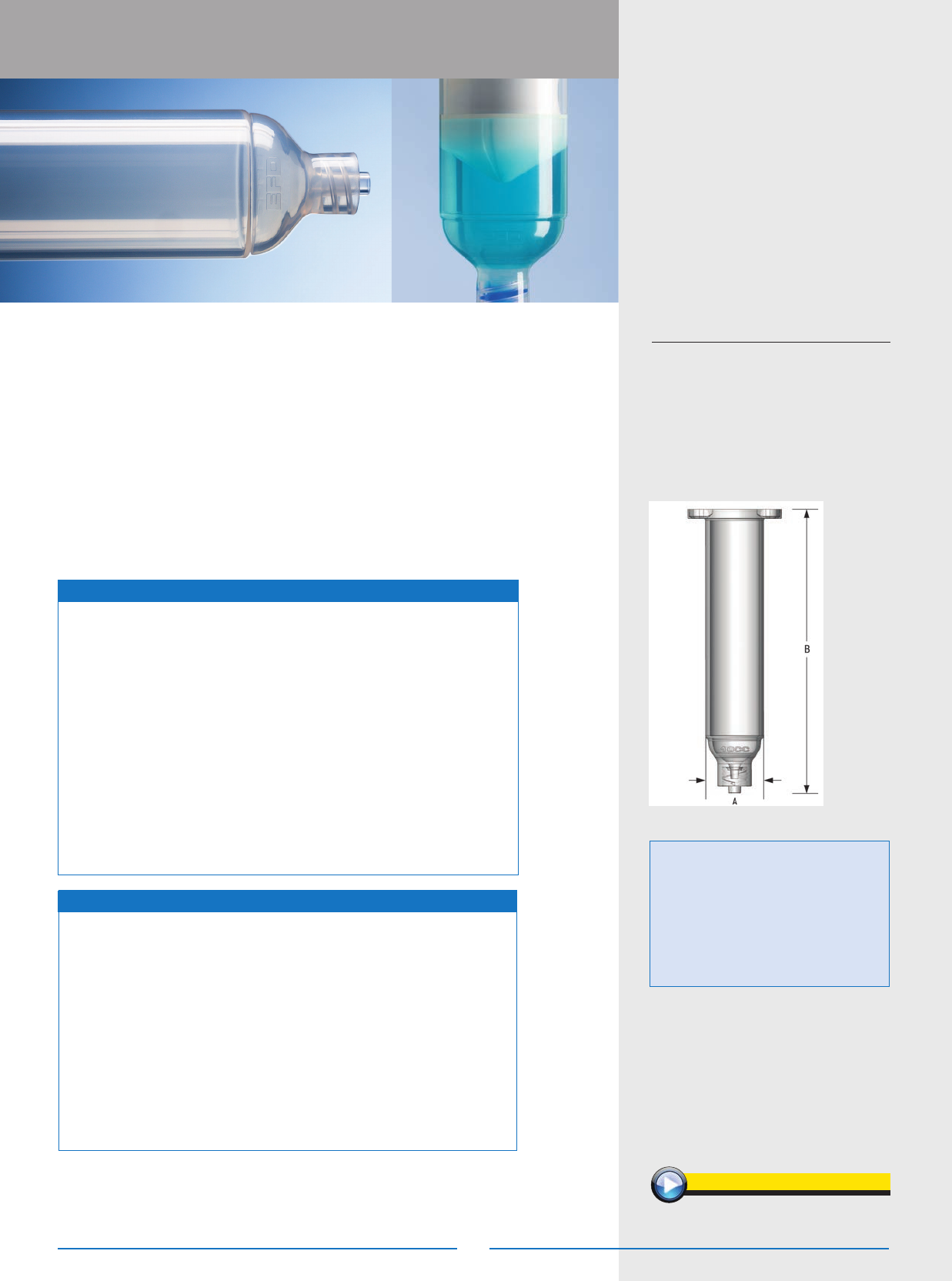

シリンジ
シリンジだけを静電気防止処理を施した袋にダストフリー梱包した製品です。
一般的な液剤用 UV硬化型液剤用* 完全遮光用 透明
サイズ 透明シリンジ アンバーシリンジ ブラックシリンジ グリーンシリンジ
数量
3cc 7012072 7012083 7012089 7015616 (50)
5cc 7012094 7012101 7012107 7015617 (40)
10cc 7012112 7012122 7012128 7015618 (30)
30cc 7012134 7012143 7012147 7015619 (20)
55cc 7012155 7012158 7012162 7015620 (15)
注意：30ccと55ccシリンジは、ピストン、エンドキャップ、アダプターのサイ
ズが共通です。この製品をお求めの際は、ピストンを別途ご注文ください。
*アンバーシリンジは、紫外線などの光に敏感な液剤用です。（550nmまで）
シリンジとピストンセット
各ボックスには、シリンジとSmoothFlow
™
ピストンの再封可能なバッグが1つ含ま
れています。 ダストフリー梱包をしています。
一般的な液剤用 UV硬化型液剤用* 完全遮光用
透明シリンジ アンバーシリンジ ブラックシリンジ 透明シリンジ 透明シリンジ
サイズ 白ピストン 白ピストン 白ピストン 青色ピストン** 透明ピストン 数量
3cc 7012074 7012085 7012091 7012075 なし (50)
5cc 7012096 7012103 7012109 なし なし (40)
10cc 7012114 7012126 7012130 7012118 7360577 (30)
30cc 7012136 7012145 7012149 7015116 7360580 (20)
55cc 7012153 7012160 7012164 なし 7360583 (15)
一般的な液剤用の透明、UV硬化型接着剤や光波長（550nmまで）に敏感な液剤
用アンバー、完全遮光タイプのブラックをご用意しています。
**青色LV Barrier透明シリンジと青ピストンのセットは、シアノアクリレートや低
粘度液剤用で、先端キャップも同梱されています。
Optimum シリンジ
ノードソンEFDは業界最高水準の品質を誇る、シリンジとピストンを製造してい
ます。アメリカにある自社のシリコーンフリーの工場で製造し、全製造工程を通
して、厳しい品質検査、管理を行っています。
特長
• シリンジとピストンの密閉性が高く、安定した吐出を実現
• ワイパーピストンにより液剤の制御を向上させ、液垂れを防止すると同時に、
高いかき取り性により、液剤の無駄を低減
• タイプとサイズが豊富
• 工程管理とトレーサビリティーのため、梱包ラベルにはロットナンバーを記載
シリンジ寸法
サイズ A B
3cc 11.1 mm (0.44") 73.0 mm (2.88")
5cc 14.3 mm (0.56") 68.3 mm (2.69")
10cc 19.1 mm (0.75") 88.9 mm (3.50")
30cc 25.4 mm (1.0") 115.9 mm (4.56")
55cc 25.4 mm (1.0") 173.0 mm (6.81")
(注）このデータは、代表値であり、仕様の一部
ではありません。
「ワンストップショッピングで手配可能
なシリンジ、バレルアダプター 、ニードル、
ノズルは素晴らしいアプリケーション参
考資料と一緒に出荷されるので、常に新
し い ア イ デ ィ ア の 刺 激 に な っ て い ま す 。」
– Infinera
www.nordsonefd.com/1kOptimum
2
www.nordsonefd.jp japan@nordsonefd.com 03-5762-2760
Dispensing Components

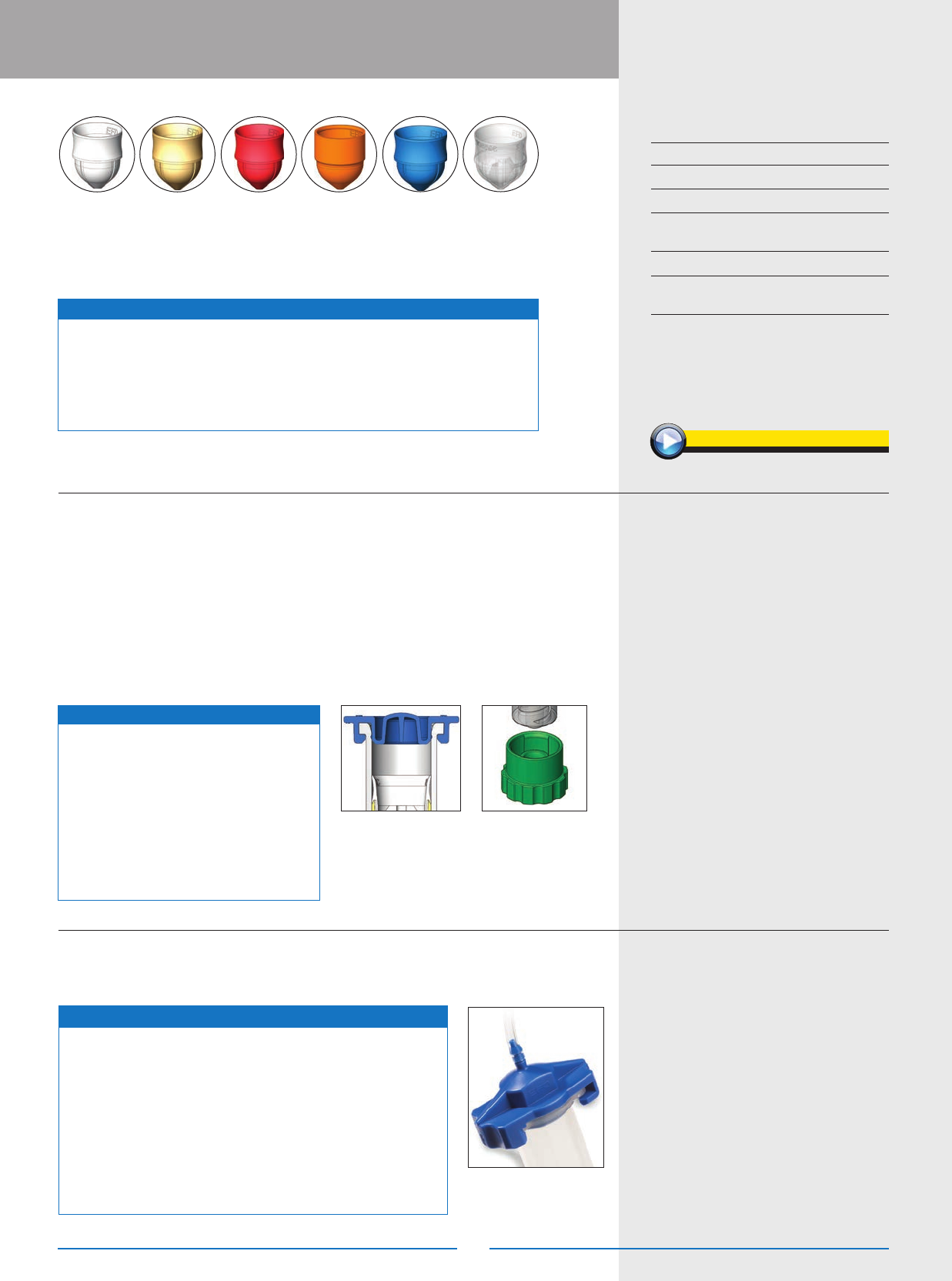

Optimum ピストン
液剤をピストンに充填した後に、ピストンを挿入することで、液剤を吐出する際ピス
トンがシリンジ内壁をかきとり、安定した吐出、液垂れの防止、無駄の低減につなが
ります。 Optimumピストンは、高密度ポリエチレンを成形して作られています。*
白 ベージュ 赤 オレンジ 青 透明
サイズ SmoothFlow SmoothFlow SmoothFlow Flatwall LV Barrier Flex 数量
3cc 7012166 7012170 7012168 7012321 7014602 7362320 (50)
5cc 7012172 7012176 7012174 7012323 n/a 7362317 (40)
10cc 7012178 7012182 7012180 7012325 7014600 7029355 (30)
30/55cc 7012184 7012188 7012186 7012327 7014598 7029551 (20)
ピストン
事前にシリンジに充填した際、または、作業シフト間に、しっかりとシールします。
エンドキャップは、プッシュボタン式で確実にシールします。
先端キャップは表面に刻みをつけ、取付、取り外しを容易にしました。また、取付
時のエアー混入を防止するための、エアー抜き機構があります。色は、青と緑をご
用意しています。
エンドキャップ：しっかりとシールします。
サイズ 青 緑 数量
3cc 7012190 7014470 (50)
5cc 7012192 7014471 (40)
10cc 7012194 7014472 (30)
30/55cc 7012196 7014473 (20)
先端キャップ：取付が簡単です。
青 緑 数量
共通サイズ 7012198 7014469 (50)
エンドキャップ・先端キャップ
Optimum
エンドキャップ・
先端キャップ
Optimum
アダプター
アダプターは軽量で、取付が簡単です。シリンジに取り付けた時、安全ロックによ
り、意図せず外れることがありません。
青 青 青
サイズ 0.9 m (3 ft) 1.8 m (6 ft) 0.9 m (3 ft)
チューブ チューブ フィルター
トラップ付きチューブ
3cc 7012341 7012059 7012063
5cc 7012054 7012058 7012062
10cc 7012339 7012057 7012061
30/55cc 7012338 7012056 7012060
アセタールの一体成型タイプ。青色。Oリングは、NBR、エアーチュ
ーブは、ポリウレタン製（外径5/32" x 内径3/32")。オスクイックコネ
クター、安全クリップ付。
アダプター
6タイプのピストンをご用意しています
白： 標準品。一般的な液剤用
ベージュ： 緩め。エアーの混入した液剤用
赤： きつめ。機械式のディスペンス用
オレンジ： ベージュより緩め。糸引きのし
やすい液剤やエアーの混入した液剤用。
青： シアノアクリレートや低粘度液剤用
透明：フレックス。密着性を高めた高粘度
液剤用
www.nordsonefd.com/ClearFlex
*Clear Flex ピストンはLDPE（低密度ポリエチレン）を成形して作られています。
