6
www.nordsonefd.jp japan@nordsonefd.com 03-5762-2760
Optimum Cartridge Systems
プッシュイン型エア入力
コネクター
エンドキャップ
ロックタブ
ロッキングタブ用滑り止め
キャップ装着用グリップ
目視で中身が確認可
能な透明リテーナー
リテーナー
カートリッジ
セルフ通気口付先端キャップ
ゼロテーパー構造カートリッジ
液剤注入時ピストンの溝でエアを除去
Optimumカートリッジとリテーナーは、統合された一つのシステムとして設計され
ており、合わせてお使い頂くことで、液剤充填や塗布の工程における歩留まりの向
上やコスト削減に貢献します。
カートリッジシステムは、55cc以上の容量が必要なアプリケーション向けに開発さ
れました。2.5、6、12、20、32ozの容量を取り揃えています。
特長
• 液剤残量の目視確認が可能な透明カートリッジとリテーナー
• 衝撃に強く、寸法安定性が高い
• 内径が上から下まで一定なZeroDraft
™
設計
• 高い化学融和性を誇り、幅広い液剤に対応が可能
• 透明、ブラック、アンバー、グリーン、白の色をラインナ
ップ
• 白色カートリッジは、独自成型されているため、より冷凍ド
ライドライアイスの搬送時の衝撃破損に抵抗があります
7
www.nordsonefd.jp japan@nordsonefd.com 03-5762-2760
Optimum Cartridge Systems
注：これらのデータは代表値であり、仕様ではありません。

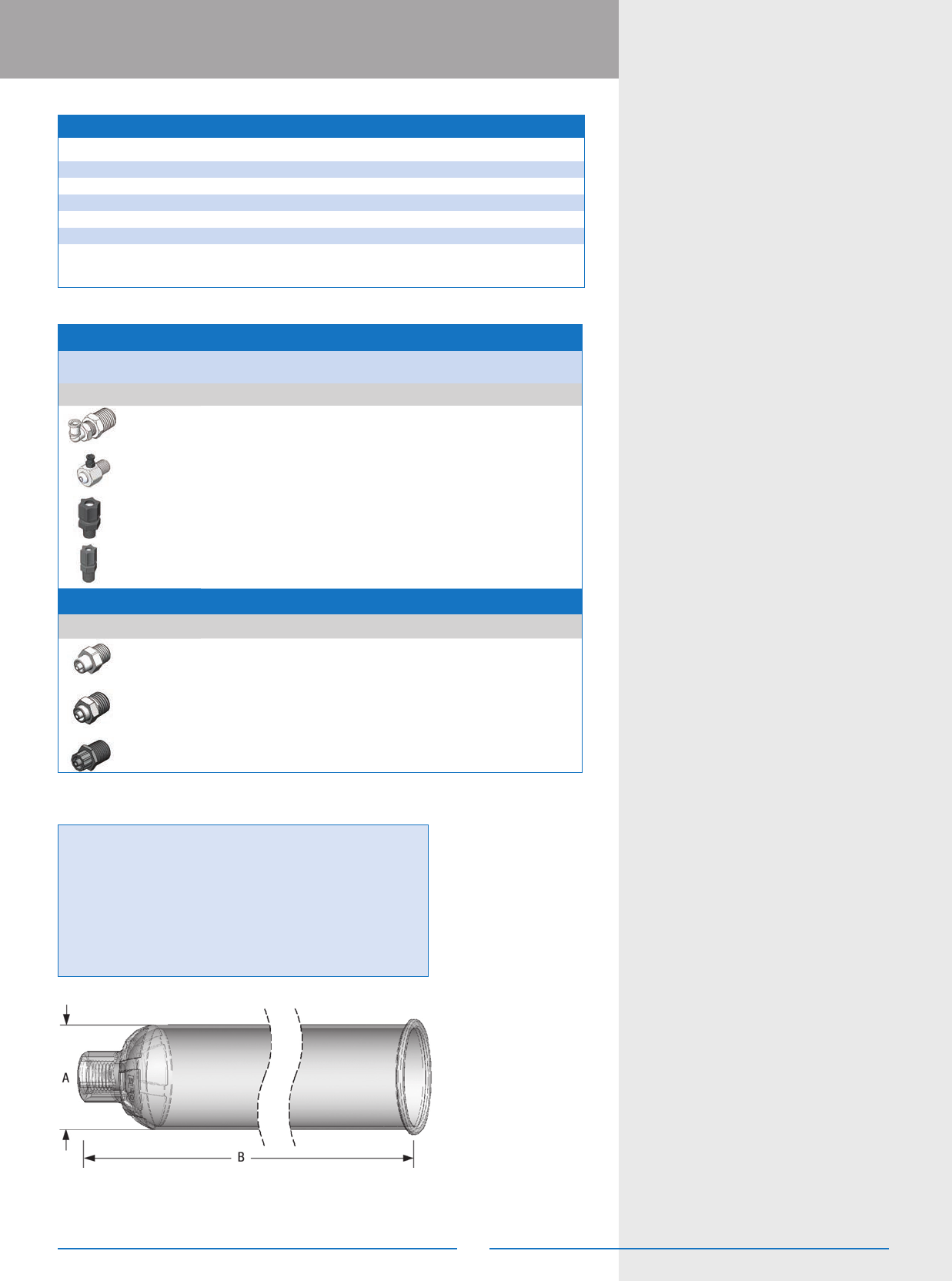

カートリッジ寸法
サイズ A B
2.5オンス (75 ml) 43.2 mm (1.70") 98.8 mm (3.89")
6オンス (180 ml) 43.2 mm (1.70") 181.5 mm (7.15")
12オンス (360 ml) 43.2 mm (1.70") 314.3 mm (12.38")
20オンス (600 ml) 68.3 mm (2.69") 249.7 mm (9.83")
32オンス (960 ml) 68.3 mm (2.69") 346.4 mm (13.69")
カートリッジ
サイズ 透明 白カ アンバー 黒 緑 数量
2.5オンス (75 ml)
7012389 n/a 7012390 7012391 7014167 25
6オンス (180 ml)
7012398 7361311 7012399 7012400 7014170 25
12オンス (360 ml)
7012407 7029498 7012408 7012409 7014173 25
20オンス (600 ml)
7012416 7028361 7012736 7013878 7014176 10
32オンス (960 ml)
7014088 7028392 7014089 7014091 7014090 10
一般的な液剤用の透明、UV硬化型接着剤や光波長（550nmまで）に敏感な液剤用アンバー、
完全遮光タイプのブラックをご用意しています。
カートリッジ 継 手
シリンジ・チューブへの接続用継手
カートリッジノズル用は、高精度ディスペンスノズルのページを参照ください。
パーツ パーツ番号 材質 内容
7022420
ナイロン
90°バレルローダー継手1/4 NPTオスからルアー
ロック メス（シリンジへの接続）
7022415
ステンレス
バレルローダー継手1/4 NPTオスからルアーロッ
ク メス（シリンジへの接続）
7017020
黒 色ポリプロ
ピレン
チューブへの接続継手1/4 NPTオスから3/8
圧着
7017014
黒 色ポリプロ
ピレン
チューブへの接続継手1/4 NPTオスから3/8
圧着
ノズルアダプター
パーツ パーツ番号 材質 内容
7016941
ポリプ ロピレン
カートリッジ用標準ノズルアダプター
1/4 NPT
7016945
黄銅、ニッケルメッキ
特殊ノズルアダプター725D、725DA、
725HF-SS、736HPA-NV、カ ー ト リ ッ ジ 用 1/4 NPT
7016948
黒 色ポリプロ
ピレン
カートリッジ用ノズルアダプター
1/4 NPT
カートリッジシステム
8
www.nordsonefd.jp japan@nordsonefd.com 03-5762-2760
Optimum Cartridge Systems
リテーナーシステム
リテーナーシステム* リテーナー容器のみ
パーツ番号 サイズ パーツ番号 サイズ
7012430
2.5オンス (75 ml)
7013857
2.5オンス (75 ml)
7012433
6オンス (180 ml)
7013858
6オンス (180 ml)
7012436
12オンス (360 ml)
7013859
12オンス (360 ml)
7012439
20オンス (600 ml)
7013860
20オンス (600 ml)
7013899
32オンス (960 ml)
7013900
32オンス (960 ml)
リテ ー ナ ー キャップ の み
パーツ番号 サイズ
7012531
2.5, 6, 12オンス (75, 180, 360 ml)
20, 32オンス (600, 960 ml)
7012532
キャップ 用 Oリ ン グ キ ッ ト（ 2個入り）
パーツ番号
Material
サイズ
7014373
ブナ 2.5, 6, 12オンス (75, 180, 360 ml)
7026914 EPR
2.5, 6, 12オンス (75, 180, 360 ml)
7026915
バイトン 2.5, 6, 12オンス (75, 180, 360 ml)
7014372
ブナ 20, 32オンス (600, 960 ml)
7026916 EPR
20, 32オンス (600, 960 ml)
7026917
バイトン 20, 32オンス (600, 960 ml)
Optimumカートリッジリテーナーは、高張力透明樹脂で成型されており、その透明
性により、液剤の残量を目視で確認することが可能です。キャップには刻みをつけ
ており、取付、取り外しが簡単です。
リテーナーキャップには、ロッキングタブがあり、リテーナー本体の戻り止めに、
スナップ音とともに止まります。キャップ上部には、エアー配管接続用のプッシュ
イン式コネクターが取り付けられています。
*注意： カートリッジノズル用は、高精度ディスペンスノズルのページを参照くださ
い。 リテーナーキャップ用Oリングは、3つの材質でご用意しています。お使いの液剤に
適した材質をご選択ください。標準Oリングの材質は、ブナです。
カートリッジリテー
ナーシステム
「EFDはいっしょに仕 事 がしやすいです
ね。対応が早く、専門的で最高の製品を
扱 っ て い ま す 。」
– 液剤充填関連業者
