3 www.nordsonefd.jp japan@nordsonefd.com 03-5762-2760 Precision Dispensing Tips ノードソン EFD は業界最高水準の品質を誇る、ディスペンスノズルを製造していま す。アメリカにある自社のシリコーンフリーの工場で製造し、全製造工程を通し て、厳しい品質検査、管理を行っています。 Optimum ディスペンスノズル 標準ノズル（精密加工・ステンレス製) ストレ …
2
www.nordsonefd.jp japan@nordsonefd.com 03-5762-2760
Dispensing Components
Optimum ピストン
液剤をピストンに充填した後に、ピストンを挿入することで、液剤を吐出する際ピス
トンがシリンジ内壁をかきとり、安定した吐出、液垂れの防止、無駄の低減につなが
ります。 Optimumピストンは、高密度ポリエチレンを成形して作られています。*
白 ベージュ 赤 オレンジ 青 透明
サイズ SmoothFlow SmoothFlow SmoothFlow Flatwall LV Barrier Flex 数量
3cc 7012166 7012170 7012168 7012321 7014602 7362320 (50)
5cc 7012172 7012176 7012174 7012323 n/a 7362317 (40)
10cc 7012178 7012182 7012180 7012325 7014600 7029355 (30)
30/55cc 7012184 7012188 7012186 7012327 7014598 7029551 (20)
ピストン
事前にシリンジに充填した際、または、作業シフト間に、しっかりとシールします。
エンドキャップは、プッシュボタン式で確実にシールします。
先端キャップは表面に刻みをつけ、取付、取り外しを容易にしました。また、取付
時のエアー混入を防止するための、エアー抜き機構があります。色は、青と緑をご
用意しています。
エンドキャップ：しっかりとシールします。
サイズ 青 緑 数量
3cc 7012190 7014470 (50)
5cc 7012192 7014471 (40)
10cc 7012194 7014472 (30)
30/55cc 7012196 7014473 (20)
先端キャップ：取付が簡単です。
青 緑 数量
共通サイズ 7012198 7014469 (50)
エンドキャップ・先端キャップ
Optimum
エンドキャップ・
先端キャップ
Optimum
アダプター
アダプターは軽量で、取付が簡単です。シリンジに取り付けた時、安全ロックによ
り、意図せず外れることがありません。
青 青 青
サイズ 0.9 m (3 ft) 1.8 m (6 ft) 0.9 m (3 ft)
チューブ チューブ フィルター
トラップ付きチューブ
3cc 7012341 7012059 7012063
5cc 7012054 7012058 7012062
10cc 7012339 7012057 7012061
30/55cc 7012338 7012056 7012060
アセタールの一体成型タイプ。青色。Oリングは、NBR、エアーチュ
ーブは、ポリウレタン製（外径5/32" x 内径3/32")。オスクイックコネ
クター、安全クリップ付。
アダプター
6タイプのピストンをご用意しています
白： 標準品。一般的な液剤用
ベージュ： 緩め。エアーの混入した液剤用
赤： きつめ。機械式のディスペンス用
オレンジ： ベージュより緩め。糸引きのし
やすい液剤やエアーの混入した液剤用。
青： シアノアクリレートや低粘度液剤用
透明：フレックス。密着性を高めた高粘度
液剤用
www.nordsonefd.com/ClearFlex
*Clear Flex ピストンはLDPE（低密度ポリエチレン）を成形して作られています。
3
www.nordsonefd.jp japan@nordsonefd.com 03-5762-2760
Precision Dispensing Tips
ノードソンEFDは業界最高水準の品質を誇る、ディスペンスノズルを製造していま
す。アメリカにある自社のシリコーンフリーの工場で製造し、全製造工程を通し
て、厳しい品質検査、管理を行っています。
Optimum
ディスペンスノズル
標準ノズル（精密加工・ステンレス製)
ストレート ストレート ストレート ストレート 45° 曲げ 90° 曲げ 45° 曲げ
入数
タイプ 色 内径mm 外径mm 長さ 6.35mm 長さ 12.7mm 長さ 25.4mm 長さ 38.1mm 長さ 12.7mm 長さ 12.7mm 長さ 38.1mm
14
オリーブ
1.54 1.83 7018029 7018043 7018032 7018035 7018044 7018045 7016906 50
15
アンバー
1.36 1.65 7018056 7018068 7018059 7018062 7018069 7018070 n/a 50
18
緑
0.84 1.27 7018107 7018122 7018110 7018113 7018123 7018124 7016908 50
20
ピンク
0.61 0.91 7018163 7018178 7018166 7018169 7018179 7018180
なし
50
21
紫
0.51 0.82 7005005 7018233 7018222 7018225 7018234 7018235 7016910 50
22
青
0.41 0.72 7018260 7018272 7018263 7018266 7018273 7018274
なし
50
23
オレンジ
0.33 0.65 7018302 7018314 7018305 7018308 7018315 7018316
なし
50
25
赤
0.25 0.52 7018333 7018345 7018336 7018339 7018346 7018347
なし
50
27
透明
0.20 0.42 7018395 7005008
なし なし
7018404 7018405
なし
50
30
ラベンダー
0.15 0.31 7018424 7018433
なし なし
7018434 7018435
なし
50
32
黄色
0.10 0.24 7018462
なし なし なし なし なし なし
50
・バリのない不動態処理済ステンレス製ノズルは、ポリプロピレン製のSafetyLokハブに取り付けられており、シリンジへの取付が確実です。
・6.35mm 長ノズル： 高速点塗布に最適 。
・12.7mm 長ノズル： 幅広い用途に対応する標準ノズル。
・45°/90°曲げノズル： 届きにくい箇所へのアクセスに 。
特長
• バリ、歪み、コンタミなし
• 工程管理とトレーサビリティーのため、梱包ラベルにはロットナンバーを記載
• タイプ間、ロット間のばらつきなし
• 360°SafetyLok
™
ネジによるシリンジへの確実な取付
• 簡単なねじ込み、取り外しのためのハブフラット設計
6タイプのピストンをご用意しています
標準ノズル（ ステンレス製・精密加工）
幅広い液剤、アプリケーションに対応し
ます 。
テーパーノズル 中粘度から高粘度液剤
に。エポキシ、RTV、ろう付けペーストな
どの、粘度が高い、あるいはフィラー入り
液剤に最適です。
フレキシブルノズル ポリプロピレン製の
ノズルは、届きにくい箇所への塗布に対応
し、ワーク表面に傷を作りません。必要に
応じて切ったり、曲げたりすることができ
ます。
角度付ノズル 45°と90°を取り揃えていま
す。 曲げ角度のカスタマイズも可能です。
ブラシノズル 接着剤やグリスの塗り延ば
しに。軟毛と硬毛のご用意があります。
特殊ノズル 先端加工ノズル、静電気防止
対策ノズル、PTFEコーティングノズル、楕
円ノズルを取り揃えています。
4
www.nordsonefd.jp japan@nordsonefd.com 03-5762-2760
Precision Dispensing Tips

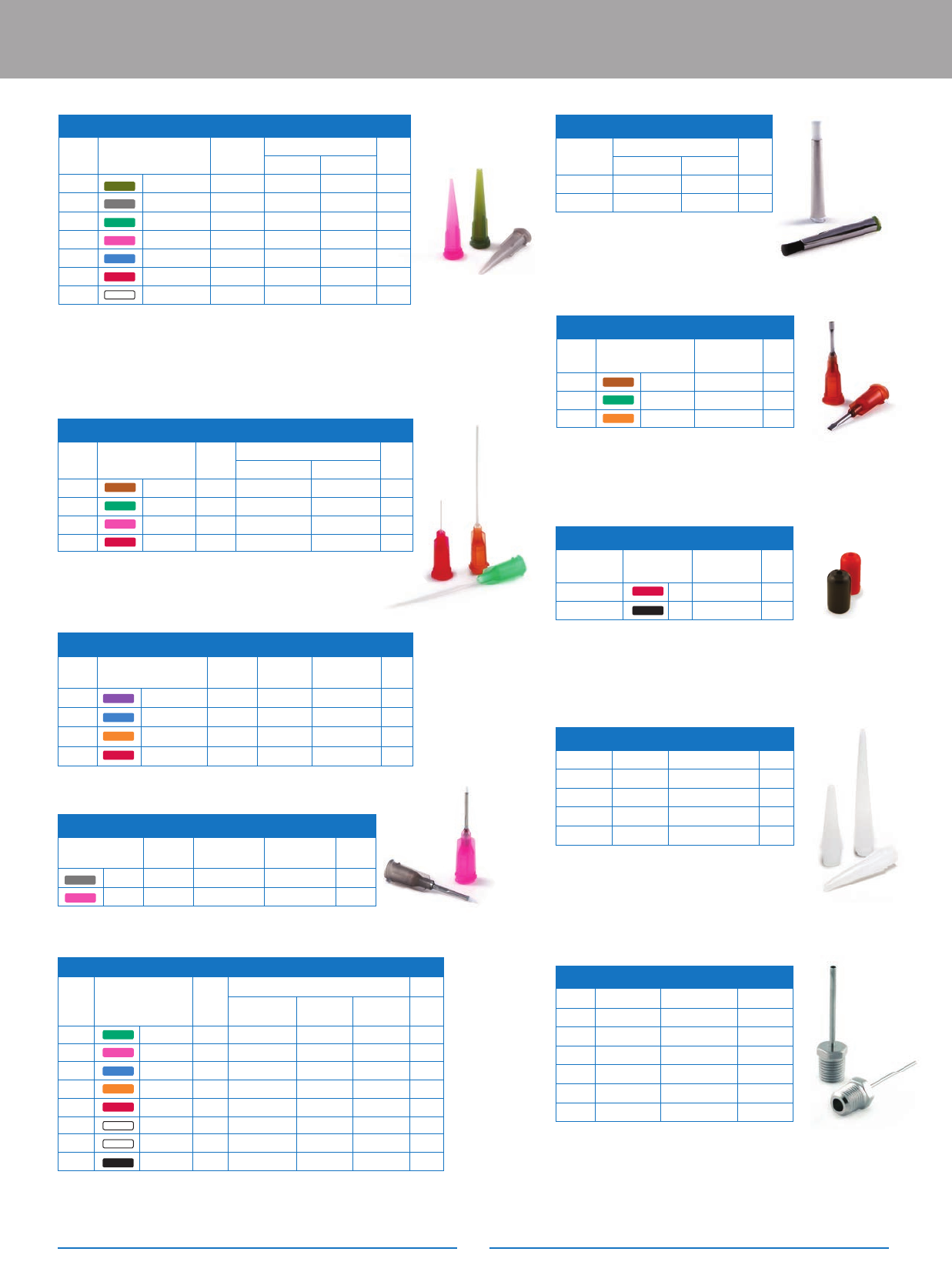

テーパーノズル
GA
色 内径mm
パーツ番号
入数
標準 不透明
14
オリーブ
1.60 7018052 7018049 50
16
グレー
1.19 7018100 7018097 50
18
緑
0.84 7018158 7018147 50
20
ピンク
0.58 7005009 7005006 50
22
青
0.41 7018298 7005007 50
25
赤
0.25 7018391 7018370 50
27
透明
0.20 7018417 n/a 50
フレキシブルノズル
GA
色
内径
mm
パーツ番号
入数
長さ 12.7 mm 長さ 38.1 mm
15
アンバー
1.25 7018085 7018080 50
18
緑
0.84 7018143 7018138 50
20
ピンク
0.48 7018205 7018201 50
25
赤
0.36 7018366 7018362 50
ポリエチレン製ノズル
口径cm 長さcm パーツ番号 入数
0.318 6.35 7018555 10
0.157 6.35 7018557 10
0.157 10.6 7018559 10
0.08 10.6 7018561 10
金属ノズル
GA
内径mm パーツ番号 入数
7 3.8 7014850 1
8 3.4 7014851 1
10 2.7 7014848 1
12 2.2 7014842 1
14 1.6 7014844 1
16 1.2 7014846 1
先端加工ノズル
GA
色
内径
mm
パーツ番号
長さ
38.1mm
長さ
12.7mm
長さ
6.35mm
入数
18
緑
0.84 n/a 7018129
なし
50
20
ピンク
0.61 7018188
なし なし
50
22
青
0.41 7018281
なし なし
50
23
オレンジ
0.33
なし
7018321
なし
50
25
赤
0.25
なし
7018352
なし
50
27
透明
0.20
なし なし
7015236 50
33
透明
0.10
なし なし
7018482 25
33
黒
0.10
なし なし
7018477 25
楕円ノズル
GA
色
パーツ番号
長さ 12.7mm
入数
15
アンバー
7018078 50
18
緑
7024653 50
23
オレンジ
7024656 50
シーラント、フィラー入り接着剤など、中粘度から高粘度の液剤
に使用可能です。柔軟性のある半透明の標準ノズルは、UV遮光用
添加剤入りポリエチレン製。硬質の不透明ノズルは、ポリプロピ
レン製。通常用途には標準ノズルを推奨しています。
フレキシブルポリプロピレン製。届きにくいエリアへの塗布に使
用可能。ワークに引っかき傷を作りません。チューブを希望の長
さに切断することができます。
低粘度液剤での微小ドットの塗布に使用。 黒は静電対策品です。
高粘度ペースト、シーラント、エポキシを
平らなリボン状に吐出。
光に敏感な液剤やUV硬化型接着剤用の再使
用可能なノズルシールドです。ディスペン
シングノズルの全体を保護します。
ブラシノズル
タイプ
パーツ番号
入数
標準 高流量用
軟毛
7022730 7022731 50
硬毛
7015351 7015467 50
接着剤やグリスを幅広く塗布する際に使
用。 ブラシチップは高品質・高強度と耐
摩耗性で知られている6/12ナイロンを素
材とする。ソフトブラシチップの直径は
0.003インチ、硬質ブラシチップは0.006イ
ンチとなる。 長さ50.8mm。
光学精密部品への塗布における液漏れを防止。
シアノアクリレートの目詰まりを防止。低粘度液剤の
微小ドットに使用。
725シリーズ、736HPA-NVのバルブ、およびカ
ートリッジにねじ込んで使用可能。1/4NPT
長さ38.1mm。725シリーズと736HPA-NWの
ディスペンスバルブに取り付けて使用しま
す。1/4NPT
PTFEチューブノズル
色
内径mm
長さ
12.7mm
長さ
25.4mm
入数
グレー
0.51 7018256 7005003 50
ピンク
0.30 7018388 7005004 50
PTFEコーティングノズル
GA
色
内径mm 外径mm 長さ 12.7 mm
入数
21
紫
0.51 0.84 7018243 20
22
青
0.41 0.74 7018290 20
23
オレンジ
0.33 0.66 7018326 20
25
赤
0.25 0.53 7018359 20
ノズルシールド
サイズ 色 パーツ番号 入数
3cc
赤
7017715 10
5cc ~ 55cc
黒
7017717 10
