A A B B A A B B 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 21 22 23 24 25 25 26 26 31 32 33 34 35 41 42 43 44 45 46 36 50 52 53 53 54 55 62 63 64 65 51 61 ';1%$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ DX-NB16A-NOZZLE STATION 2UGKMX001606 1 2 0 P TS …
DX-NB14A-NOZZLE STATION
DX-NB14A-ノズルステーション
2UGKMX001408
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGKMX015402 1 SHUTTER
シャッタ
2 PZ29951 9 BOLT
ボルト
3 PM85634 9 WASHER
ワッシャ
4 2MGKMX000901 4 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
5 2MGKMX000200 4 WASHER
ワッシャ
6 K65003 6 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
7 2MGKMX015500 1 SEAL, BAR CODE
シール バーコード
unit serial number
8 2MGKMX005502 1 PLATE
プレート
9 2AGKMX003602 1 HOLDER
ホルダ
10 PZ10122 39 PIN
ピン
11 R5005B 8 ROLLER, NEEDLE
ローラ ニードル
φ1.5X6.8FC3
12 R5012C 2 ROLLER, NEEDLE
ローラ ニードル
φ3X11.8 FW6C3
13 H2092X 2 PIN, PARALLEL
ピン 平行
φ03X08 A種(m6)
14 PM04924 1 PIN
ピン
15 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
16 2MGKMX015600 1 SEAL, BAR CODE
シール バーコード
unit serial number
21 2MGKMX005602 1 SHEET
シート
22 2MGKMX006001 1 PLATE, BACK
プレート 裏
23 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
24 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
25 2MGKMX008301 1 SHEET
シート
26 2MGKMX008200 1 PLATE, BACK
プレート 裏
27 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
28 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
29 2MGKMX006500 1 DOG, SW
ドッグ ＳＷ
30 K67660 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
32 2MGKMX005802 1 SHEET
シート
33 2MGKMX006200 1 PLATE, BACK
プレート 裏
34 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
35 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
42 2MGKMX005902 1 SHEET
シート
43 2MGKMX006300 1 PLATE, BACK
プレート 裏
44 H54251 8 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
45 W1106C 8 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
46 S64672 8 SPACER
スペーサ
BSL-322E
47 W1106C 8 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
53 AA37X04 1 BLOCK
ブロック
54 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
55 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
56 AA37W03 1 GUIDE
ガイド
57 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
58 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
119
PTS- NADXHD- 06
AA BB
AA
BB
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
21
22
23
24
25
25
26
26
31
32
33
34
35
41
42
43
44
45
46
36
50
52
53
53
54
55
62
63
64
65
51
61
';1%$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ

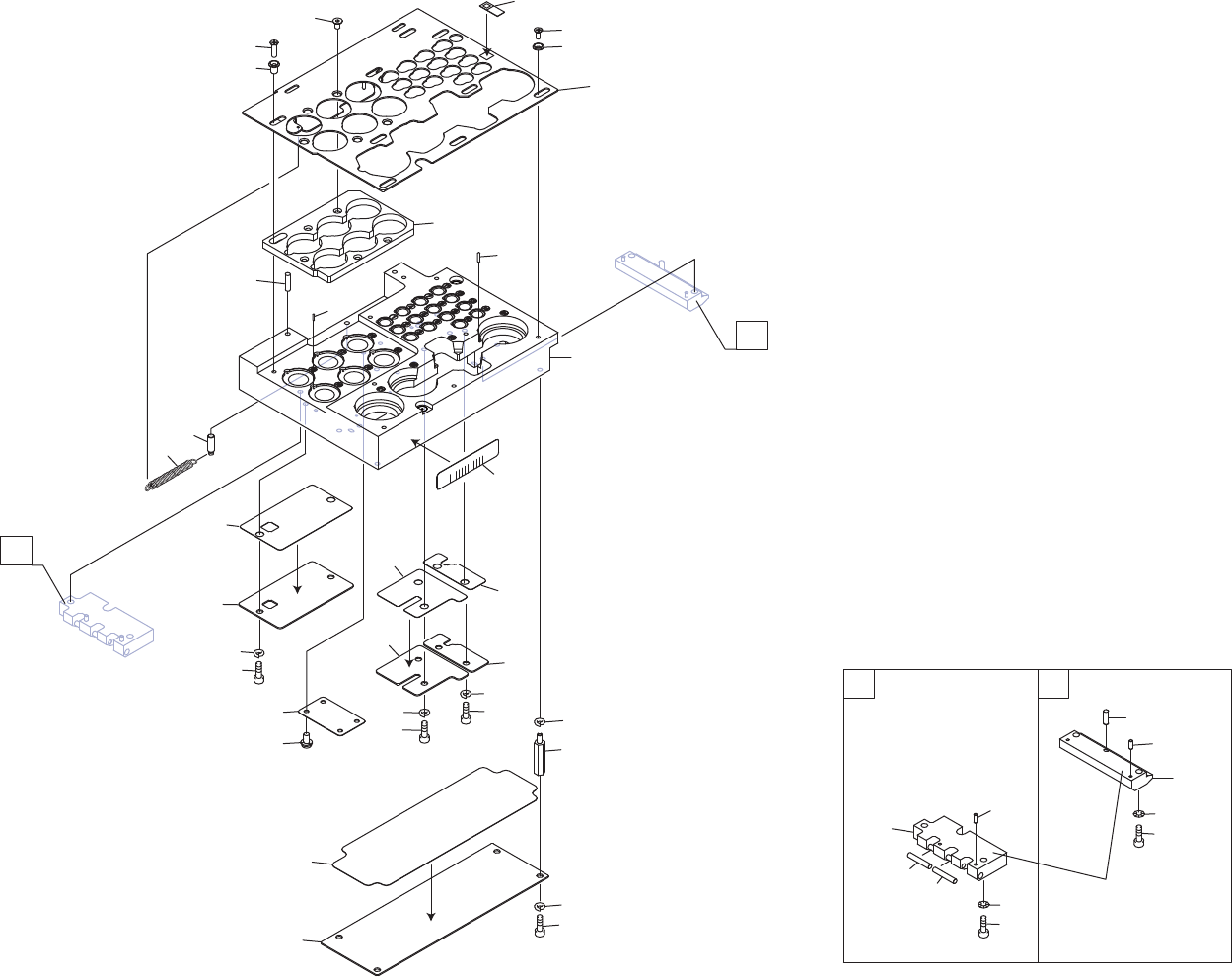

DX-NB16A-NOZZLE STATION
2UGKMX001606
120
PTS- NADXHD- 06
DX-NB16A-NOZZLE STATION
DX-NB16A-ノズルステーション
2UGKMX001606
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGKMX016100 1 SHUTTER
シャッタ
2 PZ29951 8 BOLT
ボルト
3 PM85634 8 WASHER
ワッシャ
4 2MGKMX000901 1 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
5 2MGKMX000200 1 WASHER
ワッシャ
6 K65003 5 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
7 2MGKMX016700 1 SEAL, BAR CODE
シール バーコード
unit serial number
8 2MGKMX013502 1 PLATE
プレート
9 2AGKMX003701 1 HOLDER
ホルダ
10 R5005B 4 ROLLER, NEEDLE
ローラ ニードル
φ1.5X6.8FC3
11 PZ10122 20 PIN
ピン
12 R5012C 2 ROLLER, NEEDLE
ローラ ニードル
φ3X11.8 FW6C3
13 PM04924 1 PIN
ピン
14 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
15 2MGKMX016800 1 SEAL, BAR CODE
シール バーコード
unit serial number
21 2MGKMX014603 1 SHEET
シート
22 2MGKMX014500 1 PLATE, BACK
プレート 裏
23 2MGKMX013902 1 SHEET
シート
24 2MGKMX013801 1 PLATE, BACK
プレート 裏
25 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
26 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
31 2MGKMX013702 1 SHEET
シート
32 2MGKMX013600 1 PLATE, BACK
プレート 裏
33 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
34 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
35 2MGKMX006500 1 DOG, SW
ドッグ ＳＷ
36 K67660 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
41 2MGKMX014201 1 SHEET
シート
42 2MGKMX014300 1 PLATE, BACK
プレート 裏
43 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
44 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
45 S64672 4 SPACER
スペーサ
BSL-322E
46 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
50 2AGKMX002401 1 GUIDE
ガイド
SET
51 2MGKMX010800 1 BLOCK
ブロック
52 H21927 2 PIN, PARALLEL
ピン 平行
φ02X06 B種(h8)
53 R5013A 2 ROLLER, NEEDLE
ローラ ニードル
φ3X17.8 A6C3
54 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
55 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
61 2MGKMX014400 1 GUIDE
ガイド
62 H21927 2 PIN, PARALLEL
ピン 平行
φ02X06 B種(h8)
63 R5012A 1 ROLLER, NEEDLE
ローラ ニードル
φ3X 9.8 A6C3
64 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
65 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
121
PTS- NADXHD- 06
