DX-NB21A-NOZZLE STATION DX-NB21A-ノズルステー ション 2UGTMX000905 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGTMX0 04800 1 SHUTTER シャッタ 2 PZ299 51 12 BO LT ボルト 3 PM8563 4 12 WASH…
AA
AA
㸮㸮㸮㸮㸮㸮
㹌㹀㸰㸯㸿
㸨㹌㹀㸰㸯㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
1
2
3
4
5
6
11
12
14
15
16
19
20
25
26
27
28
35
36
37
38
50
36.1
';1%$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ

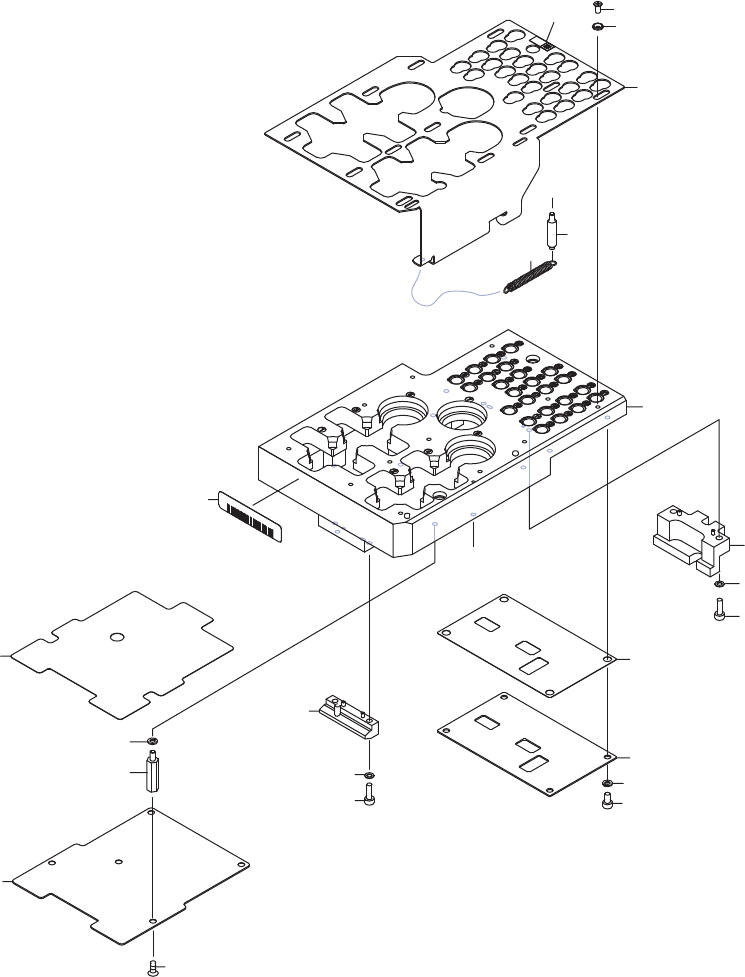

DX-NB21A-NOZZLE STATION
2UGTMX000905
126
PTS- NADXHD- 06
DX-NB21A-NOZZLE STATION
DX-NB21A-ノズルステーション
2UGTMX000905
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTMX004800 1 SHUTTER
シャッタ
2 PZ29951 12 BOLT
ボルト
3 PM85634 12 WASHER
ワッシャ
4 2MGTMX001700 1 PIN
ピン
5 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
6 2AGTMX001402 1 HOLDER
ホルダ
11 2MGTMX005400 1 SEAL, BAR CODE
シール バーコード
unit serial number
12 2AGTMX000202 1 BLOCK
ブロック
14 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
15 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
16 2AGTMX000102 1 GUIDE
ガイド
19 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
20 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
25 2MGTMX002401 1 SHEET
シート
26 2MGTMX002500 1 PLATE, BACK
プレート 裏
27 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
28 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
35 2MGTMX001901 1 SHEET
シート
36 S72773 5 SPACER
スペーサ
KSB-321BNE
36.1 W1106C 5 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
37 2MGTMX002000 1 PLATE, BACK
プレート 裏
38 K65003 5 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
50 2MGTMX005200 1 SEAL, BAR CODE
シール バーコード
unit serial number
127
