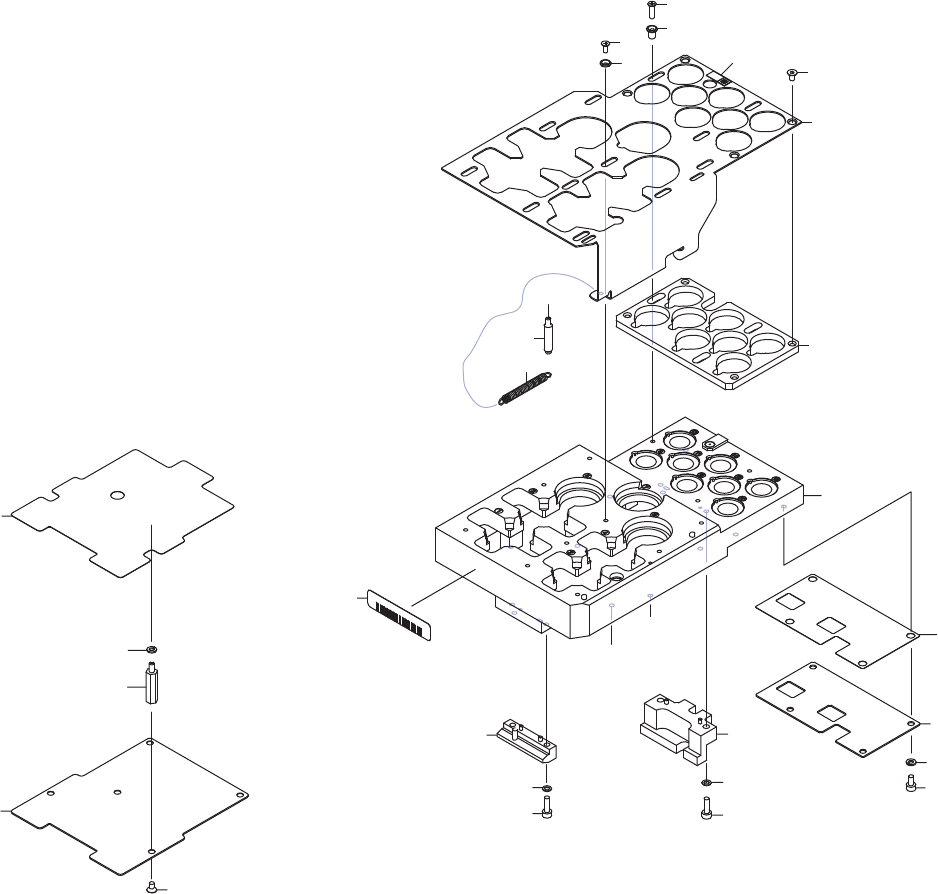

DX-NB20A-NOZZLE STATION DX-NB20A-ノズルステー ション 2UGTMX000805 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGTMX0 04700 1 SHUTTER シャッタ 1.1 2MGTMX0 05500 1 PLATE プレート 1.2 K6500 3…
AA
AA
BB
BB
㸮㸮㸮㸮㸮㸮
㹌㹀㸰㸮㸿
㸨㹌㹀㸰㸮㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
2
3
3.1
3.2
1.1
1.2
1
4
5
6
25
12
14
15
26
27
28
16
19
20
11
35
36
37
38
50
36.1
';1%$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
DX-NB20A-NOZZLE STATION
2UGTMX000805
124
PTS- NADXHD- 06
DX-NB20A-NOZZLE STATION
DX-NB20A-ノズルステーション
2UGTMX000805
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTMX004700 1 SHUTTER
シャッタ
1.1 2MGTMX005500 1 PLATE
プレート
1.2 K65003 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
2 PZ29951 9 BOLT
ボルト
3 PM85634 9 WASHER
ワッシャ
3.1 2MGKMX000901 3 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
3.2 2MGKMX000200 3 WASHER
ワッシャ
4 2MGTMX001700 1 PIN
ピン
5 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
6 2AGTMX001302 1 HOLDER
ホルダ
11 2MGTMX005300 1 SEAL, BAR CODE
シール バーコード
unit serial number
12 2AGTMX000202 1 BLOCK
ブロック
14 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
15 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
16 2AGTMX000102 1 GUIDE
ガイド
19 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
20 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
25 2MGTMX001501 1 SHEET
シート
26 2MGTMX001600 1 PLATE, BACK
プレート 裏
27 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
28 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
35 2MGTMX001901 1 SHEET
シート
36 S72773 5 SPACER
スペーサ
KSB-321BNE
36.1 W1106C 5 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
37 2MGTMX002000 1 PLATE, BACK
プレート 裏
38 K65003 5 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
50 2MGTMX005100 1 SEAL, BAR CODE
シール バーコード
unit serial number
