Montageanleitung Option Durchtransport SIPLACE HF-Serie / X-Serie / D3 Ausgabe 04/2010 11 : Montieren Sie die Baugruppe wie im Bild gezeigt. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Montageanleitung Option Durchtransport SIPLACE HF-Serie / X-Serie / D3
Ausgabe 04/2010
10
: Falls im Gehäuse der Transportsteuerung die Bohrung zum Einbau des Tasters noch nicht vor-
handen ist (siehe Bild), muß diese anhand der folgenden Zeichnung gebohrt werden.
1
Achten Sie hierbei darauf, daß keine Metallspäne auf die Flachbaugruppe oder in die Maschine
fallen. Dies könnte zu einem Kurzschluß führen. 1
1
Montageanleitung Option Durchtransport SIPLACE HF-Serie / X-Serie / D3
Ausgabe 04/2010
11

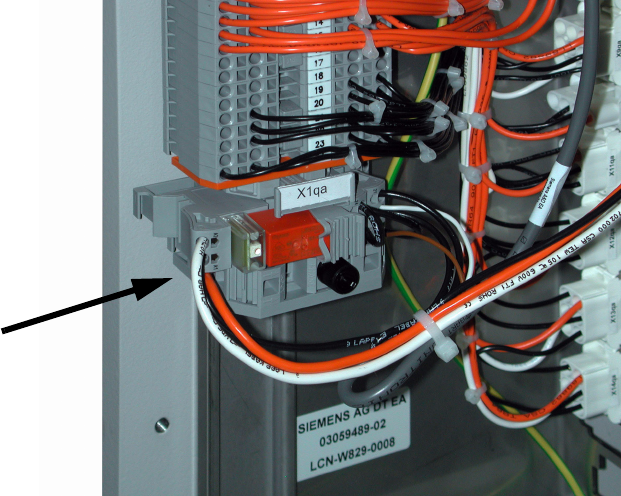

: Montieren Sie die Baugruppe wie im Bild gezeigt.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Montageanleitung Option Durchtransport SIPLACE HF-Serie / X-Serie / D3
Ausgabe 04/2010
12

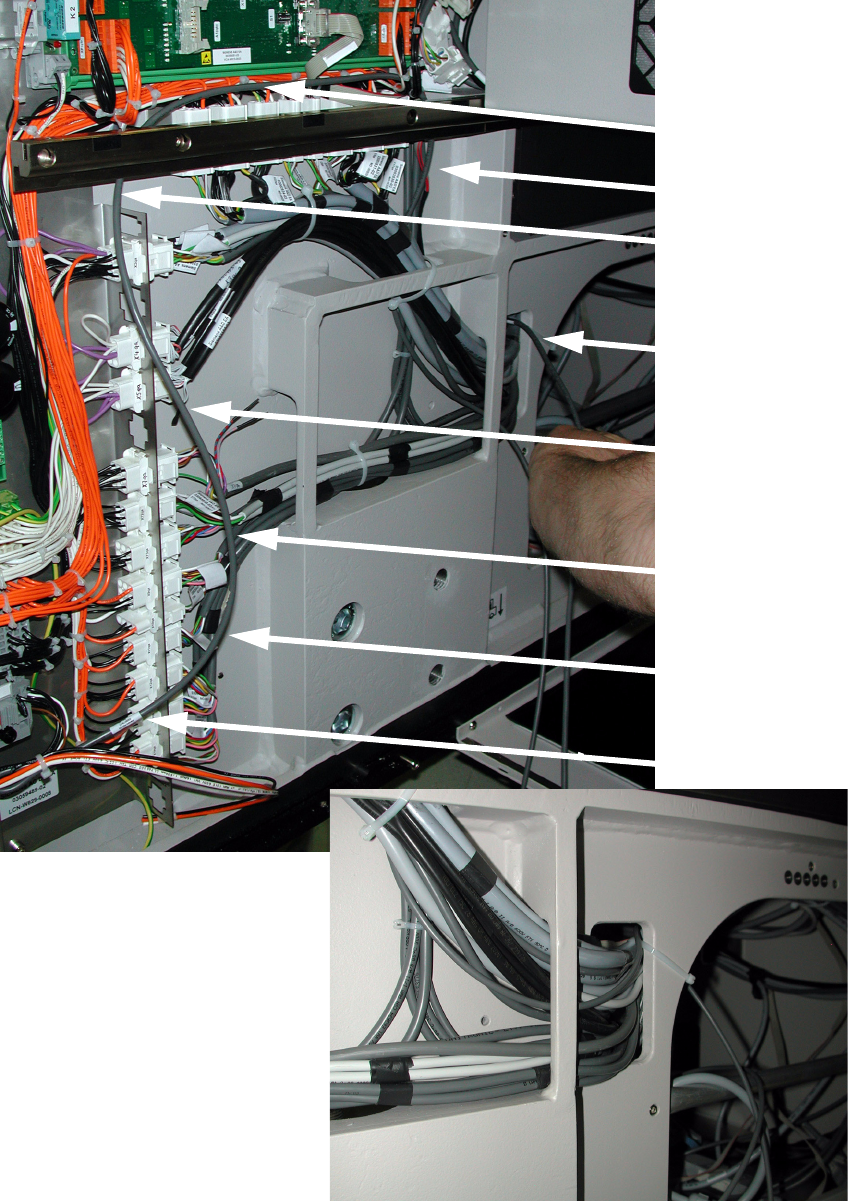

: Verlegen Sie das lange Anschlusskabel wie im Bild gezeigt.
1
