Montageanleitung Option Durchtransport SIPLACE HF-Serie / X-Serie / D3 Ausgabe 04/2010 15 : Sichern Sie das Anschlusskabel mit ei nem Kabelbinder . 1 1 : S tecken Sie den im Bild gezeigten S tecker an den S teckplatz X28…
Montageanleitung Option Durchtransport SIPLACE HF-Serie / X-Serie / D3
Ausgabe 04/2010
14

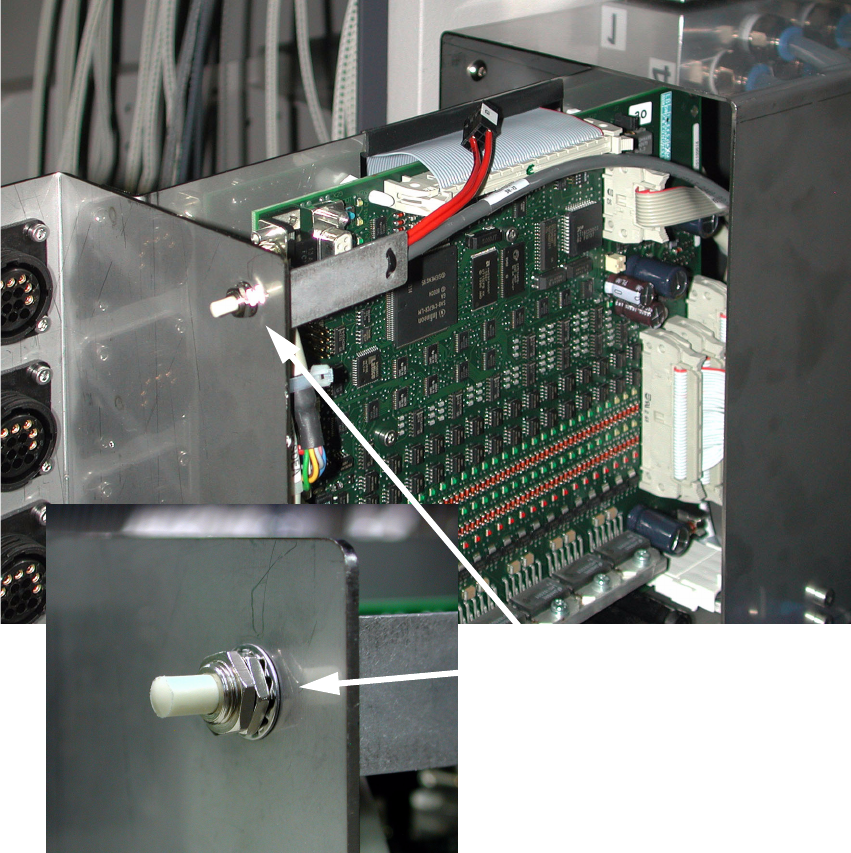

: Schrauben Sie den Taster an die Bohrung auf dem Frontblech des Auszugs. Sollte dieses nicht
vorhanden sein, muß es vorher gebohrt werden (siehe Fotos oben und unten).
Kontern Sie den Taster mit den beiliegenden Muttern, so daß er fest sitzt.
Taste r
1
1
1
1
1
1
1
1
Montageanleitung Option Durchtransport SIPLACE HF-Serie / X-Serie / D3
Ausgabe 04/2010
15

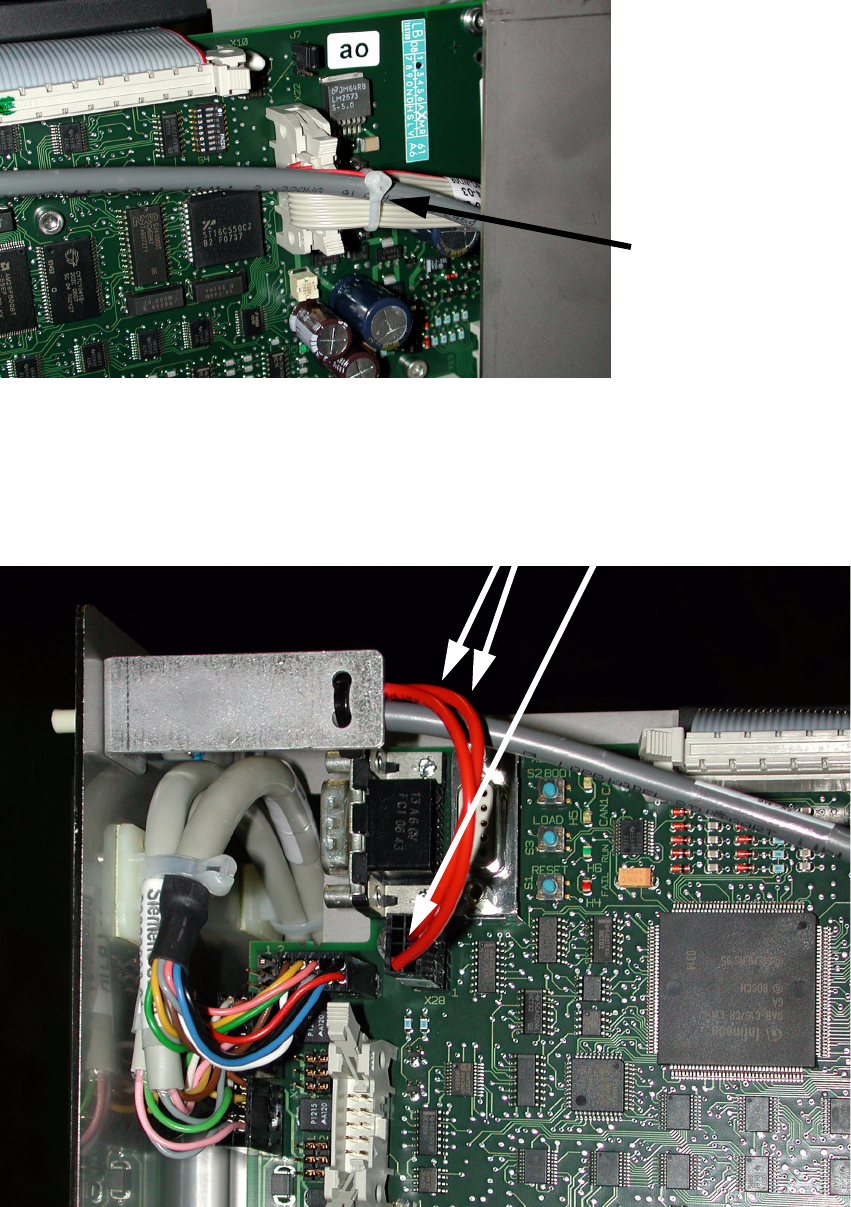

: Sichern Sie das Anschlusskabel mit einem Kabelbinder.
1
1
: Stecken Sie den im Bild gezeigten Stecker an den Steckplatz X28.
1
Montageanleitung Option Durchtransport SIPLACE HF-Serie / X-Serie / D3
Ausgabe 04/2010
16
1.5 Anschluss am Hauptverteiler
1.5.1 HF / HF3 / X-Serie bis einschließlich Seriennummer B-325
1
Abb. 1.5 - 1 Hauptverteiler (Art.Nr.: 03010004-xx)
