4 Installazione e messa in eserciz io Istruzioni per l'uso E by S IPLACE 4.2 Infrastrutture nel luogo di installazione A partire dalla ve rsione software SC 712.1 Edizione 05/2019 182 4.2.3.5 Allacciamento del cavo …
Istruzioni per l'uso E by SIPLACE 4 Installazione e messa in esercizio
A partire dalla versione software SC 712.1 Edizione 05/2019 4.2 Infrastrutture nel luogo di installazione
181
4.2.3.4 Allacciamento alla rete - configurazione alla consegna
L'allacciamento è configurato già alla consegna in base al tipo di rete elettrica del paese.
– La macchina è configurata per tensioni da 3 x 200 V~ a 3 x 415 V~.
Il cavo di allacciamento della macchina alla rete non dispone di una spina o presenta una
spina CEE. 4
4

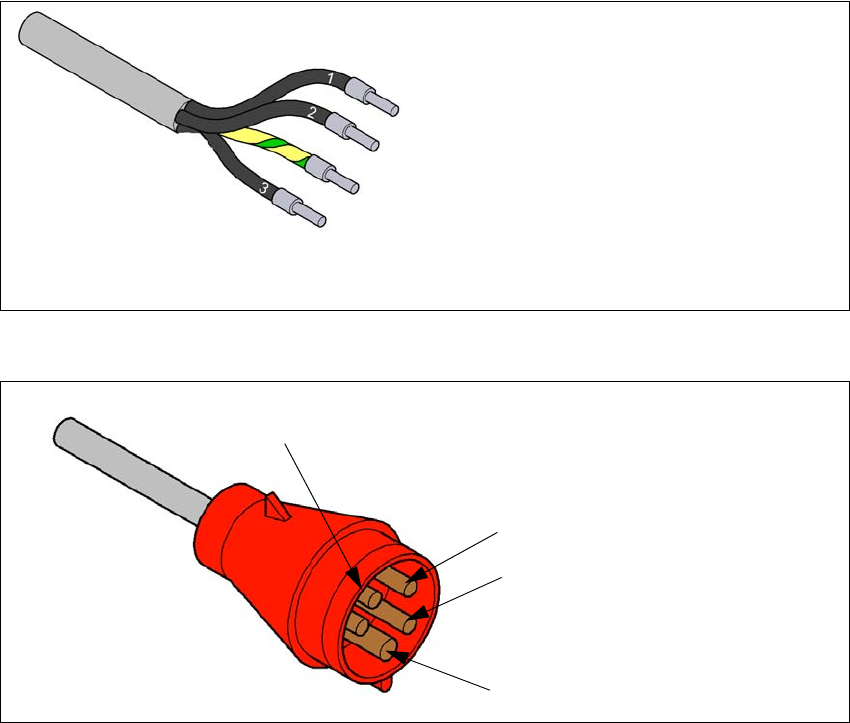

Fig. 4.2 - 3 Designazione dei fili sul cavo di allacciamento alla rete senza spina CEE
4
Fig. 4.2 - 4 Occupazione della spina CEE
1 = (L1): corrente trifase
2 = (L2): corrente trifase
3 = (L3): corrente trifase
verde/giallo = (PE): conduttore di terra
PE
L1
L2
L3
4 Installazione e messa in esercizio Istruzioni per l'uso E by SIPLACE
4.2 Infrastrutture nel luogo di installazione A partire dalla versione software SC 712.1 Edizione 05/2019
182
4.2.3.5 Allacciamento del cavo di alimentazione di rete
Montare un puntalino a ogni estremità del conduttore.
Allentare il dado del pressacavi.
Guidare il cavo dell'alimentazione di rete attraverso il pressacavo ai morsetti di collegamento
X100:1.
Collegare L1/L2/L3 rispettivamente su Q1:1 / Q1:3 / Q1:5. Collegamento PE alla morsettiera
X100:1
Lasciare un raggio di curvatura sufficientemente ampio. Non piegare i fili.
Serrare a mano il pressacavi.
4.2.3.6 Controllo dei fusibili
Basse tensioni (24 V e 42 V) e la tensione del circuito intermedio dei motori delle teste vengono
assicurate da fusibili.
4
Fig. 4.2 - 5 Fusibili sul distributore dell'unità di alimentazione elettrica
(1) Fusibili sul distributore dell'unità di alimentazione elettrica
(1)
Istruzioni per l'uso E by SIPLACE 4 Installazione e messa in esercizio
A partire dalla versione software SC 712.1 Edizione 05/2019 4.2 Infrastrutture nel luogo di installazione
183
Panoramica dei fusibili 4
4

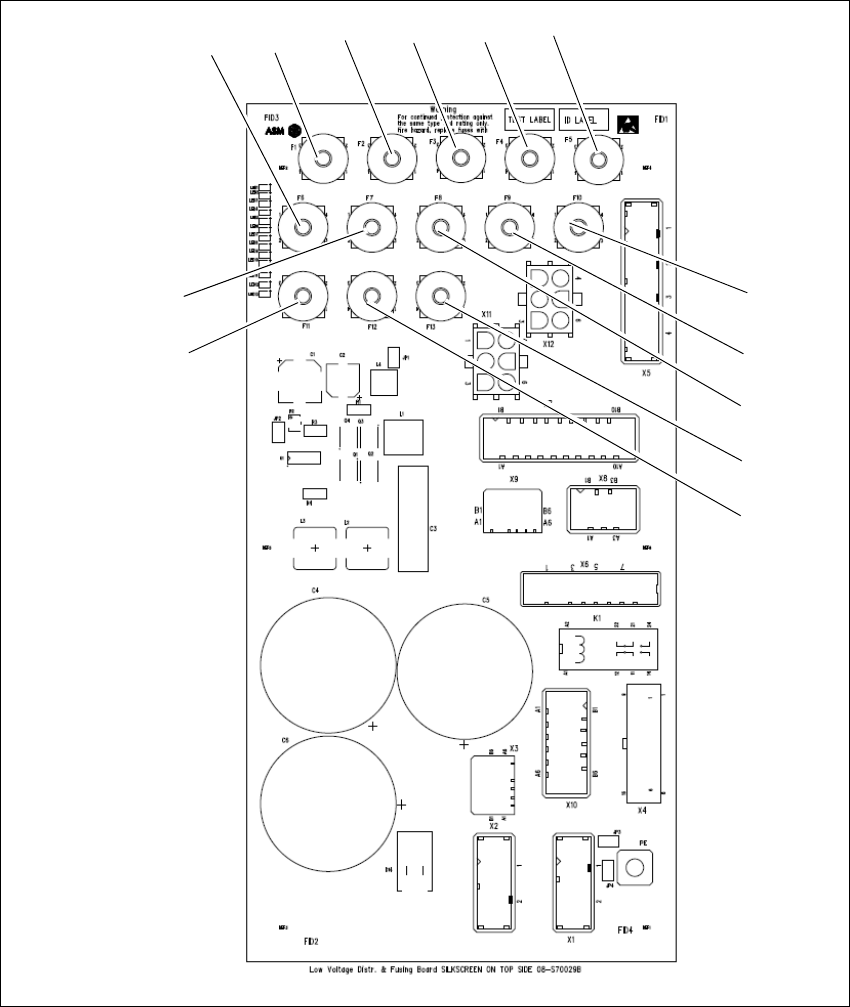

Fig. 4.2 - 6 Panoramica dei fusibili
– F1: non utilizzata
– F2: alimentazione PC1 (24 V)
– F3: alimentazione dei convogliatori (24 V)
– F4: alimentazione del relè di sicurezza (24 V)
F1 F2 F3 F4 F5
F6
F7
F8
F9
F10
F11
F12
F13
