Istruzioni per l'uso E by SIPLACE 1 Introduzione A partire dalla versione software SC 712.1 E dizione 05/2019 1.6 S IPLACE Station Programming 27 Produzione avanzata 1 Rientrano in questo livello di c o mando quelle…
1 Introduzione Istruzioni per l'uso E by SIPLACE
1.4 Qualifica del personale A partire dalla versione software SC 712.1 Edizione 05/2019
26
1.3.8 Compatibilità elettromagnetica (CEM)
Le macchine per montaggio di componenti SIPLACE sono progettate e collaudate per l'utilizzo
professionale nel settore industriale. In ambienti diversi dai suddetti è possibile che la compatibi-
lità elettromagnetica per l'emissione di segnali di disturbo non possa essere garantita.
1.3.9 Indicazione relativa agli accessori SIPLACE
1
1.4 Qualifica del personale
1
1.5 Livelli di comando
Determinate funzioni o menu possono essere eseguiti o richiamati solo da personale preparato.
Si distinguono i seguenti livelli di comando:
– Produzione di base
– Produzione avanzata
– Assistenza macchina
I livelli di comando Produzione avanzata e Assistenza macchina possono essere protetti da pas-
sword.
Produzione di base 1
Rientrano in questo livello di comando quelle persone che sono state addestrate al comando della
macchina. Esse possono eseguire funzioni nell'ambito delle operazioni di comando della mac-
china o richiamare i menu necessari all'utilizzo della stessa.
NOTA
Utilizzo di pezzi di ricambi originali e accessori autorizzati
L'utilizzo di altri pezzi può compromettere la sicurezza e comporta la cessazione dell'as-
sunzione di responsabilità per le conseguenze che ne risultano.
Utilizzare esclusivamente ricambi originali e accessori autorizzati della ASM Assem-
bly Systems GmbH & Co. KG.
NOTA
Messa in funzione dell'impianto solo da parte di personale qualificato
Nessuna persona può mettere in funzione, comandare la macchina o eseguire qual-
sivoglia lavoro sulla stessa se priva della necessaria qualifica.
Istruzioni per l'uso E by SIPLACE 1 Introduzione
A partire dalla versione software SC 712.1 Edizione 05/2019 1.6 SIPLACE Station Programming
27
Produzione avanzata 1
Rientrano in questo livello di comando quelle persone addette alla configurazione della macchina.
Queste persone sono autorizzate ad utilizzare tutte le funzioni avanzate (ad esempio SIPLACE
Station Programming, procedure manuali di comando, teaching di mire).
Assistenza macchina 1
Viene eseguita dal personale qualificato (ad esempio configurazione o modifica delle opzioni della
macchina).
1.6 SIPLACE Station Programming
Nella modalità SIPLACE Station Programming l'utente può realizzare direttamente sulla mac-
china per il montaggio di componenti un programma di montaggio (PCB, componenti, forme dei
contenitori, allestimento).
Le mire e le posizioni di montaggio specificate vengono misurate esattamente con la videocamera
PCB.
Dopo aver eseguito un'ottimizzazione locale, il processo di montaggio presso la stazione può es-
sere avviato.
In questo caso, la macchina per il montaggio di componenti può essere utilizzata in modo indipen-
dente senza una connessione di rete ad un sistema di programmazione.
In caso di scambio dati manuale i programmi di montaggio delle macchine per il montaggio di
componenti possono essere esportati o importati nelle macchine per il montaggio di componenti.
Per implementare la modalità Station Programming, il software SIPLACE Pro, inclusi il database
SQL, viene integrato nel computer della stazione. Il layout dell'interfaccia utente di SIPLACE Pro
è stato adattato al design dell'interfaccia utente del software della stazione e verrà mostrato come
desktop SIPLACE Station Programming nel software della stazione.
1 Introduzione Istruzioni per l'uso E by SIPLACE
1.6 SIPLACE Station Programming A partire dalla versione software SC 712.1 Edizione 05/2019
28
Con SIPLACE Station Programming l'utente alla stazione riceve tutte le opzioni che sono neces-
sarie per una descrizione completa del programma di montaggio.
1

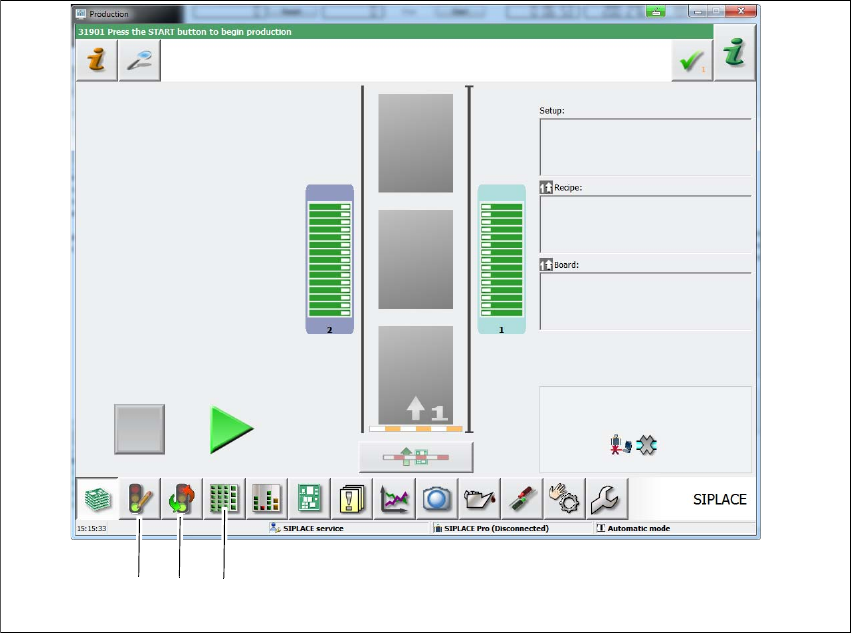

Fig. 1.6 - 1 Vista principale di SIPLACE Station Programming
(1) SIPLACE Station Programming - job editor
(2) SIPLACE Station Programming - job control
(3) SIPLACE Station Programming - teaching job
È possibile lavorare ad una descrizione mentre ancora un altro programma è in esecuzione.
Per garantire una specifica esatta delle posizioni di montaggio, è possibile eseguire il teaching
delle mire e della posizione di montaggio della macchina per il montaggio di componenti.
Durante questa operazione il contorno semitrasparente del componente viene visualizzato
dall'immagine della videocamera, ripresa dalla videocamera PCB. Il contorno può essere allineato
ai punti di contatto sul circuito stampato.
Le posizioni specificate possono essere utilizzate e memorizzate direttamente nel programma di
montaggio.
Se il circuito stampato viene completamente descritto e appreso, può essere ottimizzato e realiz-
zato presso la stazione.
(1)
(2)
(3
