00198161-04_UM_E-by-SIPLACE_IT.pdf - 第38页

2 Sicurezza di esercizio Istruzioni per l'uso E by SIPLACE 2.1 Indicazioni di sicurezza A partire dalla versione software S C 712.1 Edizione 05/2019 38 Quando si lavora sui magneti per manenti rispettare le seguenti…

Istruzioni per l'uso E by SIPLACE 2 Sicurezza di esercizio

A partire dalla versione software SC 712.1 Edizione 05/2019 2.1 Indicazioni di sicurezza

Fig. 2.1 - 1 Posizione dei magneti permanenti per gli azionamenti lineari

(1) Magnete permanente del motore lineare X sul portale

(2) Magneti permanenti del motore lineare Y sul portale

(T) Direzione di convogliamento dei circuiti stampati

AVVERTENZA

PERICOLO DI SCHIACCIAMENTO!

Pericolo di schiacciamento per portatori di protesi metalliche passive (ad es. placche, viti,

ecc.).

 Quando le cappe protettive sono aperte, non infilare le mani nella macchina o pie-

garsi al suo interno.

 Non portare oggetti metallici nella zona di pericolo.

ATTENZIONE

Perdita di dati a causa di campi magnetici permanenti di forte intensità!

Dati i forti campi magnetici, vi è il pericolo che vengano distrutte le informazioni contenute

nei supporti dati o nelle carte bancomat.

 Tenere i supporti dati e le carte bancomat lontane dalla macchina.

2 Sicurezza di esercizio Istruzioni per l'uso E by SIPLACE

2.1 Indicazioni di sicurezza A partire dalla versione software SC 712.1 Edizione 05/2019

Quando si lavora sui magneti permanenti rispettare le seguenti indicazioni:

 è fatto espresso divieto ai portatori di protesi attive (ad es. pacemaker) o altre protesi ferro-

magnetiche di operare sulle macchine o di avvicinarsi ad esse. Mantenersi a distanza di si-

curezza dal motore lineare!

 a causa delle notevoli forze di attrazione magnetiche, adottare particolari precauzioni nelle

immediate vicinanze della pista magnetica e della parte mobile primaria (avvolgimento). Non

avvicinare mai manualmente alla pista magnetica oggetti pesanti o di grandi dimensioni in ac-

ciaio o in ferro. Poiché le forze di attrazione magnetiche non sono visibili, di norma si sotto-

valutano i loro effetti in prossimità della pista magnetica. La forza di attrazione magnetica può

agire bruscamente e vicino ad oggetti ferromagnetici (come l'acciaio o il ferro) di dimensioni

simili a quelle della pista magnetica questa forza può raggiungere parecchie migliaia di

newton

 per la movimentazione della pista magnetica indossare sempre indumenti da lavoro e protet-

tivi adeguati (ad es. guanti, scarpe, ecc.)

 soltanto i tecnici formati possono svolgere interventi di montaggio e altri lavori durante la so-

stituzione della pista magnetica

 per i casi di emergenza tenere sempre pronti almeno due cunei (di circa 10° - 15°) di mate-

riale massiccio, non magnetico (ad es. alluminio) e un martello non magnetico (di circa 2 / 3

kg). Questi strumenti dovranno essere utilizzati, in caso di emergenza, per liberare i pezzi at-

taccati magneticamente alla pista magnetica e gli arti (dita, mani, piedi) eventualmente inca-

strati. Non posare mai il modulo bobine di un motore con nucleo in ferro direttamente sulla

pista magnetica

 gli apparecchi elettronici e gli strumenti di misura possono essere danneggiati o distrutti dai

campi magnetici intensi. Non collocare mai apparecchi con componenti magnetici vicino a

computer, monitor o supporti magnetici per dati (ad es. dischi fissi, carte di credito, nastri au-

dio e video, ecc.)

 osservare una distanza minima di 45 cm tra le singole piste magnetiche e tra una pista e altre

superfici magnetiche

 i magneti devono essere smaltiti nel rispetto delle leggi vigenti in materia. La smagnetizza-

zione completa dei magneti permanenti è parte integrante di una corretta procedura di smal-

timento.

Istruzioni per l'uso E by SIPLACE 2 Sicurezza di esercizio

A partire dalla versione software SC 712.1 Edizione 05/2019 2.2 Cartelli di avviso

2.2 Cartelli di avviso

I cartelli di avviso sono realizzati in pellicola morbida di PVC, sono resistenti all'abrasione, alla

luce, all'acqua e agli agenti atmosferici.

2.2.1 Cartelli di avviso sulla macchina

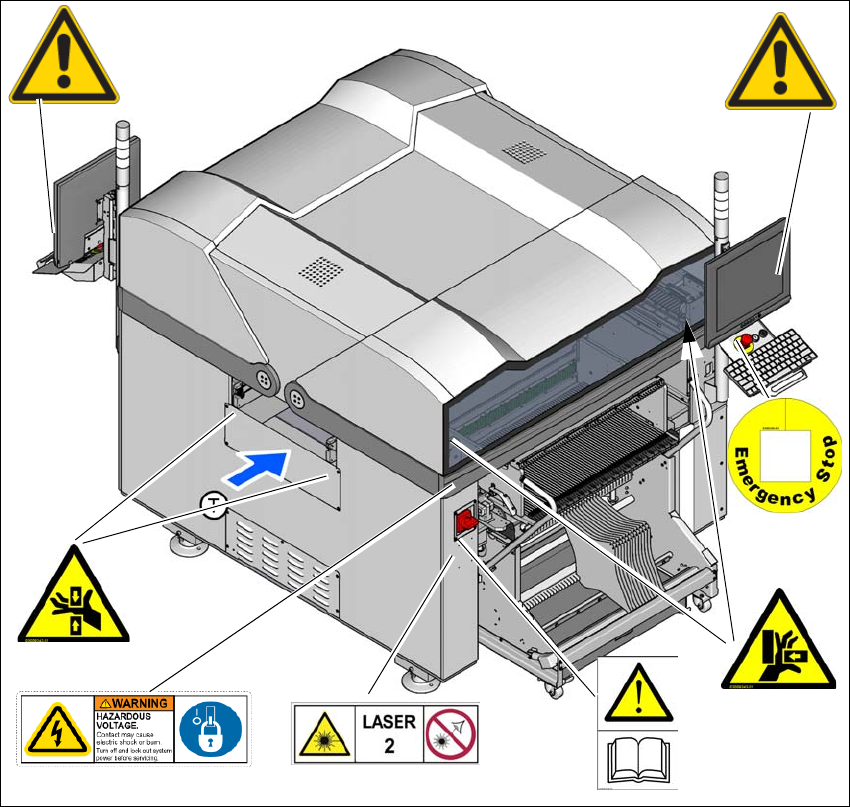

Fig. 2.2 - 1 Cartelli di avviso sulla macchina (bipostazione) - posteggio 1

– W201, articolo n. 03009338-01

– W203, articolo n. 03009342-01

– W204, articolo n. 03009343-01

– W209, articolo n. 03009349-01

– W 810, articolo n. 03112319-01

– Classe laser 2, articolo n. 03134118-01

– W-Avvertimento generale, cartello di avviso sul monitor del fornitore

(T) Direzione di convogliamento dei circuiti stampati

W 203

W 209

W 204

W 201

W 810

W-Avvertimento generale

Classe laser 2
