Istruzioni per l'uso E by SIPLAC E 5 Operazioni da svolgere sulla macchina A partire dalla versione software SC 712.1 Edizione 05/2019 5.11 Allestimento dei moduli di alimentazio ne 235 5.11.3.2 Inserimento di SIPLA…
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso E by SIPLACE
5.11 Allestimento dei moduli di alimentazione A partire dalla versione software SC 712.1 Edizione 05/2019
234
5
Chiudere la finestra di prelievo (pos. 2), riportando la leva (pos. 3) nella posizione ini-
ziale.
Eliminare i componenti sparsi sul tavolo intercambiabile con un pennello o un aspirapol-
vere dall'ugello adatto.
5
NOTA
Quando la cinghia è inserita, la pellicola di rivestimento tesa sposta più avanti la cinghia
e scopre i componenti.
Non azionare la leva se è inserita una cinghia.
NOTA
Se la cinghia è già inserita, cimarla a raso sul bordo anteriore del modulo di alimen-
tazione.
Istruzioni per l'uso E by SIPLACE 5 Operazioni da svolgere sulla macchina
A partire dalla versione software SC 712.1 Edizione 05/2019 5.11 Allestimento dei moduli di alimentazione
235
5.11.3.2 Inserimento di SIPLACE SmartFeeder E nel tavolo intercambiabile
5

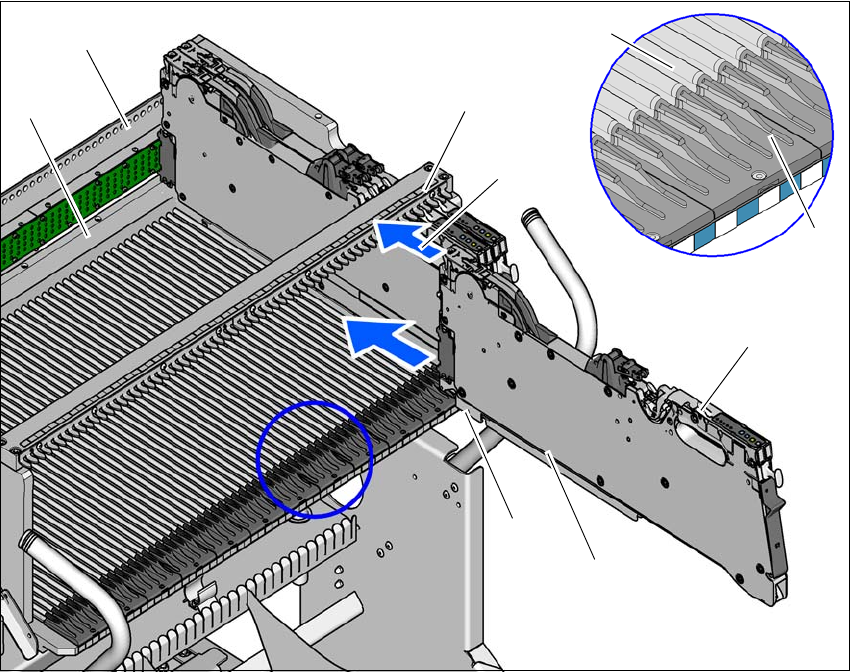

Fig. 5.11 - 3 Inserimento di SIPLACE SmartFeeder E nel tavolo intercambiabile
(1) Guida scorrevole anteriore del modulo di alimentazione
(2) Guida scorrevole posteriore del modulo di alimentazione
(3) Blocco sul modulo di alimentazione
(4) Spina di centraggio "anteriore" sul modulo di alimentazione
(5) Incavi nella barra di bloccaggio dei convogliatori per il meccanismo di blocco
(6) Barra di centraggio
(7) Profilo di guida per il tavolo intercambiabile
(8) Supporto di inserimento per il modulo di alimentazione
(9) Barra di battuta
Inserire la guida scorrevole anteriore (pos. 1) del modulo di alimentazione sul supporto di in-
serimento (pos. 8).
Mantenere in posizione verticale il modulo di alimentazione e spingerlo in avanti lungo il pro-
filo guida (pos. 7 ). Il modulo di alimentazione scivolerà con la guida scorrevole anteriore
(pos.1) e posteriore (pos. 2) sul profilo guida (pos. 7).
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso E by SIPLACE
5.11 Allestimento dei moduli di alimentazione A partire dalla versione software SC 712.1 Edizione 05/2019
236
Spingere accuratamente in avanti il modulo di alimentazione finché la spina di centraggio "an-
teriore" (pos. 4) è posta sulla barra di battuta (pos. 9).
Controllare il dente di bloccaggio (pos. 3) del modulo di alimentazione. Deve scivolare facil-
mente nella cavità (pos. 5) della barra di bloccaggio dei convogliatori, in caso contrario il mo-
dulo di alimentazione non è in posizione verticale sul tavolo intercambiabile o non è stato
posizionato correttamente sul profilo guida (pos. 7).
Se il modulo di alimentazione si trova nella posizione di arresto, si blocca il dente con la barra
bloccaggio (pos. 6) della tavola di alimentazione.
5.11.4 Inserimento della cinghia dei componenti nel SIPLACE SmartFeeder E
5.11.4.1 Controllo del modulo di alimentazione
Quando s'inserisce la cinghia nel modulo di alimentazione, controllare innanzitutto se ci sono
componenti nell'area della finestra di prelievo.
Eliminare in ogni caso componenti eventualmente presenti perché possono verificarsi guasti.
5.11.4.2 Preparazione della cinghia CO per l'inserimento
Controllare che la cinghia sia rifilata di netto.
Se i fori di trasporto sono sfrangiati o piegati, tagliare via questa parte della cinghia.
Accertarsi inoltre che nessuna striscia adesiva sia attaccata alla pellicola di rivestimento.
Estrarre dalla cinghia circa 30 cm di pellicola di rivestimento se in questo modo non si libe-
rano componenti.
Accorciare di circa 3 cm la cinghia con le tasche CO ora libere.
Eliminare i componenti dalle tasche aperte della cinghia.
Avvolgere la pellicola di rivestimento sul bordo anteriore della cinghia lungo il suo tratto infe-
riore.
