第 1 章 : 机器的构成 TUT -XP 242-1.1S XP-242E 操作入门 1-4 Edition 1.1 机器内部 9 13 8 10 6 5 12 3 4 11 1 2 XP2ON203Ea 7 <Side 1 固定料站平台装载机的时候 > 6 14 XP2ON204a
TUT-XP242-1.1S 第 1 章: 机器的构成
Edition 1.1 1-3 XP-242E 操作入门
1. 信号塔
随运转过程中的机器状态不同，红、黄、青(绿)灯亮或者闪烁。
2. 安全门 1
3. 操作面板 1
在此进行机器的操作。按下触摸面板表示的按钮，进行指令操作。
4. 紧急停止按钮
5. 供料器部分 L 型安全盖罩
6. 控制箱
在此放置机器的控制系统。
7. 伺服箱 1
在此放置伺服放大器。
8. 电源总开关
开关在 ON 的位置时，对机器供应电源。
9. 变压器箱
在此放置变压器。
10. 废料带排出箱
贴装完的废料带集中在此处。
11. 安全门 2
12. 料盘单元
用料盘供应元件的单元，固定在机器的后部。
13. 伺服箱 2
在此放置伺服放大器。
14. 计时器
显示机器的累计运转时间。
15. 大型不良元件排出接受盘的提取口
16. 操作面板 2
在机器后侧进行机器的操作时使用。
17. 压力计
显示供应空气的压力值。
第 1 章: 机器的构成 TUT-XP242-1.1S
XP-242E 操作入门 1-4 Edition 1.1

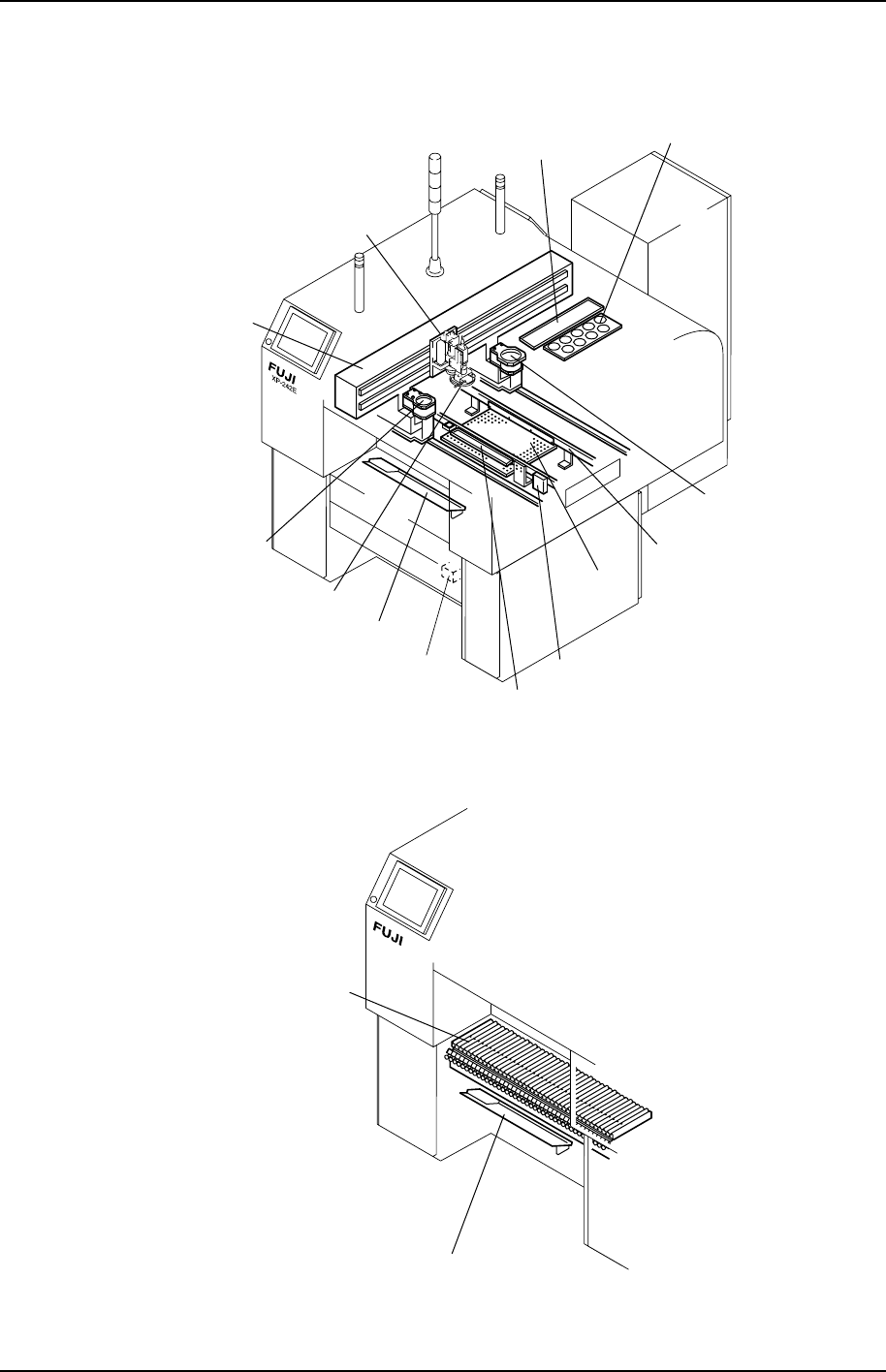

机器内部
9
13
8
10
6
5
12
3
4
11
1
2
XP2ON203Ea
7
<Side 1 固定料站平台装载机的时候>
6
14
XP2ON204a
TUT-XP242-1.1S 第 1 章: 机器的构成
Edition 1.1 1-5 XP-242E 操作入门
1. 贴装工作头
由 Z、Q 轴所构成，可装载单吸嘴的贴装工作头。
2. XY-机械手
将贴装工作头移动到元件的吸取、贴装位置。
3. 元件相机照明单元 1
4. 元件相机照明单元 2
作为影像处理时的光源使用。
5. 定位点相机
读取基准定位点等
6. 废料带切刀
吸取元件之后的废料带切除。
7. 频闪灯电源
供应频闪灯(xenon 管)的电源。
8. 中型不良元件排放盘
9. 小型不良元件排出盒
NG 元件排放到此处。可装卸。
10. 电路板升降台
贴装时支撑电路板。
11. 搬运轨道
12. 吸嘴置放台
配置使用的吸嘴的地方。
13. 大型不良元件排放盘
此料盘可以向机器后侧拉出。
14. 固定料站平台
装载料带供料器的固定平台。
