真空支撑销的安装，位置变更
操作步骤
1. 从[主画面]上选择[机器操作]、[搬运轨道操作]。按 下 [MAIN 升降台下降]键，使电路板升
降台下降。
2. 将搬运轨道调整至最大宽度(356mm)。
3. 将 MFU 从机器上卸下。
4. 将定位托架朝横向拉出些许，然后朝上将其取出。

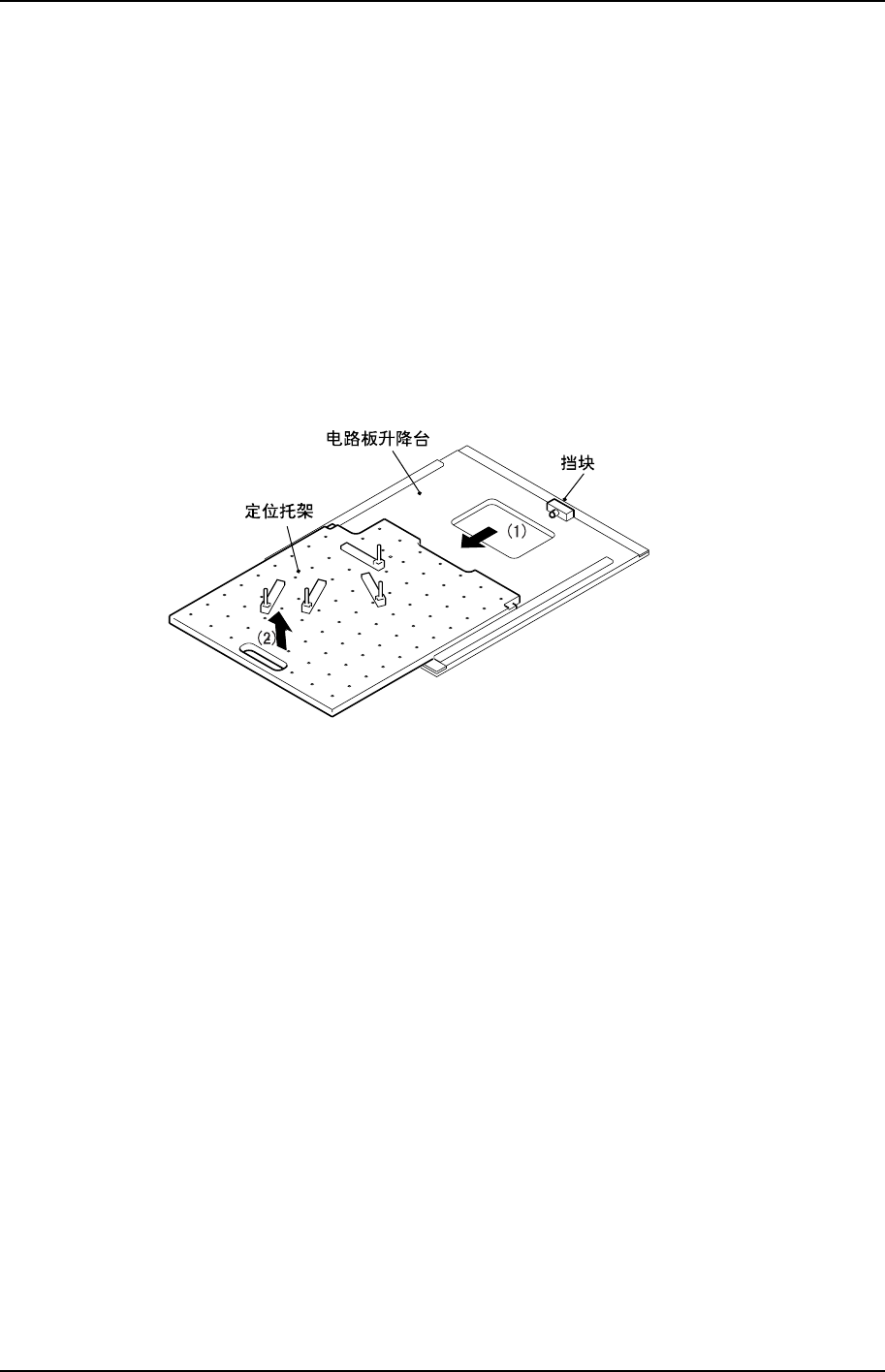

XP2T3001S
将定位托架取出时注意:
· 不要将定位托架和传感器接触，以免损坏传感器。
· 因为是在 MFU 侧进行操作，注意避免和照相机，吸嘴相干涉。
5. 拧松固定螺栓，按照需要变更电路板支撑销的位置。
