第 1 章 : 机器的构成 TUT -XP 242-1.1S XP-242E 操作入门 1-6 Edition 1.1 XP-242E 的构成 XP-242E XP2MN206S 元件贴装系统 贴装工作头 贴装工作头是由 Z 、 Q 轴的伺服马达，单吸嘴， 定位相机所构成的。 影像处理系统 定位相机 读取生产电路板上的基准 定位点，并进行贴装位置补正的 照相机。 元件相机 识别被吸取在吸嘴上的元 件的形状和尺寸的照相机。本机 器上装载 …
TUT-XP242-1.1S 第 1 章: 机器的构成
Edition 1.1 1-5 XP-242E 操作入门
1. 贴装工作头
由 Z、Q 轴所构成，可装载单吸嘴的贴装工作头。
2. XY-机械手
将贴装工作头移动到元件的吸取、贴装位置。
3. 元件相机照明单元 1
4. 元件相机照明单元 2
作为影像处理时的光源使用。
5. 定位点相机
读取基准定位点等
6. 废料带切刀
吸取元件之后的废料带切除。
7. 频闪灯电源
供应频闪灯(xenon 管)的电源。
8. 中型不良元件排放盘
9. 小型不良元件排出盒
NG 元件排放到此处。可装卸。
10. 电路板升降台
贴装时支撑电路板。
11. 搬运轨道
12. 吸嘴置放台
配置使用的吸嘴的地方。
13. 大型不良元件排放盘
此料盘可以向机器后侧拉出。
14. 固定料站平台
装载料带供料器的固定平台。
第 1 章: 机器的构成 TUT-XP242-1.1S
XP-242E 操作入门 1-6 Edition 1.1

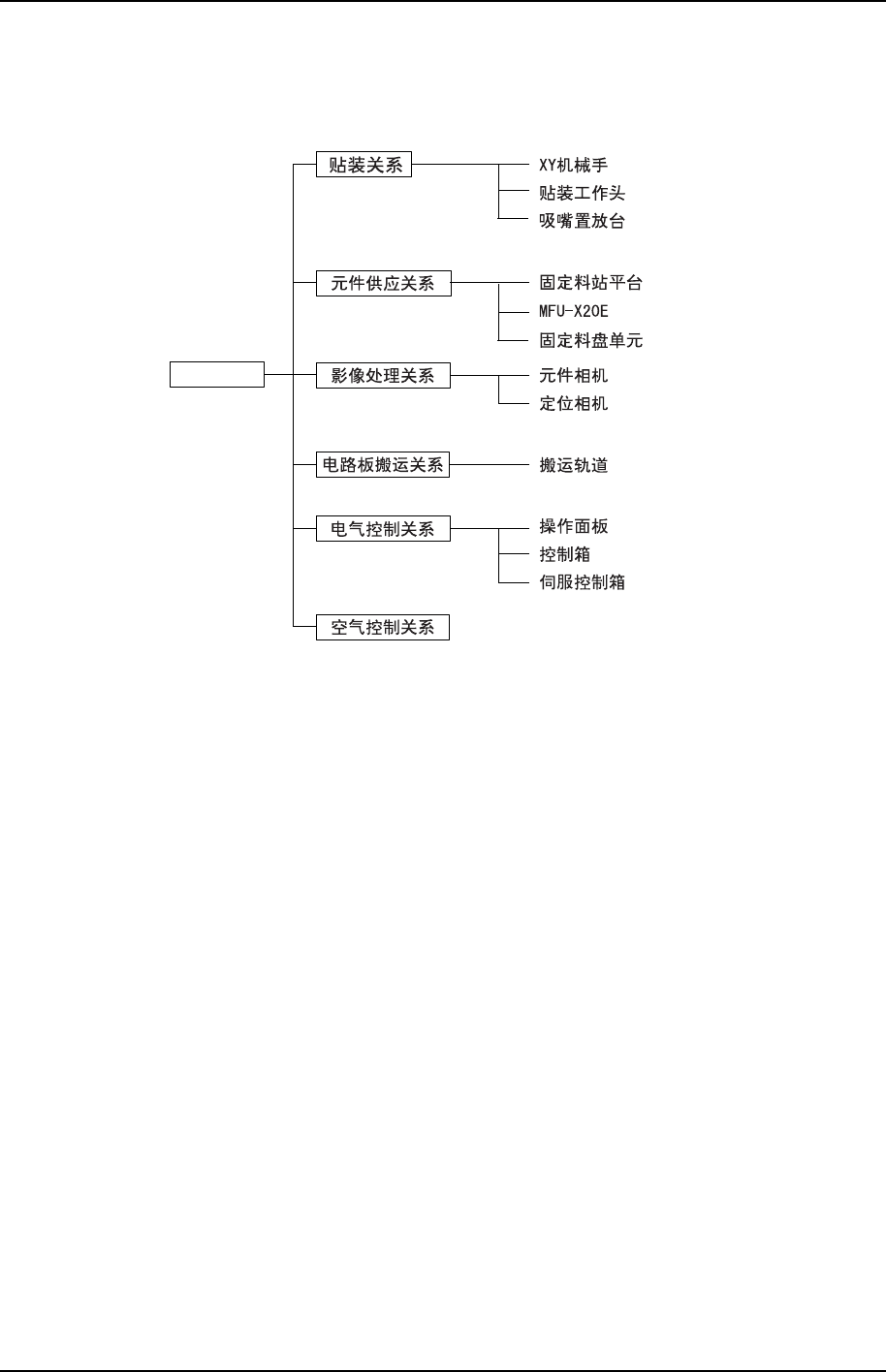

XP-242E 的构成
XP-242E
XP2MN206S
元件贴装系统
贴装工作头
贴装工作头是由 Z、Q 轴的伺服马达，单吸嘴，定位相机所构成的。
影像处理系统
定位相机
读取生产电路板上的基准定位点，并进行贴装位置补正的照相机。
元件相机
识别被吸取在吸嘴上的元件的形状和尺寸的照相机。本机器上装载 2 台 CCD 照相机。
TUT-XP242-1.1S 第 1 章: 机器的构成
Edition 1.1 1-7 XP-242E 操作入门

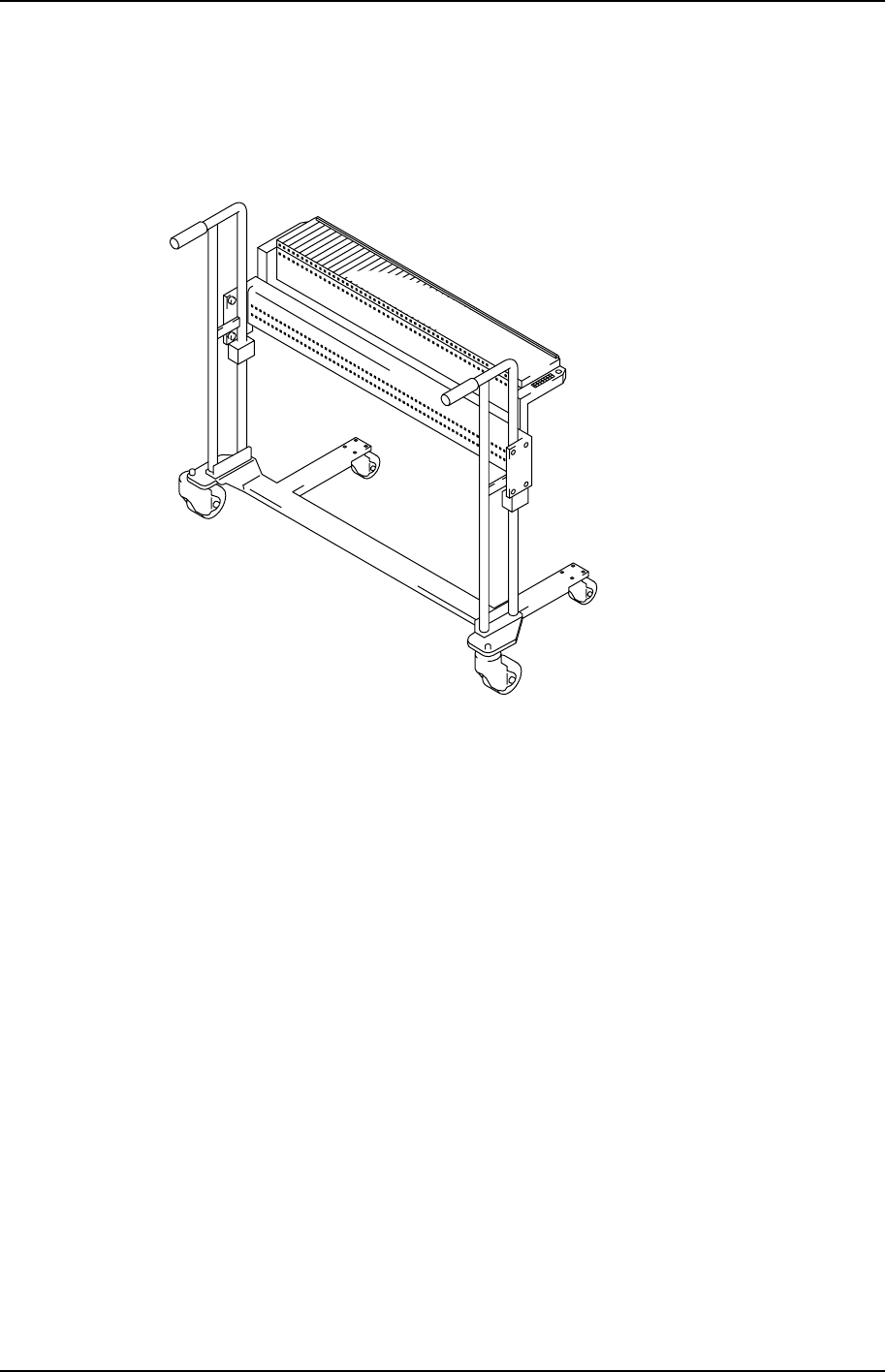

元件供应系统
MFU-X20E (多供料器单元)
XP2MN205a
装载带装供料器，可在机器上进行装卸。
