TUT-XP242-1.1S 第 3 章: 生产的准备
Edition 1.1 3-7 XP-242E 操作入门
3.2 生产程序
生产程序的切换
从已经结束生产的程序切换为要进行生产的程序。
备注) 有关向机器传送生产程序的步骤，请参照监控电脑的有关操作手册。
操作步骤
1. 在[主画面]上，顺序按下[生产]、[选择程序]键后显示出[选择程序]对话框。
2. 单击▼，选择生产程序文件的保存处。
硬盘: /sd0
软盘: /fd0
显示出保存在计算机硬盘或软盘内的生产程序一览表。
3. 选择生产中要使用的生产程序， 按下[读取]键，所选择的程序被读取，其程序名显示在操
作画面上方的标题栏上，显示该程序在使用中。
备注) 程序与机器上的吸嘴配置不同时，会显示出警告信息。用在机器上安装的吸嘴进行
生产时按[Yes]键。按[No]键时显示[吸嘴 编辑]画面。有关吸嘴编辑请参考「XP-242E
系统手册」。
第 3 章: 生产的准备 TUT-XP242-1.1S
XP-242E 操作入门 3-8 Edition 1.1
生产预定数量的设定
使用当前选择的程序进行生产预定数量的设定。
操作步骤(生产准备时)
1. 在[主画面]上， 顺序按下[维修保养 A]，[动作条 件设定]键后显示出[动作条件设定]画面的
[模式选择]页。
2. 按下画面右面的[预定生产块数]的输入框后显示出的数字键盘，输入预定生产块数后按下
[CR]键。
3. 按下[关闭]键后返回[主画面]。
操作步骤(自动运转时)

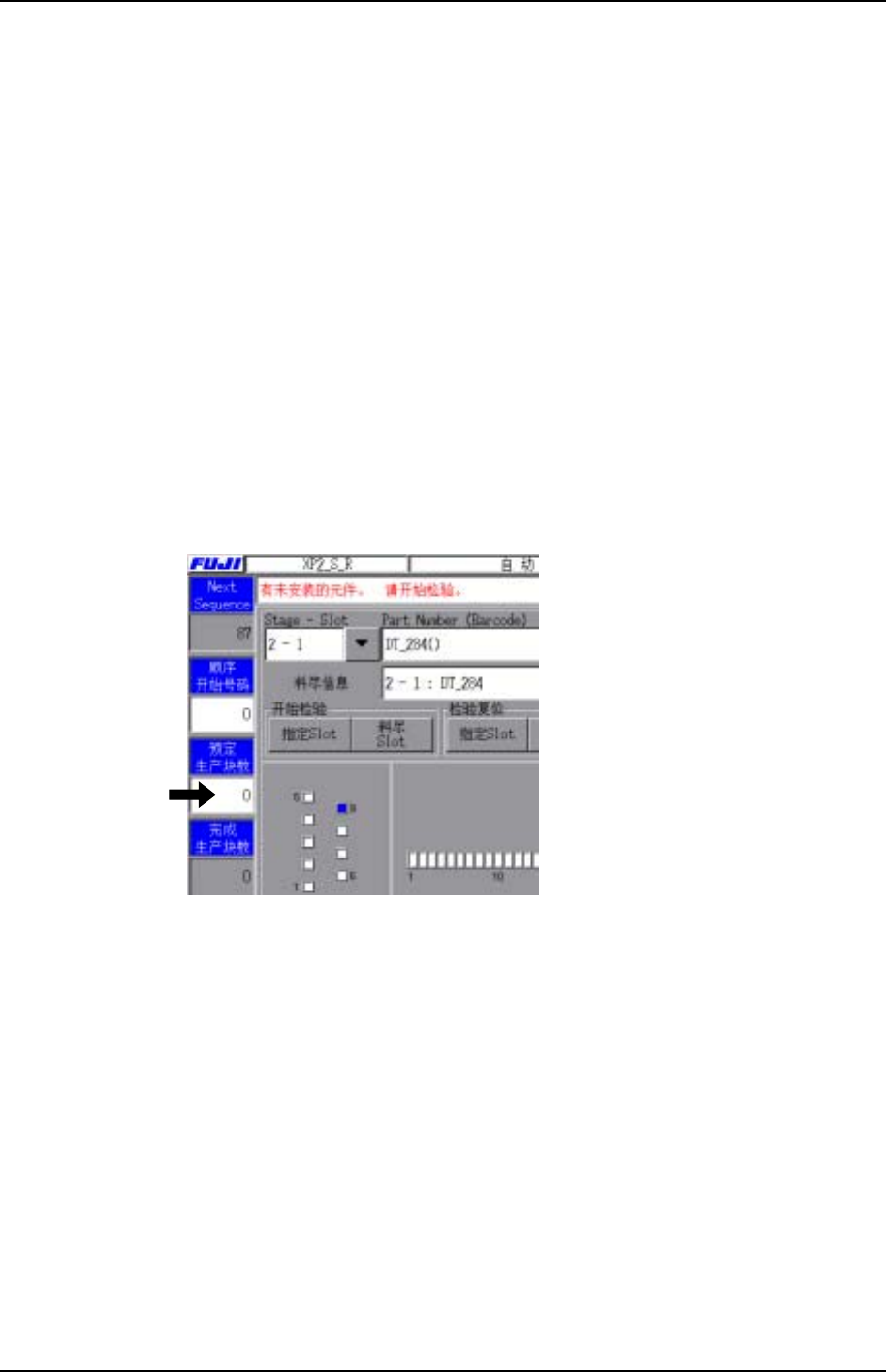

1. 按下[自动]画面左边的[预定生产块数]的输入框。
XP2T3002S
2. 在画面上显示出数字键盘，输入预定生产块数后按下[CR]键。
备注) 可以从[自动]画面输入[预定生产块数]是在程序内的生产块数设定为[0]、进入机 器运
转准备状态以前。输入框的背景为白色时可以输入。
TUT-XP242-1.1S 第 3 章: 生产的准备
Edition 1.1 3-9 XP-242E 操作入门
3.3 供料器的装设
供料器的装设
本机器使用 IP 系列机器的供料器。元件安装步骤请参考有关「IP 带装元件供料器维修保养手
册」。
<供料器侧面的规格标签的说明>
在供料器侧面所贴的标签上，印刷有表示该带装元件供料器的规格记号。
例) BF0804 ----
BF: 表示此为 IP-3 机器用的供料器。
D: D 表示纸质元件料带，E 表示嵌槽式元件料带。
08: 表示该供料器所能安装的料带宽度为 8 mm。
04: 表示该供料器的进料间距为 4 mm。
注意)
1. 在安装供料器的时候，确认与MFU 之间是否有异物(芯片等)卡在里面。请除去 MFU
凹槽部和供料器底部所粘附的异物。
2. 请确认料带导盖是否变形。
3. 选择专用的供料器来装载各种不同的元件料带。
当用不合适的元件料带装载到供料器的时候，可能导致料带导盖不能紧密的关闭。
