XP242E 操作入门(SC) TUT-XP242-1.1S.pdf - 第43页
TUT -XP242-1.1S 第 4 章 : 生产的开始 Edition 1.1 4-5 XP-242E 操作入门 4. 在 [ 主画面 ] 上选 择 [ 生产 ] ， [ 自动 ] 后， [ 自动 ] 按钮转入待机状态。按下 [ 启动 ] 按钮后开 始生产，显示 [ 自动 ] 画面。 XP2S2033S 备注 ) 在 [ 自动 ] 画面上， 可以确认或设定在第 3 章 [ 生产的准备 ] 上设定的机器的信息 ( 生 产块数，动作模式…
第 4 章: 生产的开始 TUT-XP242-1.1S
XP-242E 操作入门 4-4 Edition 1.1
4.2 生产的开始
即将进入实际的生产。在电路板上进行贴装生产时，虽然可以直接采用自 动运转或半自动
运转的模式进行生产。但是一般不直接开始连续运转，而是首先采 用半自动运转先让机械
运转一个循环，确认 元件 是否 正确地安 装在电 路板 上的话更 好，如果没有问 题 的 话，请切
换成自动运转模式。
半自动运转
操作步骤
1. 在[主画面]上选择[维修保养 A]，[动作条件设定]后显示出[动作条件设定]画面。
2. 按下画面左上方的[动作模式]的输入框，选择[半自动]。
3. 按下[关闭]键后返回[主画面]。
自动运转
操作步骤
1. 在[主画面]上选择[维修保养 A]，[动作条件设定]后显示出[动作条件设定]画面。
2. 按下画面左上方的[动作模式]的输入框，选择[自动]。
3. 按下[关闭]键后返回[主画面]。
TUT-XP242-1.1S 第 4 章: 生产的开始
Edition 1.1 4-5 XP-242E 操作入门

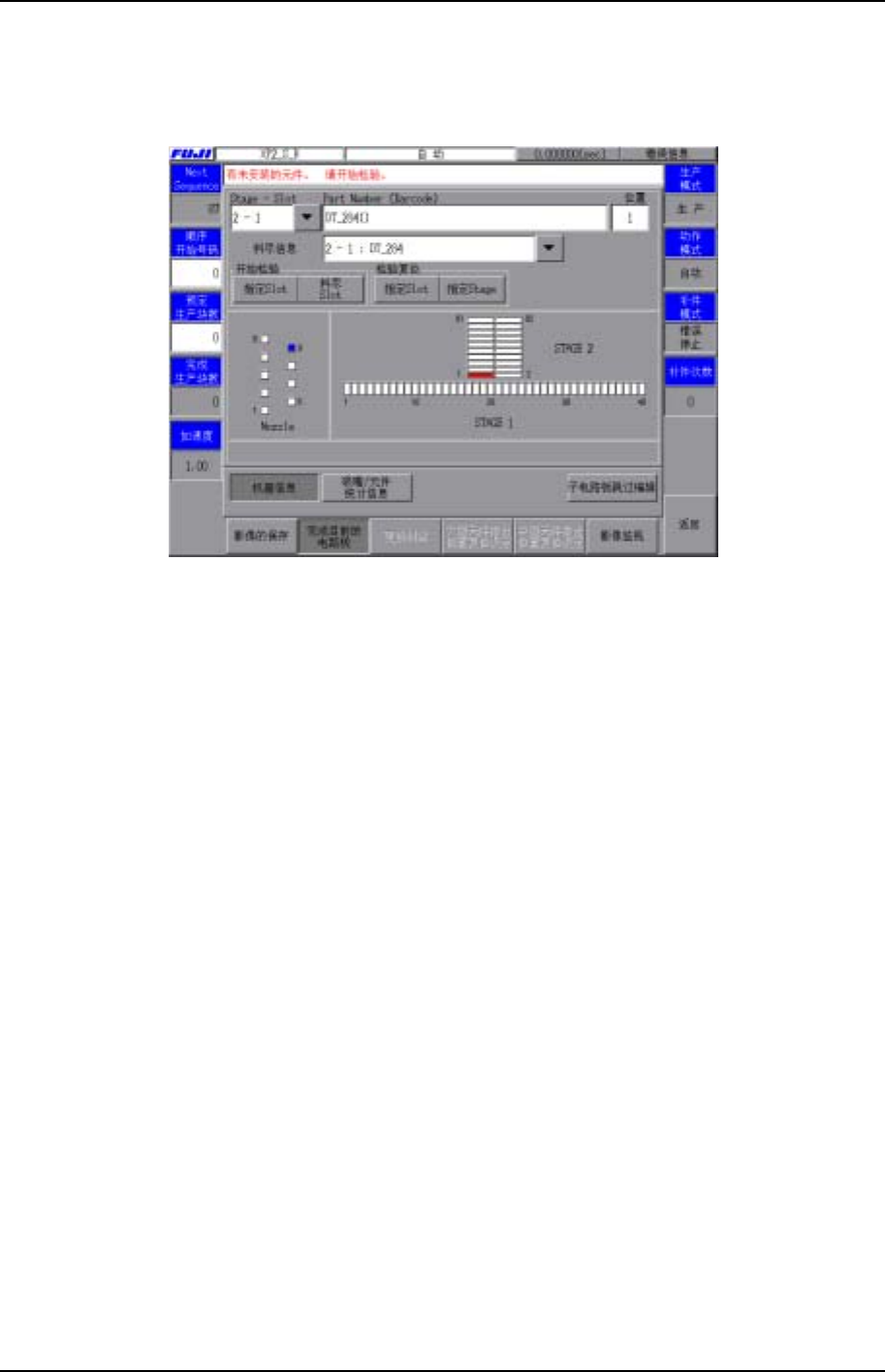

4. 在[主画面]上选择[生产]，[自动]后，[自动]按钮转入待机状态。按下[启动]按钮后开
始生产，显示[自动]画面。
XP2S2033S
备注) 在[自动]画面上，可以确认或设定在第 3 章[生产的准备]上设定的机器的信息(生
产块数，动作模式，元件，吸嘴，供料平台)。此外，根据需要可以切换影像监
视屏的显示。由于料尽等错误而在紧急停止时的修复，状态不良的吸嘴，料站
等也可在[自动]画面上得到统计信息。
第 4 章: 生产的开始 TUT-XP242-1.1S
XP-242E 操作入门 4-6 Edition 1.1
笔记：
