“一键”功能
“一键”功能方案使很多高阶的X射线检测操作变得
非常简单。例如：
-点击&定中
-框选&放大
-PowerDrive
-Zoom+
这些功能能够确保恒定的放大倍数，无需调整射线
管参数或进行软件补正，至需要轻轻点击一次即可
实施。
扩展的 BGA 检测
通过CheetahEVO,用户能够快速选择和标记单独
的一个球体，不论手动方式或自动栅格识别。引导
功能会在整个工作流程中帮助用户完成设置，确保
完美的精度和获得可重复的结果。此外，这个功能
允许多个用户运行同一个程序。
扩展的 ADR 交互界面
CheetahEVO的软件配置能够通过用户的特殊需求
提供定制化软件方案，甚至能够提供定制化的算法
方案。
eHDR
为了确保最高水平的产品质量，eHDR滤镜功能可以
高亮一些复杂的结构，用户只需一次点击即可。得
益于先进的软件和增强的16位灰阶，系统能够在灰
阶中探测到极其微小的差异，没有一处缺陷会被遗
漏。这使得您能够轻松地观察到之前无法看到的缺
陷。
多区域空洞计算 (MAVC)
现今的焊接工艺正变得越来越复杂，方形扁平无引
脚和其他底部封端的器件只能被X射线检测到。虚焊
或缺失的焊点，以及大区域的空洞都能够被可靠的
检测到，多区域空洞计算功能甚至能够帮助用户分
析复杂焊接设计中的空洞分布。然而，这一功能只
需要设置4个参数，步骤快速，简便，成本经济。所
得出的结果质量始终如一，可重复，并且精确。
给予您进阶能力的功
能

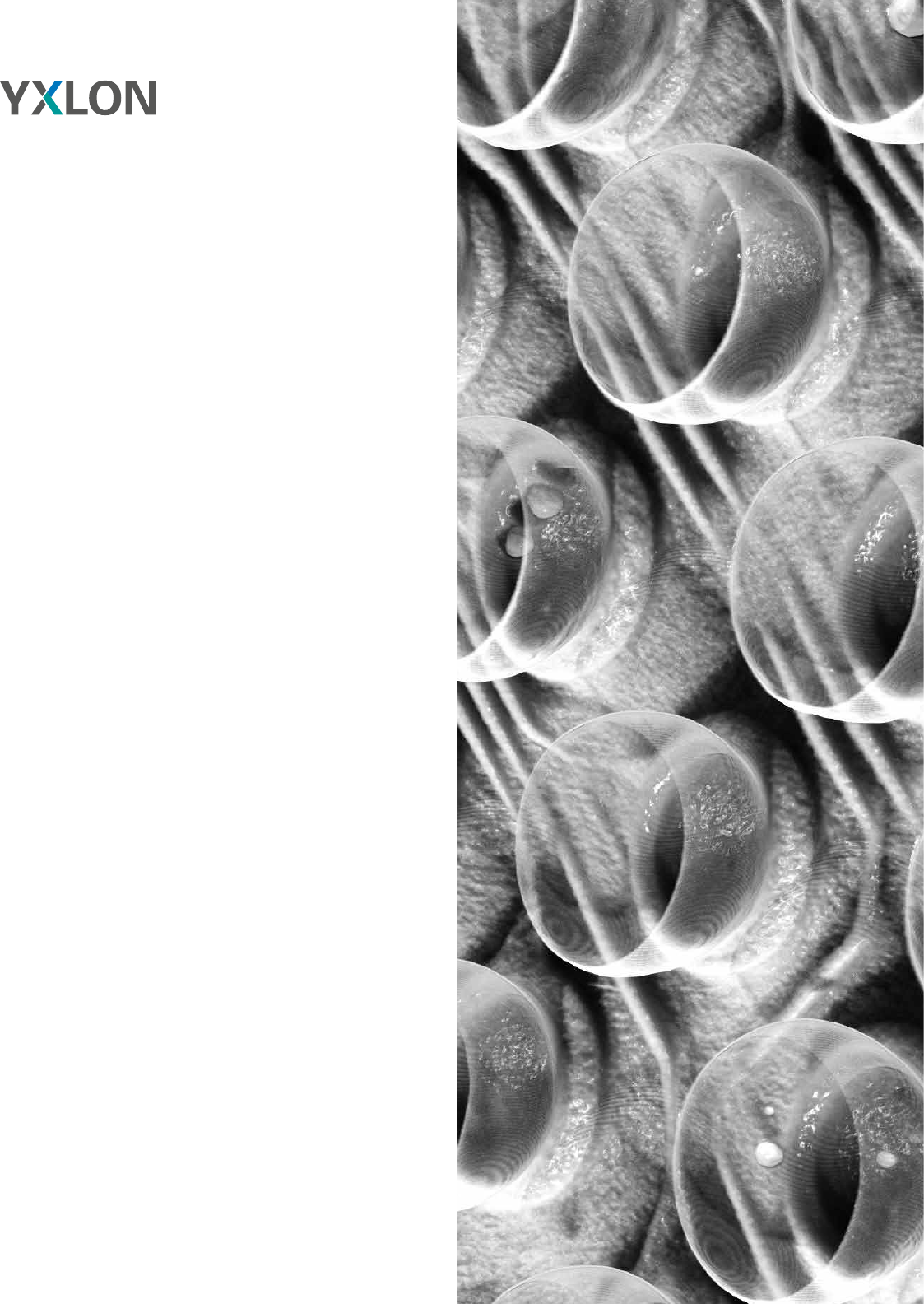

BGA中的空洞
YXLON CHEETAH EVO
X射线检测系统
设备尺寸 (长 X 宽 X 高)
1,650 x 1,400 x 2,050 mm
重量
2,200 kg
电源需求
230 V ± 10% AC, 50/60 赫兹,
单相电源,中性及接地导线
熔丝保护
16 A
最大功率消耗
2.5 kVA
最大辐射泄露率*
< 1µSv/h
* 距离铅房表面100 MM测得数据
检测部件
最大样品尺寸
800 x 500 mm (31“ x 19“)
最大扫描区域
460 x 410 mm (18“ x 16“)
最大样品承重 (标准)
5 kg
最大可旋转样品重量
2 kg
最大样品承重 (可选)
20 kg
射线管参数: FXT-160.50 微焦点 FXT-160.51 多焦点
靶类型
穿透式
电压范围
20 – 160 kV
电流范围
0.001 – 1.0 mA
最大管功率
最大64 W
最大靶功率
最大
15 W
靶轰击材料
钨
最小缺陷检测能力
0.75 µm < 0.3 µm
X射线强度控制
TXI
图像链
几何放大倍数
~ 3,000 x
系统放大倍数
~ 384,000 x
空间分辨率
1.5 µm 0.6 µm
探测器参数
Y.Panel 1308 Y.Panel 1313 ORYX 1616
最高像素分辨率
1004 x 620 1004 x 1004 1276 x 1276
像素尺寸
127 µm²
X射线接收区域
128 mm x 79 mm 128 mm x 128 mm 162 mm x 162 mm
数模转换器
16 位
通用产品参数
首张图片用时 (典型)
~ 10 s
系统重置用时 (典型)
< 60 s
μCT
扫描用时 (快速扫描)
2000张投影
~ 3.15分钟
μCT重构用时 (快速扫描)
2000张投影
~ 1.55分钟
micro3D扫描用时 (micro 3DSlice
半导体) 120张投影
~ 1.45分钟
micro3D重构用时 (micro 3DSlice
半导体) 120张投影
~ 0.30分钟
样品装载 样品装载电动门
(690 x 650 mm)
铅房窗
520 x 370 mm
显示器
27”英寸广角高锐显示器
Zoom+
配置
PowerDrive
配置
图像稳定
气垫式
载物台
操作台控制方式
通过鼠标或摇杆
载物台控制轴
X, Y, Z(D)*
探测器倾斜角
+/-70° (140°)
* 可选配平面旋转平台和360°轴向旋转轴
以上列出的所有部件及参数属于标准配置，同时有更多可选配置提供，详情请联系您所在地区的销售。
相关数据
YXLON International 保留修改产品
规格的权利和/或在未有义务及
未通知的情况下，在任何时间停
产任意一款产品的权力。且不会
承担由此印刷物内容所产生的一
切后果。
您想了解有关我们系统的更多信息吗？
有兴趣进行测试检测吗？请通过电话或电子
邮件联系我们。
我们期待您的垂询。
YXLON 生命周期服务
学院 – 从第一天起就可以通过量身定制的培训
解决方案来获得完整的性能
SmartExchange – 直接更换有缺陷或磨损的组件，最大程
度地减少计划外的系统停机时间
SpareParts – 通过由YXLON认可的备件实现100%
的兼容性和安全性
WarrantyPass – 通过我们可定制的延保计划进行全面成
本控制
ServicePass – 根据您的要求提供量身定制的预防维护
和服务
SmartPass – 为具有极高要求的客户提供最大化的系
统正常运行时间
LifeCyclePass – 可在整个产品生命周期内全面控制成本
的全方位概念
支持 – 通过全球专家网络安排全数字化的一线
支持，以远程或现场方式提供
升级 – YXLON系统产品组合的性能增强和新
功能
为了支持客户获得成功，我们创建了售后服务引擎4.0，其中包括
一流的技术问题解决方案而且极为经济高效。这个引擎能够推动我
们的服务、我们的流程和我们的合作伙伴通过远程访问和现场访问
来快速、可靠地检测和纠正故障。我们的服务中心和全球服务合作
伙伴随时为您服务，您可以通过电话、电子邮件或我们的网站与我
们联系。
您将从以下几方面受益
-有保障的操作安全性
-最大化的系统可用性
-最小化的维修时间
-生命周期成本的全面控制
-更长的产品寿命
通过我们基于模块的方法（例如性能和功能升级），您能够适应未
来的需求，并凭借更长的产品寿命来保护您的初始投资。利用售后
服务引擎4.0，我们通过包含各种服务活动的网络来为您提供快速
支持。我们不仅看到您眼前的需求，还会预测您未来的需要。
YXLON售后服务引擎4.0
