Bedienungsanleitung Vision Teach Station 8 Vision Teach Station in Betrieb nehmen
Ausgabe 11/2013 8.4 Meldungen bei Erstinbetriebnahme nach Neuinstallation
75
8.3.6 Kamerainterface-Karte nicht erkannt oder Treiber nicht installiert
Prüfen Sie im Geräte-Manager des Visionrechners (Systemsteuerung System Hardware
Gerätemanager), ob der Treiber der Kamerainterface-Karte ordnungsgemäß installiert ist.
Dort muss der Eintrag "Baumer PCI-A14" unter "Baumer Optronic Interface Cards Serie A" zu
finden sein.
Sollten Sie diesen Eintrag nicht finden, suchen Sie nach dem Eintrag "Coprozessor". In diesem
Fall müssen Sie den Treiber nachinstallieren:
Legen Sie die Installations-CD "Software Vision Teach Station" ein.
Wählen Sie unter Properties Registerkarte "Driver" die Schaltfläche "Update Driver".
Wählen Sie "Install from a list or specific location" und geben Sie das folgende Verzeichnis der
Installations-CD ein:
\CameraDriver. 8
Wird die Datei boifcxdrv.sys verlangt, finden Sie diese im gleichen Verzeichnis.
Sollten Sie auch keinen Eintrag "Coprozessor" finden, ist die Kamerainterface-Karte defekt. 8
8.4 Meldungen bei Erstinbetriebnahme nach Neuinstallation
Nach einer Neuinstallation oder nach einem Update der Software, führt die Applikation beim ers-
ten Start nach Bedarf Updates der Firmware auf der Kamerabeleuchtung bzw. der Kamerainter-
facekarte durch.
Beim ersten Start der Applikation "Teach Station" können also folgende Meldungen angezeigt
werden:
(1) Aktualisierung der Firmware für Sensortyp xx ist gestartet worden. Dieser Vorgang wird
ungefähr 2 Minuten benötigen. Bitte Aktualisierung nicht unterbrechen! Andernfalls kann die
Kamerakonfiguration beschädigt werden.
(2) Firmware der Kamerainterfacekarte wurde aktualisiert. Bitte Rechner herunterfahren, am
Netzschalter(!) ausschalten und neu starten.
Bitte folgen Sie den Anweisungen in den Meldungen.
8 Vision Teach Station in Betrieb nehmen Bedienungsanleitung Vision Teach Station
8.5 Installation der Interfacekarten Ausgabe 11/2013
76
8.5 Installation der Interfacekarten
Sollte einmal eine Interfacekarte ausgetauscht werden müssen, gehen Sie bei der anschließen-
den Installation der Treiber wie folgt vor:
8.5.1 CAN-Karte
Nach dem Neustart des Rechners meldet das Betriebssystem Windows, dass eine neue Hard-
warekomponente gefunden wurde. Folgen Sie dem Dialog.
Sollte der Treiber nicht automatisch gefunden werden, folgen Sie den Anweisungen in Abschnitt
8.3.5, Seite 73.
8.5.2 Kamerainterfacekarte
Bitte achten Sie beim Einbau der Karte darauf, den Floppy-Stromversorgungsstecker wieder
anzustecken. Nach dem Neustart des Rechners meldet das Betriebssystem Windows, dass
eine neue Hardwarekomponente gefunden wurde. Folgen Sie dem Dialog.
Sollte der Treiber nicht automatisch gefunden werden, so legen Sie die Installations-CD "Soft-
ware Vision Teach Station" ein und geben Sie den Pfad für die Datei boifcxdrv.inf manuell an:
\CameraDriver. 8
Booten Sie nach Installation des Treibers den Rechner.
Bedienungsanleitung Vision Teach Station 9 Betrieb der Vision Teach Station im SIPLACE-LAN
Ausgabe 11/2013 9.1 Verbinden des Rechners mit dem SIPLACE-LAN
77
9 Betrieb der Vision Teach Station im SIPLACE-
LAN
Ab Vision Teach Stations-Version 3.51 kann die Software auch auf die Datenbanken anderer
SIPLACE Pro-Rechner zugreifen. Voraussetzung hierfür ist, dass diese Rechner mit SIPLACE
Pro 5.0 SP1 oder höher installiert sind.
9.1 Verbinden des Rechners mit dem SIPLACE-LAN
Verbinden Sie den LAN-Anschluss der Netzwerkkarte (siehe Abb. 4.3 - 2, Seite 29) mit einem
Switch des SIPLACE-LAN. Falls der Rechner keine separate Netzwerkkarte besitzt, beachten Sie
bitte den Abschnitt 9.4, Seite 79.
9.2 Zugriff auf andere SIPLACE-Pro Rechner vom VTS-Rechner aus

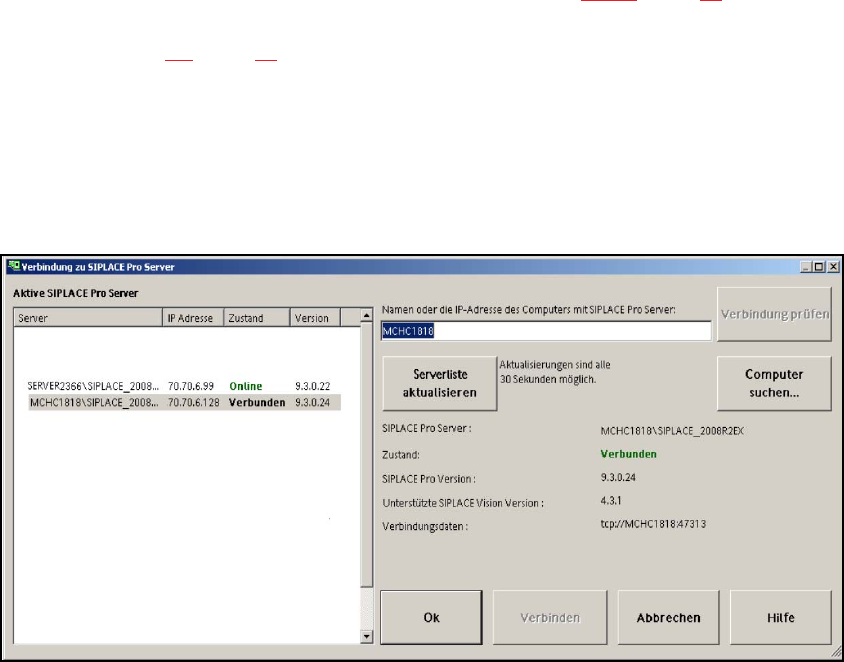

Über das Menü "SIPLACE Pro SIPLACE Pro Verbindung …" wird folgender Dialog gestartet:
Abb. 9.2 - 1 Dialog: SIPLACE Pro Verbindungsdaten
