MEC-XPF-2.1S 4. 维修保养
XPF 机械手册 53

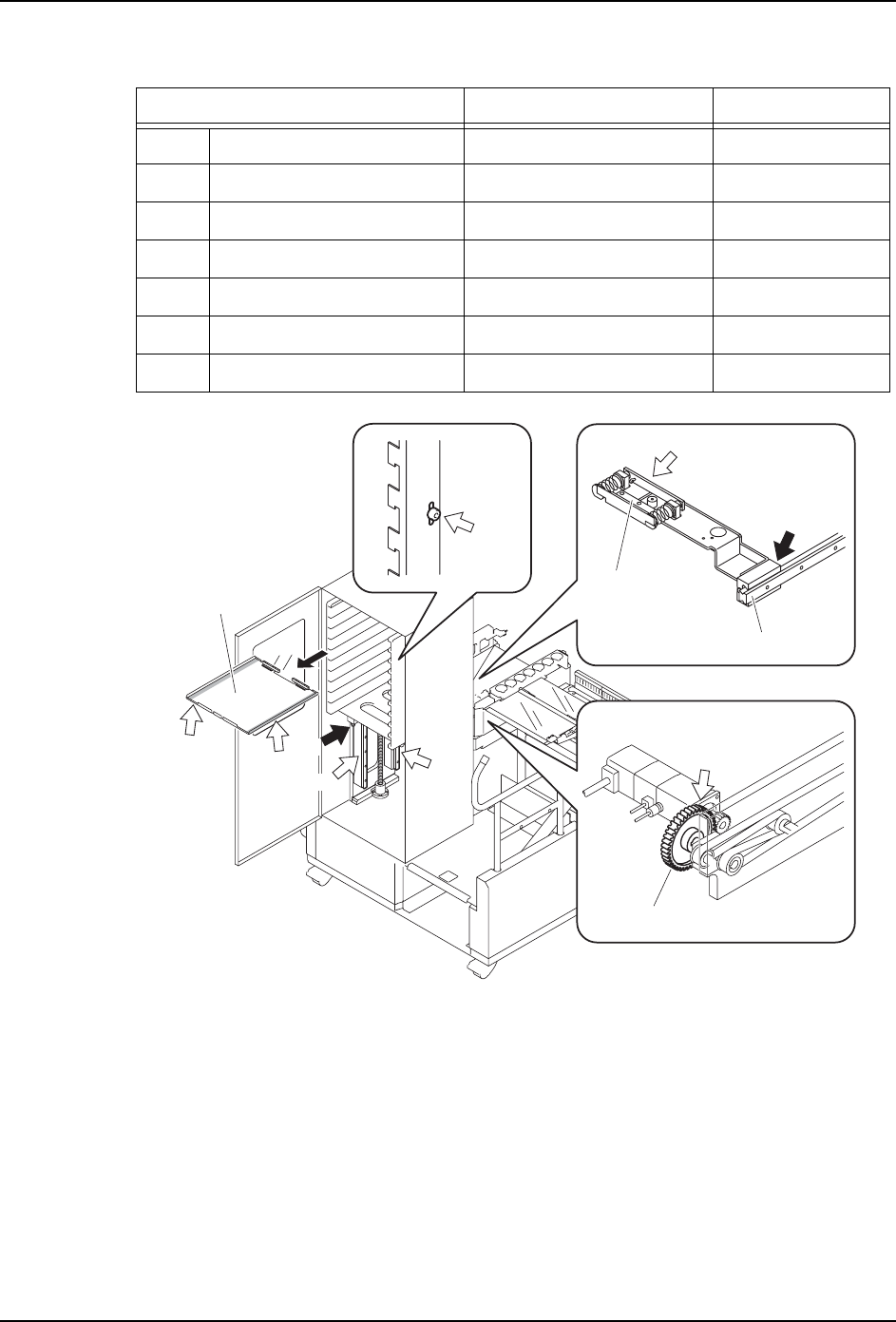

4.2.10 MTU-A 加油处
加油处 DAPHNE EPONEX No.2 加油周期
15 T 轴滚珠丝杆 加油 每月 /700 小时
16 T 轴 LM 导轨 加油 3 个月 /2000 小时
17 料盘头树脂板 加油 3 个月 /2000 小时
18 料盘挡板滑动部 加油 3 个月 /2000 小时
19 往复臂夹紧部 加油 3 个月 /2000 小时
20 U 轴 LM 导轨 加油 3 个月 /2000 小时
21 U 轴齿轮 加油 3 个月 /2000 小时
08MEC-0025S
ܗӊ᭭Ⲭ
8䕈/0ᇐ䔼
8䕈啓䕂
ᕔ㞖།㋻䚼
(19)
(21)
(17)
(17)
(16)
(15)
(16)
(18)
(20)
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
4. 维修保养 MEC-XPF-2.1S
54 XPF 机械手册

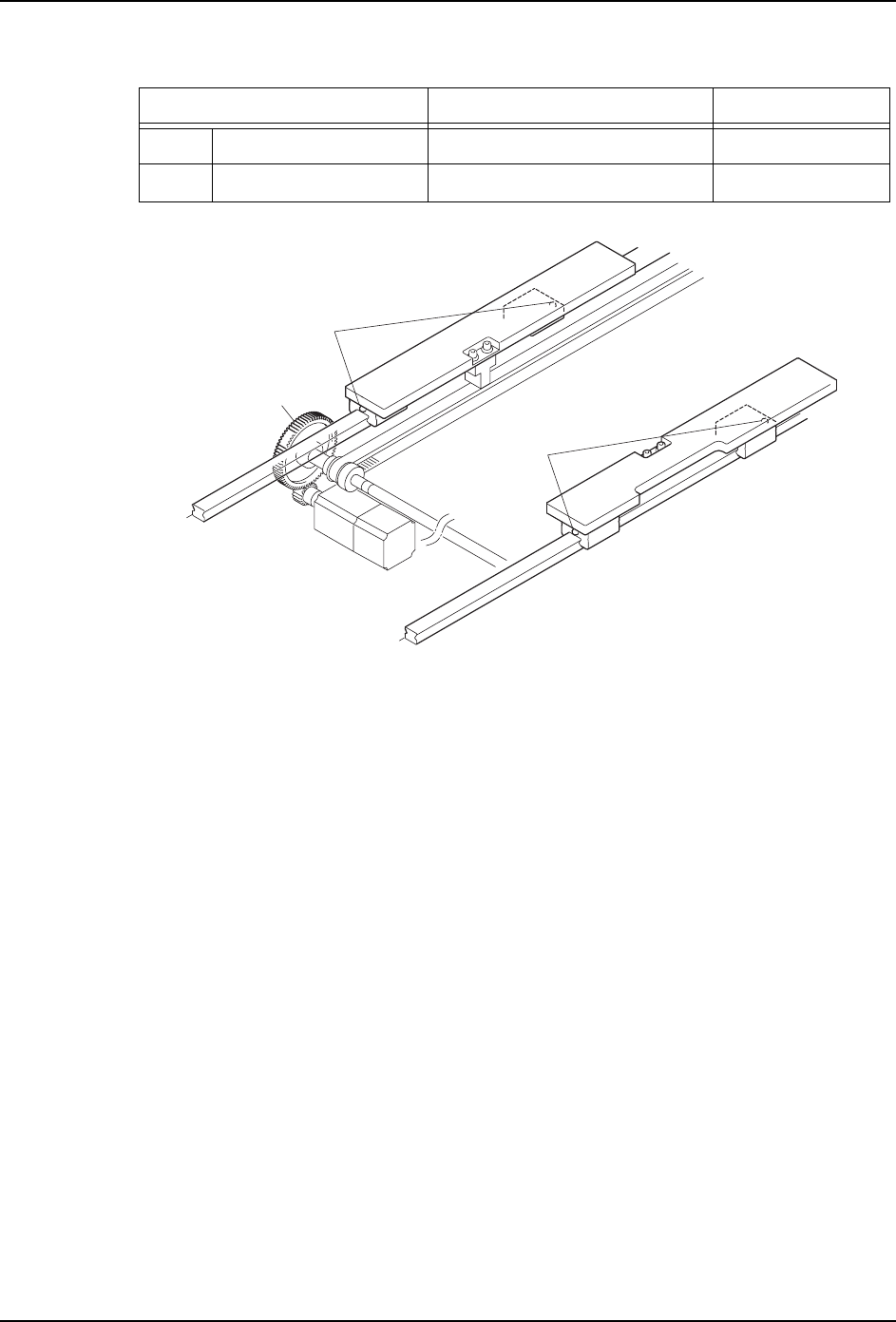

4.2.11 BTU-A 加油处
加油处 DAPHNE EPONEX No.2 加油周期
22 油嘴 加油 3 个月 /2000 小时
23 齿轮 加油 3 个月 /2000 小时
0(&6
⊍ఈ
⊍ఈ
啓䕂
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
MEC-XPF-2.1S 4. 维修保养
XPF 机械手册 55
4.2.12 加油检查表
加油处 DAPHNE
EPONEX No.2
AFC 润滑油 BIRAL
T＆D
加油周期 检查
1 XY 机械手 Y 轴滚珠丝杆 加油 不可 不可 3 个月 /
2000H
2 X 轴滚珠丝杆 加油 不可 不可 3 个月 /
2000H
3 Y 轴 LM 导轨 加油 不可 不可 3 个月 /
2000H
4 X 轴 LM 导轨 加油 不可 不可 3 个月 /
2000H
5 贴装工作头 Z 轴滚珠丝杆 加油 不可 不可 每月 /700H
6 花键轴 加油 不可 不可 每月 /700H
7 齿轮 加油 不可 不可 3 个月 /
2000H
8 滚珠丝杆 加油 不可 不可 每月 /700 小
时
9 挂钩前端部挡块 不可 △ ( 微量涂
敷)
不可 每月 /700 小
时
10 搬运轨道 LM 导轨 加油 不可 不可 1 年
11 搬运轨道链条 不可 不可 加油 6 个月
12 废料带切刀 连杆臂滑动部 加油 不可 不可 每月 /700H
13 LM 导轨 加油 不可 不可 每月 /700H
14 电缆托架托
盘
侧面不锈钢板 加油 不可 不可 3 个月 /
2000H
15 MTU-A T 轴滚珠丝杆 加油 不可 不可 每月 /700H
16 T 轴 LM 轨道 加油 不可 不可 3 个月 /
2000H
17 料盘头树脂板 加油 不可 不可 3 个月 /
2000H
18 料盘挡板褶皱部 加油 不可 不可 3 个月 /
2000H
19 往复臂夹紧部位 加油 不可 不可 每月 /700H
20 U 轴 LM 轨道 加油 不可 不可 3 个月 /
2000H
21 U 轴齿轮 加油 不可 不可 3 个月 /
2000H
22 BTU-A 油嘴、LM 导轨 加油 不可 不可 3 个月 /
2000H
