- 11 - 注：高压尾必须可靠接地。工频耐压试验中限流电阻 R 1 应根据工频交流耐压试验成套装置的额定容量来选择。如高压侧额定输出电流在 100 – 300mA 时，可取 0.5 - 1 Ω∕ⅴ（试验电压）；高压侧额定输出电流为 1A 以上时，可取 1Ω∕ⅴ （试验电压）。常用水电阻作为限流电阻，管子长度可按 150KV∕m 考虑，管子的粗细应具有足够的热容量（水阻液配制方法：用蒸 …

- 10 -

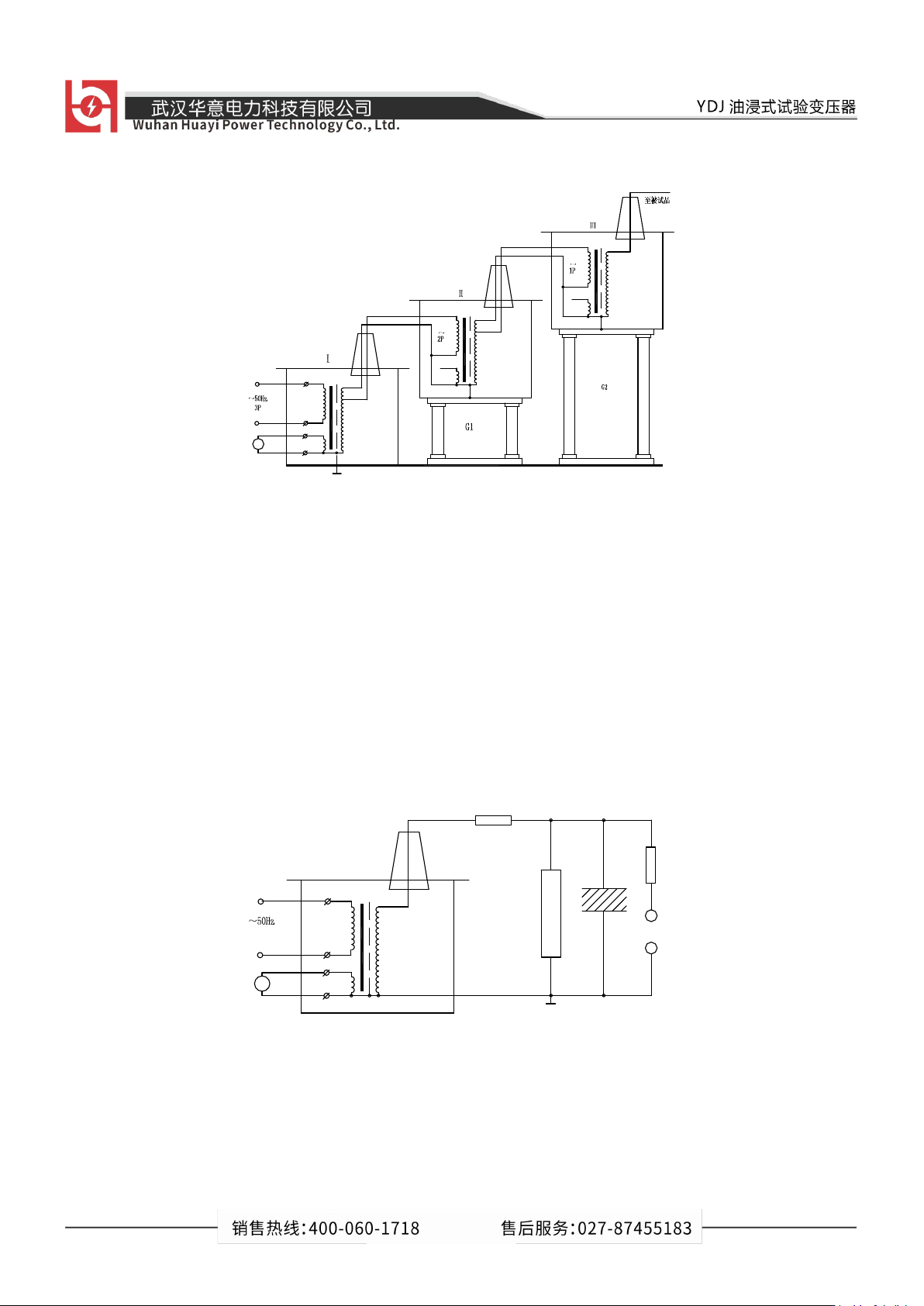

图 5：三台工频交流耐压试验成套装置串级接线原理图

图中：P - 容量（KVA） V – 电压（KV） G

、G

– 绝缘支架

TDM（G）工频交流耐压试验成套装置高压套管中的高压硅堆未画出，其原理与上

图相同。

五、使用方法

1、 YDJ 被试品的工频耐压试验使用接线原理图见图 6。

YDJ(G)

RCF

图 6：被试品工频耐压试验接线图

图中： R

– 限流电阻 RCF – 阻容分压器 R

– 球间隙保护电阻

G – 球间隙 C

– 被试品

- 11 -

注：高压尾必须可靠接地。

工频耐压试验中限流电阻 R

应根据工频交流耐压试验成套装置的额定容量来选

择。如高压侧额定输出电流在 100 – 300mA 时，可取 0.5 - 1Ω∕ⅴ（试验电压）；

高压侧额定输出电流为 1A 以上时，可取 1Ω∕ⅴ（试验电压）。常用水电阻作为限流

电阻，管子长度可按 150KV∕m 考虑，管子的粗细应具有足够的热容量（水阻液配制

方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值）。

球间隙及保护电阻：当电压超过球间隙整定值时（一般取试验电压的 110％ -

120％）球间隙放电，对被试品起到保护作用。球间隙保护电阻可按 1Ω∕ⅴ（试验

电压）选取。

在工频耐压试验中，低压侧测量电压（仪表电压）不是非常准确的，其原因是

由于工频交流耐压试验成套装置存在着漏坑，在这上个漏抗上必然存在着压降或容

升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试

验时，被试品上的电压高于工频交流耐压试验成套装置的输出电压，也就是所谓容

升现象。感应耐压试验时，工频交流耐压试验成套装置的漏抗必须存在着压降。为

了准确测量被试品上所施加的电压，因此常在高压侧接入 RCF 阻容分压器来测量电

压（见图 6）。

工频耐压试验操作注意事项：

（1）试验人员应做好分工，明确相互间联系办法。并有专门人监护现场安

全及观察试品状态。

（2）被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误

差。

（3）对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验

电压，校对各种表计，调整球间隙。

（4）升压速度不能太快，并必须防止突然加压。例如调压器不在零位的突

然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。

- 12 -

（5）当电压升至试验电压时，开始计时，到 1min 后，迅速降压到 1∕3 试

验电压以下时，才能拉开电源。

（6）在升压或耐压试验过程，如发现下列不正常情况时，应立即降压，切

断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；

③被试品内有不正常的声音。

（7）耐压试验前后应测量绝缘电阻，检查绝缘情况。

（8）设备单次运行时间不超 5min

2、 TDM（G）工频交流耐压试验成套装置在做被试品的直流耐压或泄漏试验时

接线原理图如图 7。

注：此试验应先抽出短路杆“D”，图 7 中所示。

TDM(G)

RCF

图 7：高压直流泄漏试验接线图

图中：V

– 高压硅堆 R

– 限流电阻 C

– 高压滤波电容

RCF – 阻容分压器 C

– 被试品 uA – 带保护微安带

泄露试验中限流电阻 R

选择在额定输出电压时，输出端短路电流不超过高压硅

堆的最大整流电流。如电压硅堆的最大整流电流为 100mA 时用于 60KV 的试验装置中，

限流电阻按 R

=60/0.1=600KΩ选择。限流电阻还应具有足够的容量和沿面放电距离。

高压滤流电容 C

一般选择在 0.01 – 0.1uF，当被试品的电容量很大时，C

可省略

不用。
