- 12 -
（5） 当电压升至试验电压时，开始计时，到 1min 后，迅速降压到 1∕3 试
验电压以下时，才能拉开电源。
（6） 在升压或耐压试验过程，如发现下列不正常情况时，应立即降压，切
断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；
③被试品内有不正常的声音。
（7） 耐压试验前后应测量绝缘电阻，检查绝缘情况。
（8） 设备单次运行时间不超 5min
2、 TDM（G）工频交流耐压试验成套装置在做被试品的直流耐压或泄漏试验时
接线原理图如图 7。
注：此试验应先抽出短路杆“D”，图 7 中所示。

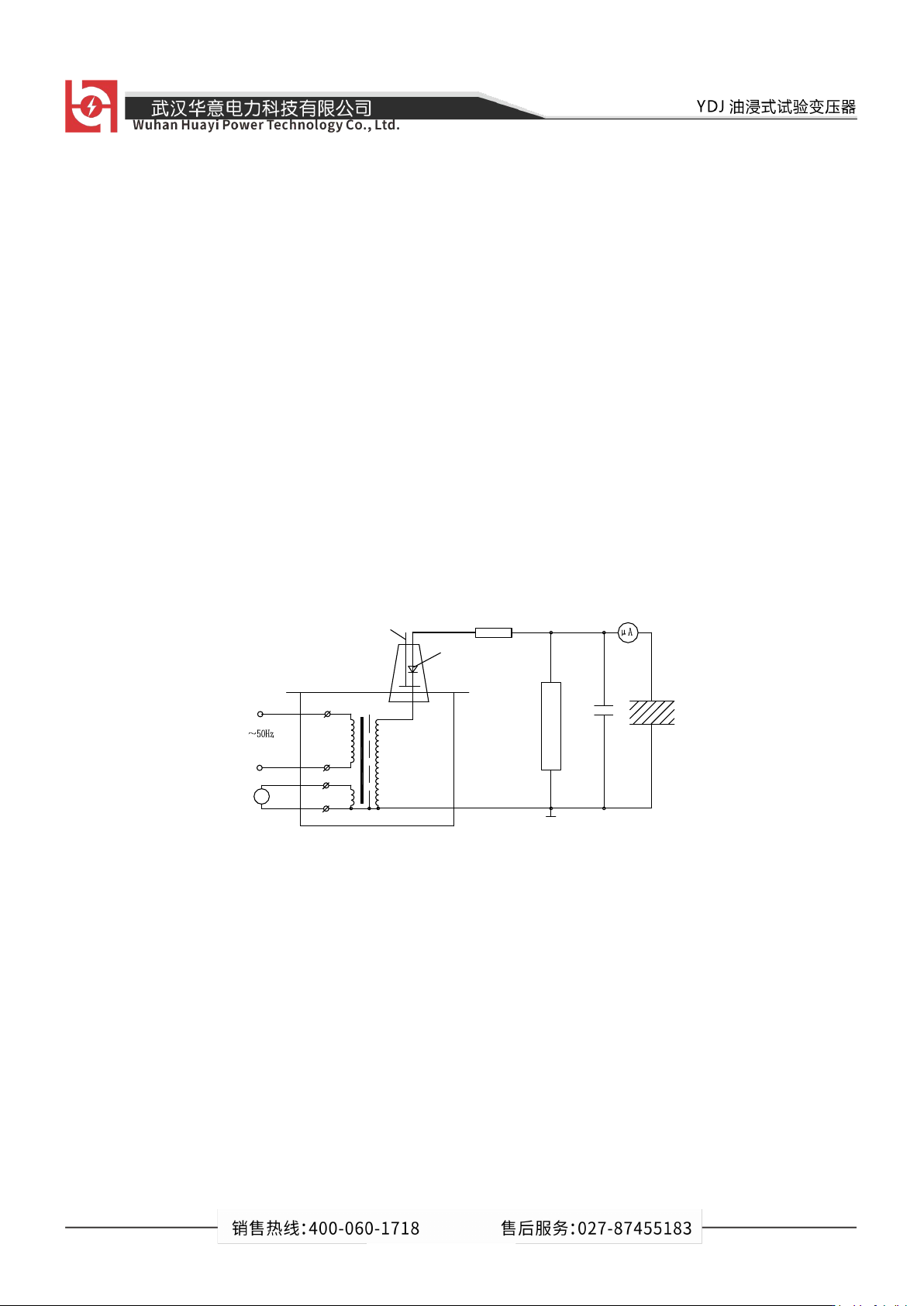

图 7：高压直流泄漏试验接线图
图中：V
D
– 高压硅堆 R
1
– 限流电阻 C
1
– 高压滤波电容
RCF – 阻容分压器 C
X
– 被试品 uA – 带保护微安带
泄露试验中限流电阻 R
1
选择在额定输出电压时，输出端短路电流不超过高压硅
堆的最大整流电流。如电压硅堆的最大整流电流为 100mA 时用于 60KV 的试验装置中，
限流电阻按 R
1
=60/0.1=600KΩ选择。限流电阻还应具有足够的容量和沿面放电距离。
高压滤流电容 C
1
一般选择在 0.01 – 0.1uF，当被试品的电容量很大时，C
1
可省略
不用。
- 13 -
泄漏试验的操作及注意事项：
（1） 试验前应先检查被试品是否停电，接地放电，一切对外连线是否擦干
净。要严防将试验电压加到有人工作的部位上去。
（2） 接好试验装置的接线后，应复查无误后才可加压。应特别注意检查高
压设备及引线与地、与操作人员工安全距离，被试品的外壳是否可靠接地，要按安
全规程中所规定的内容进行试验。
（3） 对于大电容量设备应缓慢升压，防止被试品的充电电流烧坏微安表。
必要时应分级加压，分别读取各级电压下微安表的稳定读数。
（4） 试验过程，应密切监视被试品、试验装置、微安表，一旦发生击穿、
闪烁等异常现象应立即降压，切断电源，并查明原因，详细记录。
（5） 试验完毕，降压，切断电源后应将被试品及试验装置本身充分放电。
六、注意事项
1、 按照您所进行的试验接好工作线路。工频交流耐压试验成套装置的外壳以
及操作系统的外壳必须可靠接地。试验变压的高压绕组的 X 端（高压尾）以及测量
绕组的 F 端必须可靠接地。
2、 做串级试验时，第二级、第三级工频交流耐压试验成套装置的低压绕组成
X 端，测量绕组的 F 端以及高压绕组的 X 端（高压端）均接本级工频交流耐压试验成
套装置具外壳。第二级、第三级工频交流耐压试验成套装置的外壳必须通过绝缘支
架接地。
3、 接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开
始升压。
4、 从零开始匀速旋转调压器手轮升压。升压方式有：快速升压法，即 20s 逐
级升压法；慢速升压法，即 60s 逐级升压法；极慢速升压法供选用。电压从零开始按
一定的升压方式和速度上升到您所需的额定试验电压的 75％后，再以每秒 2％额定
- 14 -
试验电压的速度升到您所需的试验电压，并密切注意测量仪表的及被试品的情
况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即
降压，切断电源，查明情况。
5、 试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。
6、 本产品不得超过额定参数使用。除试验必需外，决不电压通电或断电
7、 使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国家有关
标准和操作规程。可参照 GB311.1 – 97《高压输变设备的绝缘配合，高压试验技术》；
《电气设备预防性试验规程》等。
七、工频交流耐压试验成套装置的容量选择
标称工频交流耐压试验成套装置容量 Pn 的确定公式：Pn=KVn
2
ωC
t
×10
-9
式中： Pn----标称工频交流耐压试验成套装置容量（KVA）
Vn-----工频交流耐压试验成套装置的额定输出高压的有效值（KV）
K-------安全系数。K≥1，标称电压 Vn≥1MV 时，K=2，标称电压较低
时，K 值可取高一些。
C
t------
被试品的电容量（PF）
ω----角频率，ω=2πf，f-----试验电源的频率
被试设备的电容量 C
t
可由交流电桥测出。C
t
的变化很大，可由设备的类型而定。
典型数据如下：
简单的桥式或悬式绝缘子 几十微法
简单的分级套管 100 – 1000PF
电压互感器 200 – 500PF
电力变压器 < 1000KVA - 1000PF
> 1000KVA 1000 – 10000PF
高压电力电缆和油浸纸绝缘 250 – 300PF/m
气体绝缘 - 60PF/m
