一、概述
本产品（以下简称为 YDJ 型工频交流耐压试验成套装置）是根据机电部《工频
交流耐压试验成套装置》标准在原同类产品基础上经过大量改进后而生产的 TDM（G）
系列轻型交直流高压工频交流耐压试验成套装置的基础上按照国家标准《JB∕T
9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、
结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企
业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下
的绝缘强度试验。是高压试验中必不可少的重要设备。
二、产品型号含义
Y D J C Z —（G）— ∕ X
试验成套装置 中压电压（
KV
）
“单”相 额定高压电压（KV）
“交”流 额定容量（KVA）
“串”级抽头
“中”压抽头 “改”进型
T D M C Z —（G）— ∕ X
试验成套装置 中压电压（KV）
“单”相 额定高压电压（KV）
交直流 额定容量（
KVA
）
“串”级抽头
“中”压抽头 “改”进型
- 7 -
三、产品结构
本产品采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同
轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳
的八角形结构，整体外形显得美观大方。其外部结构图见图 1，内部结构图见图 2。

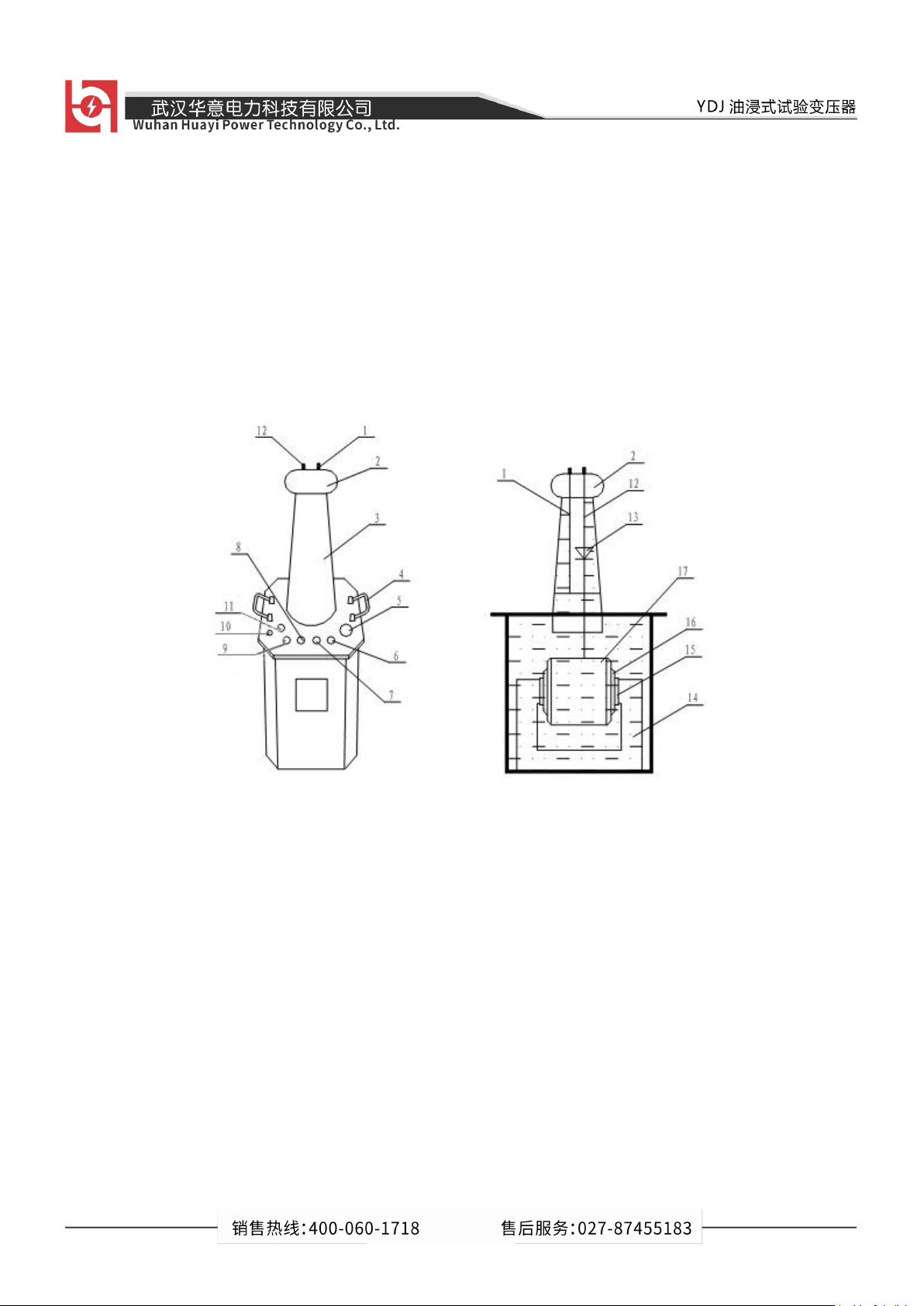

图 1：单台工频交流耐压试验 图 2：单台工频交流耐压试验
成套装置外部结构示意图 成套装置内部结构图
1-短路杆 D 2-均压球 3-高压套管 4-变压器提手
5-油阀 6～7-次压输入 a、x 8～9-测量端子 E、F
10-变压器外壳接地端 11-高压尾 X 12-高压输出 A
13-高压硅堆 14-变压器油 15-铁芯
16-次低压绕组 17-测量绕组 18-二次高压绕组
在工频交流耐压试验成套装置中，a、x 为低压输入端子，E、F 为仪表测量端子，
A、X 为高压输出。
- 8 -
四、工作原理
YDJ 系列工频交流耐压试验成套装置为单相变压器，连结组 I. I. 用工频 220V
（10KVA 以上为 380V）电源接入∕XC∕TC（为本公司生产的工频交流耐压试验成套
装置专用设备，详细资料请见其具体使用说明书）系列操作箱（台），经操作箱内自
耦调压器（50KVA 以上调压器外附）调节至 0-200V（或 0-400V）电压输出至 YDJ、
TDM（G）工频交流耐压试验成套装置的初组绕组，根据电磁感应原理，在工频交流
耐压试验成套装置高压绕组可获得试验所需的高电压。

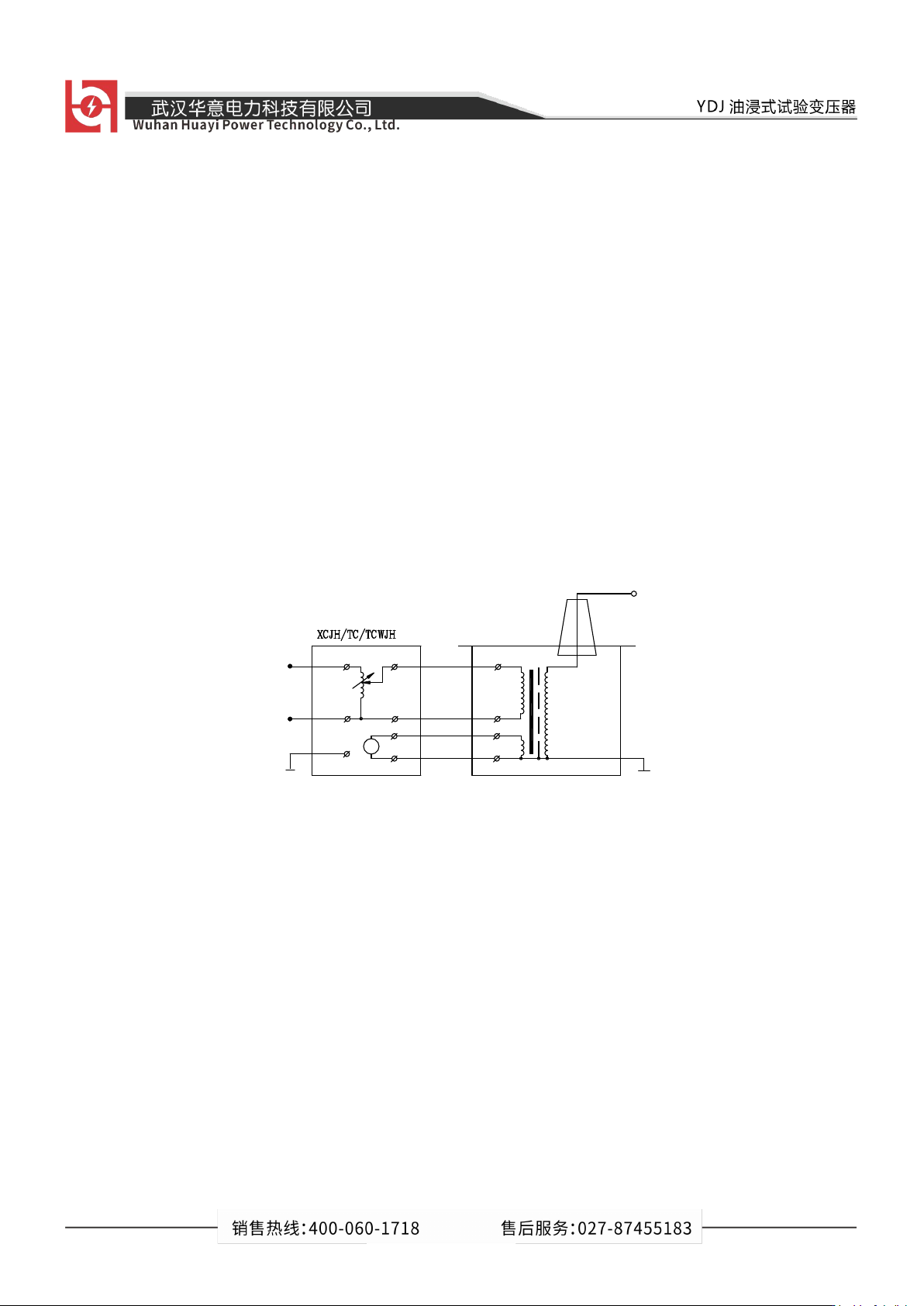

单台试验变的工作原理图见图 3
~
50Hz
A
X
a
x
PE
E
F
A
X
E
F
a
PV
x
A
图 3：单台产品原理图
单台 TDM（G）工频交流耐压试验成套装置的工作原理图见图 4，图中高压套
管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短
路杆将高压硅堆短接时，可获得工频高电压，作为交流输出状态；取消短路杆时，
作为直流输出状态。
