三、产品结构
本产品采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同
轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳
的八角形结构，整体外形显得美观大方。其外部结构图见图 1，内部结构图见图 2。
图 1：单台工频交流耐压试验 图 2：单台工频交流耐压试验
成套装置外部结构示意图 成套装置内部结构图
1-短路杆 D 2-均压球 3-高压套管 4-变压器提手
5-油阀 6～7-次压输入 a、x 8～9-测量端子 E、F
10-变压器外壳接地端 11-高压尾 X 12-高压输出 A
13-高压硅堆 14-变压器油 15-铁芯
16-次低压绕组 17-测量绕组 18-二次高压绕组
在工频交流耐压试验成套装置中，a、x 为低压输入端子，E、F 为仪表测量端子，
A、X 为高压输出。
- 8 -
四、工作原理
YDJ 系列工频交流耐压试验成套装置为单相变压器，连结组 I. I. 用工频 220V
（10KVA 以上为 380V）电源接入∕XC∕TC（为本公司生产的工频交流耐压试验成套
装置专用设备，详细资料请见其具体使用说明书）系列操作箱（台），经操作箱内自
耦调压器（50KVA 以上调压器外附）调节至 0-200V（或 0-400V）电压输出至 YDJ、
TDM（G）工频交流耐压试验成套装置的初组绕组，根据电磁感应原理，在工频交流
耐压试验成套装置高压绕组可获得试验所需的高电压。
单台试验变的工作原理图见图 3
~
50Hz
A
X
a
x
PE
E
F
A
X
E
F
a
PV
x
A
图 3：单台产品原理图

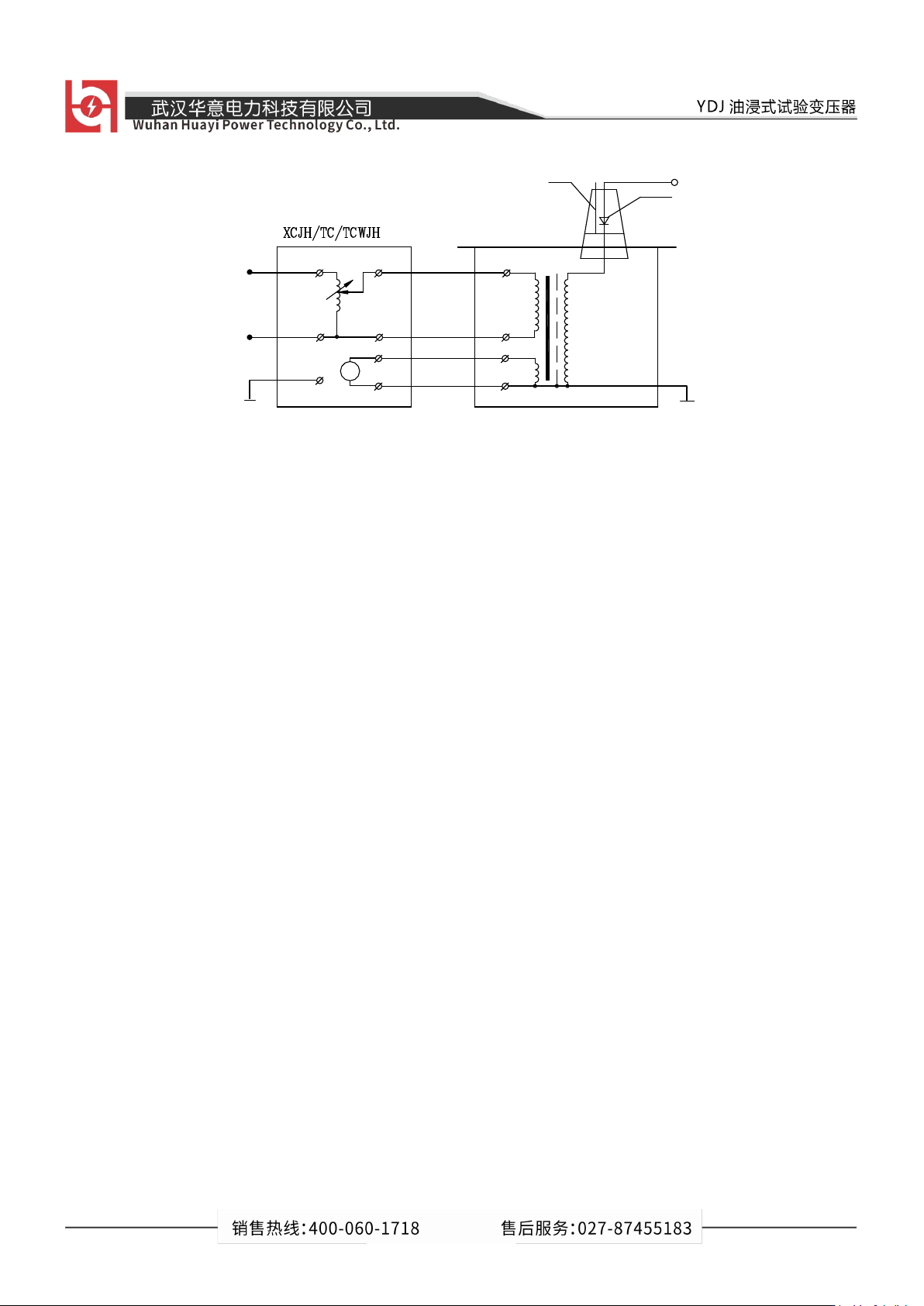

单台 TDM（G）工频交流耐压试验成套装置的工作原理图见图 4，图中高压套
管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短
路杆将高压硅堆短接时，可获得工频高电压，作为交流输出状态；取消短路杆时，
作为直流输出状态。
- 9 -
~
50Hz
x
X
PV
PE
F
E
A
a
x
F
E
X
a
A
A
V
D
D
图 4：单台 TDM（G）交直流工频交流耐压试验成套装置原理图
图中：D – 短路杆 VD – 高压硅堆
三台工频交流耐压试验成套装置串级获得更高电压的结线原理见图 5。串级高
压工频交流耐压试验成套装置有很大的优越性，因为整个试验装置由几台单台工频
交流耐压试验成套装置组成，单台工频交流耐压试验成套装置容量小、电压低、重
量轻，便于运输和安装。它既然可串接成高出几倍的单台工频交流耐压试验成套装
置输出电压组合使用，又可分开成几套单台工频交流耐压试验成套装置单独使用。
整套装置投资小，经济实惠。图 5 中，在第一级和第二级的每个单元工频交流耐压
试验成套装置中都有一个励磁绕组 A
1
、C
1
和 A
2
、C
2
。在串级试验变器基本原理图中，
低压电源加在工频交流耐压试验成套装置 I 的初级绕组 a1x1 上，单台试验变压Ⅰ、
Ⅱ、Ⅲ的输出电压都是 V。励磁绕组 A
1
、C
1
给第二级工频交流耐压试验成套装置Ⅱ
的初级绕组供电；第二级工频交流耐压试验成套装置Ⅱ的励磁绕组 A
2
、C
2
给第三级
工频交流耐压试验成套装置Ⅲ的初级绕组供电。第二级工频交流耐压试验成套装置
Ⅱ和第三级工频交流耐压试验成套装置Ⅲ的箱体分别处在对地为 1V 和 2V 的高电位
上，所以箱体对地是绝缘的，工频交流耐压试验成套装置 I 的箱体是接地的。这样
第一级、第二级、第三工频交流耐压试验成套装置对地的额定输出电压分别为 1V、
2V、3V；其额定容量分别为 3P、2P、1P。
