4- 2 设备规格 4-2- 1 电气规格与环境条件 RX-7 供给 电源 电压 三相 AC 200V （标准 ） 三相 AC 220V / 240V （选择北美规格选 项变压器时） 三相 AC 380V / 400V / 415V （选择欧美规格 选项变压 器时） * 注 1 频率数 50/60Hz 视在功率 3.3kVA 峰值电流 （ AC200V ） 66.5A 供给空气 气压 0.5± 0.05 MPa 干燥空气 最大 空气消耗…
4
规格
4-1 基本规格
RX-7
传送基准 仅前侧基准
对应语言 日文、英文、中文（简体字、繁体字）实时切换
基板传送高度
900mm （-10/+30）mm
950mm （-20/+15）mm
元件高度 3mm
Head 规格 Left ： 16 吸嘴 Head Right ： 16 吸嘴 Head
元件识别方式 CCD 摄像机（反射照明、透射照明）
元件贴装速度
芯片元件
（IPC9850）
75,000(CPH) (按双通道传送使用前侧通道时) *注 1
元件尺寸 0402～□5mm
贴装精度
0402～1005 ±30μm
1608 以上的方形芯片
±40μm（参考）
方形芯片 LED ±40μm（参考）
元件安装数 最大 76 种（使用 EF08HDR 时） *注 2
EN 规格 对应
*注 1 Cpk≧1 以上规定仅为 0603R
*注 2 8mm 双通道送料器与 12mm 带式送料器的对应时间，请咨询本公司营业部门或代理店。
5
TM
PDF Editor
4-2 设备规格
4-2-1 电气规格与环境条件
RX-7
供给电源
电压
三相AC 200V （标准）
三相AC 220V / 240V （选择北美规格选项变压器时）
三相 AC 380V / 400V / 415V
（选择欧美规格选项变压器时） *注 1
频率数 50/60Hz
视在功率 3.3kVA
峰值电流
（AC200V）
66.5A
供给空气
气压 0.5±0.05 MPa 干燥空气
最大空气消耗量 20L/min(标准状态) *注 2
环境条件
运行时
温度 +10～+35℃
保证精度的温度 +20～+25℃
湿度 30～70%RH (但，不能结露)
标高 1,000m 以下
运输及保管
温度
-20～+65℃
(不超过 24 小时短期为最高+70℃)
湿度 30～80%RH (但，不能结露)
噪音 72dB(A)以下 *注 3
污染度 2 (IEC60664-1 基准、相当于一般电子基板贴装生产线)
过电压等级 Ⅲ（IEC60664-1 基准）
*注 1：没有附带电源电缆，要使用各相 3.5 mm
2
以上的电缆
*注 2：标准状态：温度 20℃、绝对压力 0.1MPa(=100kPa=1bar)、相对湿度 65％的空气状态。
必要供应空气量的计算如下所示：
20 L/min（标准状态）时⇒ 20/0.926（系数）= 21.6L/min 以上的必要供应。
*注 3：按以下条件测量
• 距离机器前面 1m，距离地面 1.5m 高度
• 运行通常预想的动作，前面护罩处于关闭状态
6
TM
PDF Editor

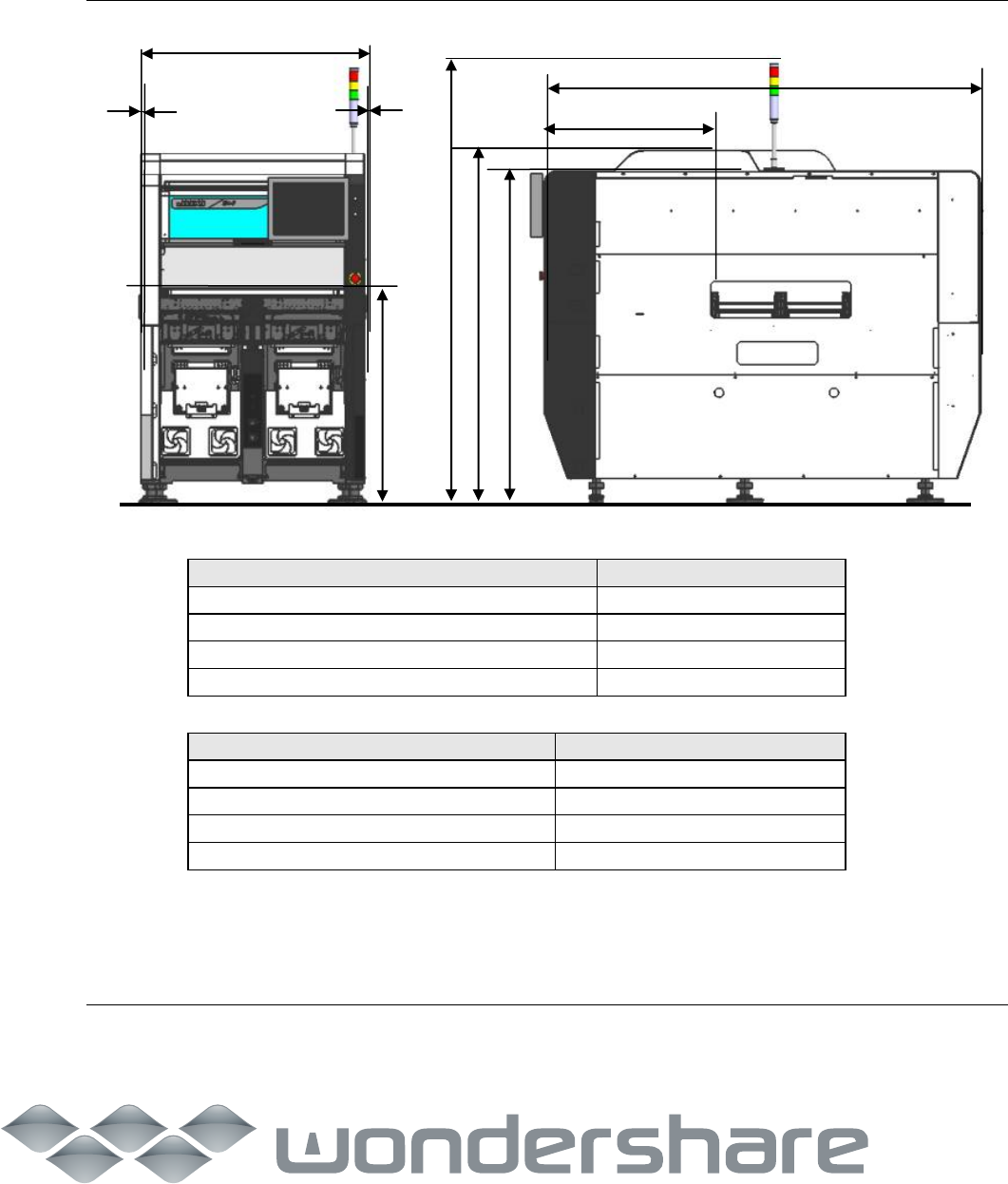

4-2-2 外形尺寸
尺寸 双通道传送规格
A（传送长度） 998mm
C（不含 LCD） 1895mm
H（传送突出量） 8mm
I(从护罩前面到基准侧基板传送通道) 752.5mm(前侧)
尺寸
B（从地面到传送带上面） 900mm
E（从地面到护罩上面①） 1,440mm
F（从地面到护罩上面②） 1,530mm
G（从地面到信号灯上面） 1,920mm
最大突起物除外。 ※1 尺寸的公差为±5mm。
4-2-3 主机重量
1,950kg ※台架、选项类除外
H
H
C
B
G
F
E
I
A
7
