5 标准功能与选购项 5- 1 标准功能 5-1- 1 坏板标记检测功能使用本功能进行设置后，在多电路基板上读取到各条电路的坏板标记 ( 不良电路 ) 时，将不在该电路上贴装元件。标记的大小，最小直径为 2.5mm 以上，与基板颜色必须有充分的反差。基板颜色与标记部位有足够的反射光差时，可切换与基板颜色的明暗反差。 5-1- 2 高度测量装置 ( HMS ) 测量元件或纸带上面的高度，自…

尺寸与公差

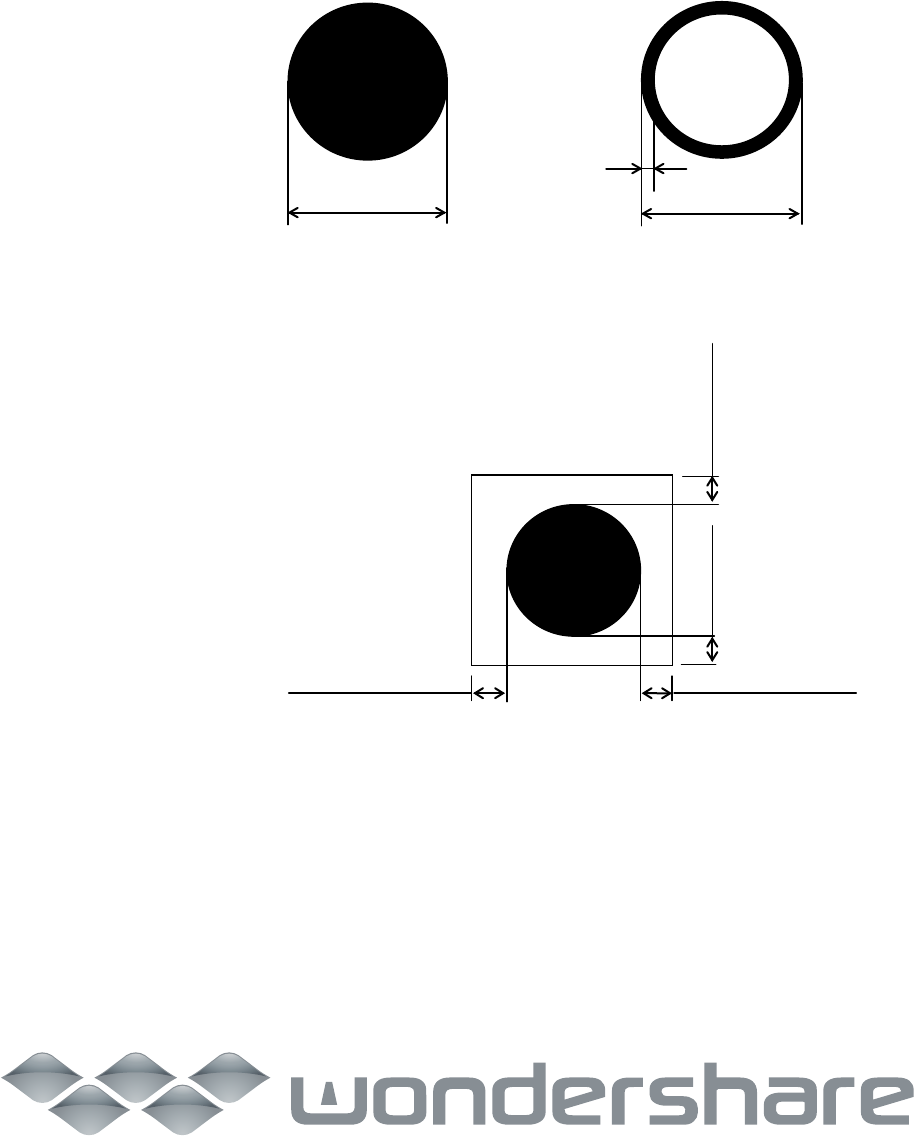

外形尺寸从 0.4mm 进入视场角的范围，公差以数据定义为准。

中空形状的边线部分宽度应在 0.2mm 以上

各识别标记周围空间应无导体图案、阻焊剂以及记号等其他标记，

且该空间的尺寸，最好是离识别标记外围 0.5mm 以上的长方形

识别标记的间隙

0.5mm 以上

0.5mm 以上 0.5mm 以上

0.4～2.0mm

0.2mm 以上

PDF Editor

标准功能与选购项

5-1 标准功能

5-1-1 坏板标记检测功能

使用本功能进行设置后，在多电路基板上读取到各条电路的坏板标记(不良电路)时，将不在该电路上贴

装元件。

标记的大小，最小直径为 2.5mm 以上，与基板颜色必须有充分的反差。

基板颜色与标记部位有足够的反射光差时，可切换与基板颜色的明暗反差。

5-1-2 高度测量装置 (HMS)

测量元件或纸带上面的高度，自动校正吸取高度。

5-1-3 真空泵

可控制空气压缩机的空气消耗量，提高吸取元件时的供气稳定性。

5-1-4 基板宽度自动调整功能(AWC)

可根据基板宽度，自动调整轨道间隔。

5-1-5 送料器悬浮传感器

旨在避免带式送料器没有安装正确时造成机械故障。传感器检测出有问题时，XY 轴即刻停止，并警告

操作员。

5-1-6 统一更换台车（附带自动切带器、垃圾箱）

可在主机上整批地装卸送料器类，在生产中进行下一次生产的送料器外部准备，节约准备工作时间。

5-1-7 灵活校正系统（FCS）

FCS (Flexible Calibration System)的功能：把图像识别过的元件贴在玻璃夹具基板上，用摄像机自动

测量程序设定值与实际贴片位置的差距，计算出贴片时的偏移值。

其一系列操作，在设置夹具基板后，可通过读取程序自动进行。

移动设备时，或定期维护时，可用 FCS 来检查，调整和维持精度。

※ 调整夹具为选购项。

5-1-8 白名单式杀毒软件

防止病毒软件等在工厂出货后入侵的软件的活动。

基板

电路

坏板标记

PDF Editor

5-2 选购项

5-2-1 支援软件

（1）IS Lite

本公司软件 IS 的简化版。通过对生产线（生产现场）配置的 JUKI 贴片机信息的一体化管理，

对其进行优化，提高各生产线的生产效率，降低成本。

PDF Editor
