识别标记形状识别标记以 JIS C5010 「印刷电路板通则」及 JPCA-PB01- 2004 「印刷电路板」为准 • 标准标记有「识别标记形状」所示的 18 种。 • 有关三角形、黑白相间方格状，旋转 90 °、 180 °、 270 ° 后的标记也可识别。识别标记形状 13 TM PDF Editor

基板基准标记识别窗口尺寸

可变更，但要确保「间隙」的识别标记与周围的间隙

识别标记的校正方法

基准标记：在基板上设置 2 处或 3 处标记，用于校正整块基板。检测出 2 处时，可对整块基板

的位置偏移、角度偏移、基板的伸缩进行校正。检测出 3 处时，可进一步对基板的

XY 直角的偏移进行校正。

注：可设置在任意位置上。但有 3 处基准标记时，标记的 3 个点不能排列在一条直线上（推荐将

标记设置在基板的四角位置）

识别标记的基本材质

· 采用未涂层的铜或已涂层的铜（有关涂层请参见「识别标记的涂层」）

· 识别标记表面与相邻的印刷电路配线材质之间，必须有明显的反差

· 识别标记不得被氧化，也不得使用粗劣老化的材质

识别标记的涂层

标记的表面应进行下述涂层加工

· 透明的抗氧化涂层加工

· 镀镍加工

· 镀锡加工

· 镀金加工

· 热空气均涂钎焊加工

PDF Editor

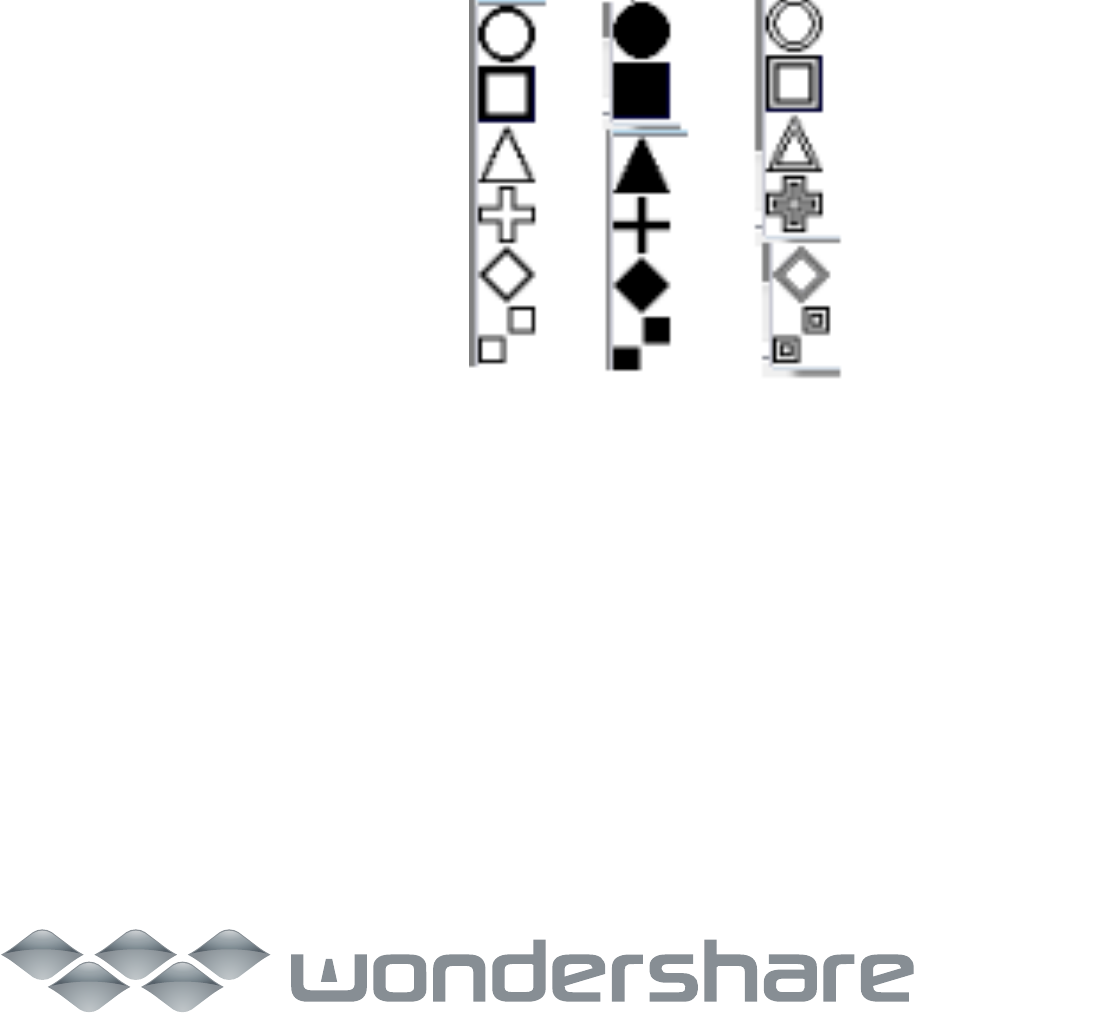

识别标记形状

识别标记以 JIS C5010「印刷电路板通则」及 JPCA-PB01-2004「印刷电路板」为准

• 标准标记有「识别标记形状」所示的 18 种。

• 有关三角形、黑白相间方格状，旋转 90°、180°、270°后的标记也可识别。

识别标记形状

PDF Editor

尺寸与公差

外形尺寸从 0.4mm 进入视场角的范围，公差以数据定义为准。

中空形状的边线部分宽度应在 0.2mm 以上

各识别标记周围空间应无导体图案、阻焊剂以及记号等其他标记，

且该空间的尺寸，最好是离识别标记外围 0.5mm 以上的长方形

识别标记的间隙

0.5mm 以上

0.5mm 以上 0.5mm 以上

0.4～2.0mm

0.2mm 以上
