4-5 贴片精度

*1 单元 1（右）， 2(左)均使用双通道传送的前面一侧的通道。

*2 16 个吸嘴合计判定，不规定各轴的贴片精度。

*3 准备工作有变更时从所有吸嘴各贴片一次以后的第 2 轮（第 17 个）开始适用。

（1）贴片位置（单位：μｍ）

方形芯片 0402R/0402C

±40

方形芯片 0603R

±40

方形芯片 0603C

±40

方形芯片 1005R/1005C

±40

1608 以上的方形芯片

（参考）±60

方形芯片 LED

（参考）±60

Cpk≧1 以上的规定仅为 0603R。

（2）贴片姿势（单位：°）

方形芯片 0402R/0402C

±5

方形芯片 0603R/0603C ±5

方形芯片 1005R/1005C

±5

1608 以上的方形芯片（参考） ±5

方形芯片 LED

（参考） ±5

Cpk≧1 以上不规定。

PDF Editor

4-6 对象基板

4-6-1 基板传送方向

向右传送（从正面看，从左向右方向传送）

向左传送（从正面看，从右向左方向传送）

4-6-2 基板尺寸及重量

项目

规格

基板外形尺寸

双模式 50(W)×50(D) ～ 360(W)×250(D)mm

单模式 50(W)×50(D) ～ 360(W)×450(D)mm

元件可贴装范围

双传送时 min 50×44 ～ max W360×D244mm

单传送时 min 50×44 ～ max W360×D444mm

基板厚度 0.3～6.0mm

基板限制高度上面：3mm 下面：26mm

传送重量

2.0kg 以下

※超过上限时，请咨询本公司

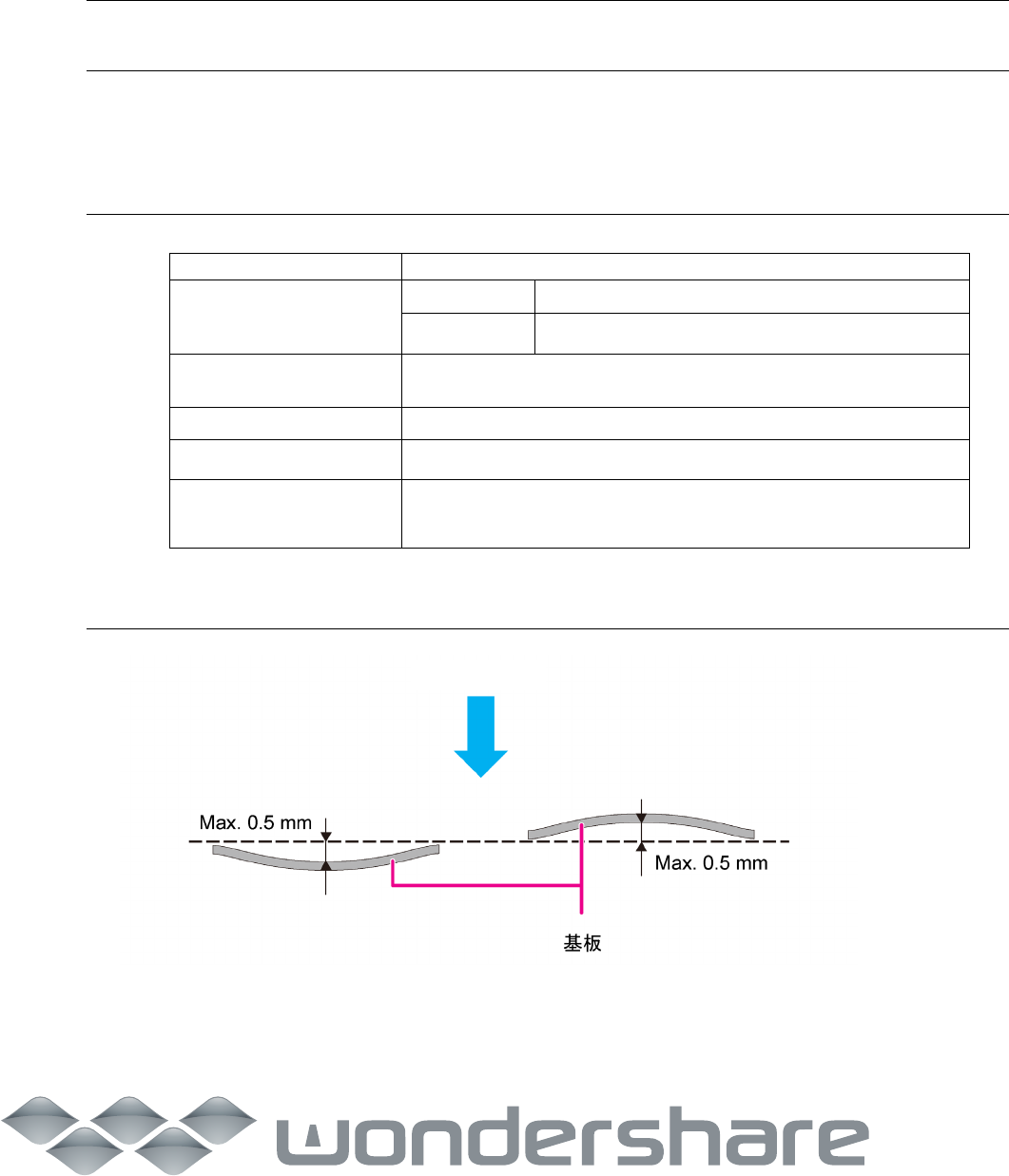

4-6-3 基板容许弯曲范围

元件贴装方向

PDF Editor

12.1mm

4-6-4 基板表面及背面可贴片范围

4-6-5 基板位置校正功能

基板定位

基板定位基准

标准规格（不间断）：通过检测基板端面在目标位置停止

基板基准标记识别视野

摄像机视野范围：12.1 × 9.1mm

焦点深度：±3mm

注：视野的数值为设计值。与实际机器的数值不完全一致。

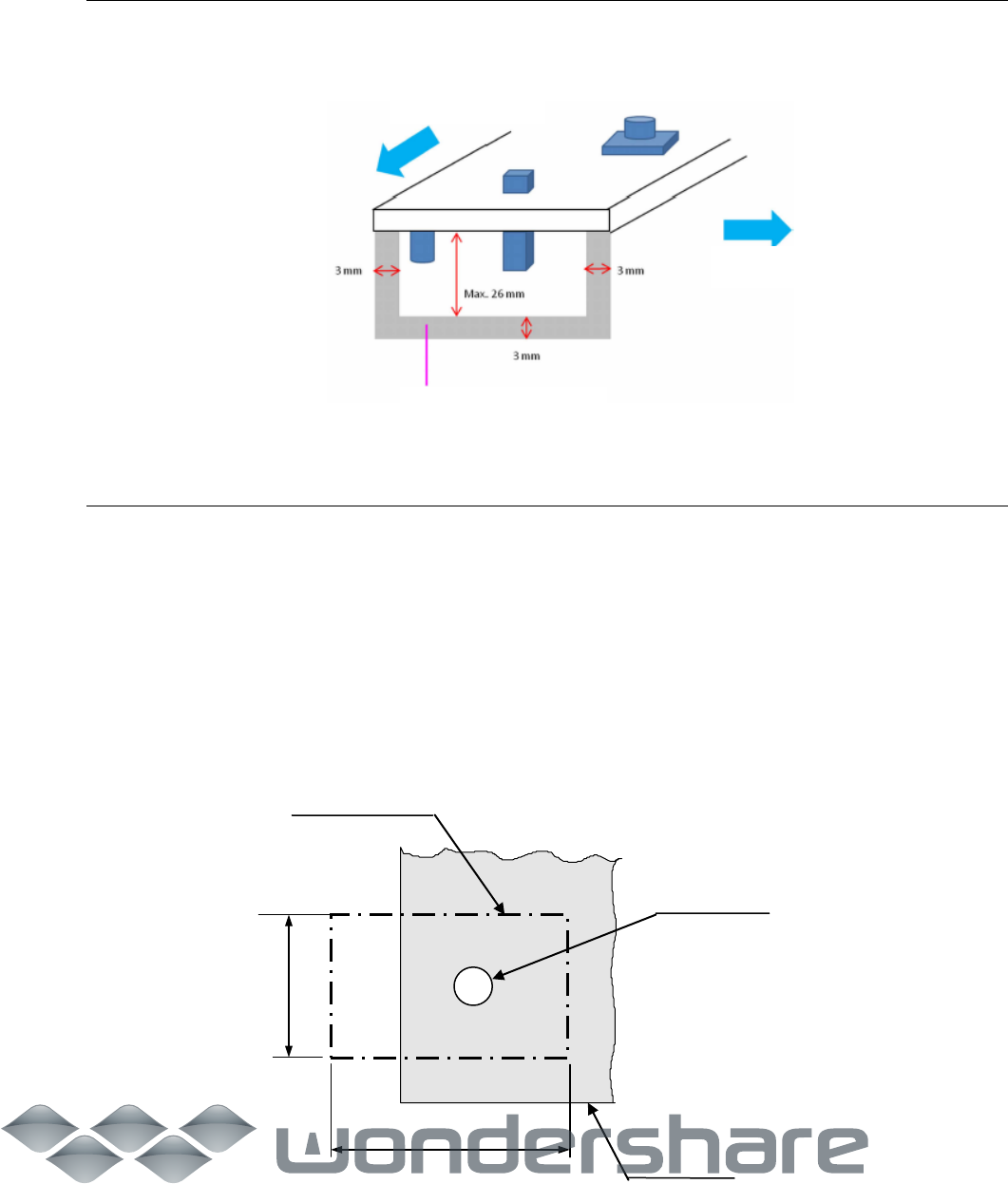

如下图所示，从印刷基板两端向内

3 mm 的范围内不可贴装元件。此外，贴装元件的最大高度为 26 mm

。

基板传送方向

基板前侧

不能有元件的范围

12.1mm

9.1mm

基板识别视野

识别标记

基板
