控制系统
7-1 控制
7-1-1 程序保存
本装置的生产程序保存在主机内部的 HDD 里。
另外，也可从 IS Lite 使用 USB 闪存进行数据移动。
7-1-2 生产程序容量
每条电路的最多实装点数 ：10,000点
每块基板的最多电路数 ：矩阵电路 500个电路
每块基板的最多实装点数 ：10,000点
最大元件数据数 ：为贴片机可贴装的最大限度品种数
最大吸取数据数 ：同上
最大标记注册数 ：校正标记 500 组
7-2 运转模式
生产有以下 3 种运转模式。
通常
在通常模式下进行生产。
试作
在试作模式下进行生产。
通过
不进行贴装元件的动作，仅从上游设备向下游设备传送基板。
19
TM
PDF Editor
8
接口
8-1 电气接口
8-1-1 电信号的种类与含义
下面的“电信号连接概念图”， 是 RX-7 与上下游装置连接电信号的概念图。
在下图里，RX-7 与上游装置间的电信号为①②，与下游装置之间的电信号为③④。
a) 电信号①称为输入信号要求搬出(或 Board available in)，即收到上游装置要求搬出印刷基板的信
号。
b) 电信号②称为输出信号许可搬出(或 Ready out)，即向上游装置发出许可搬出印刷基板的信号。
c) 电信号③称为输出信号要求搬出(或 Board available out)，是向下游装置发出要求搬出印刷基板的信
号。
d) 电信号④称为输入信号许可搬出(或 Ready in)，是收到下游装置许可搬出印刷基板的信号。

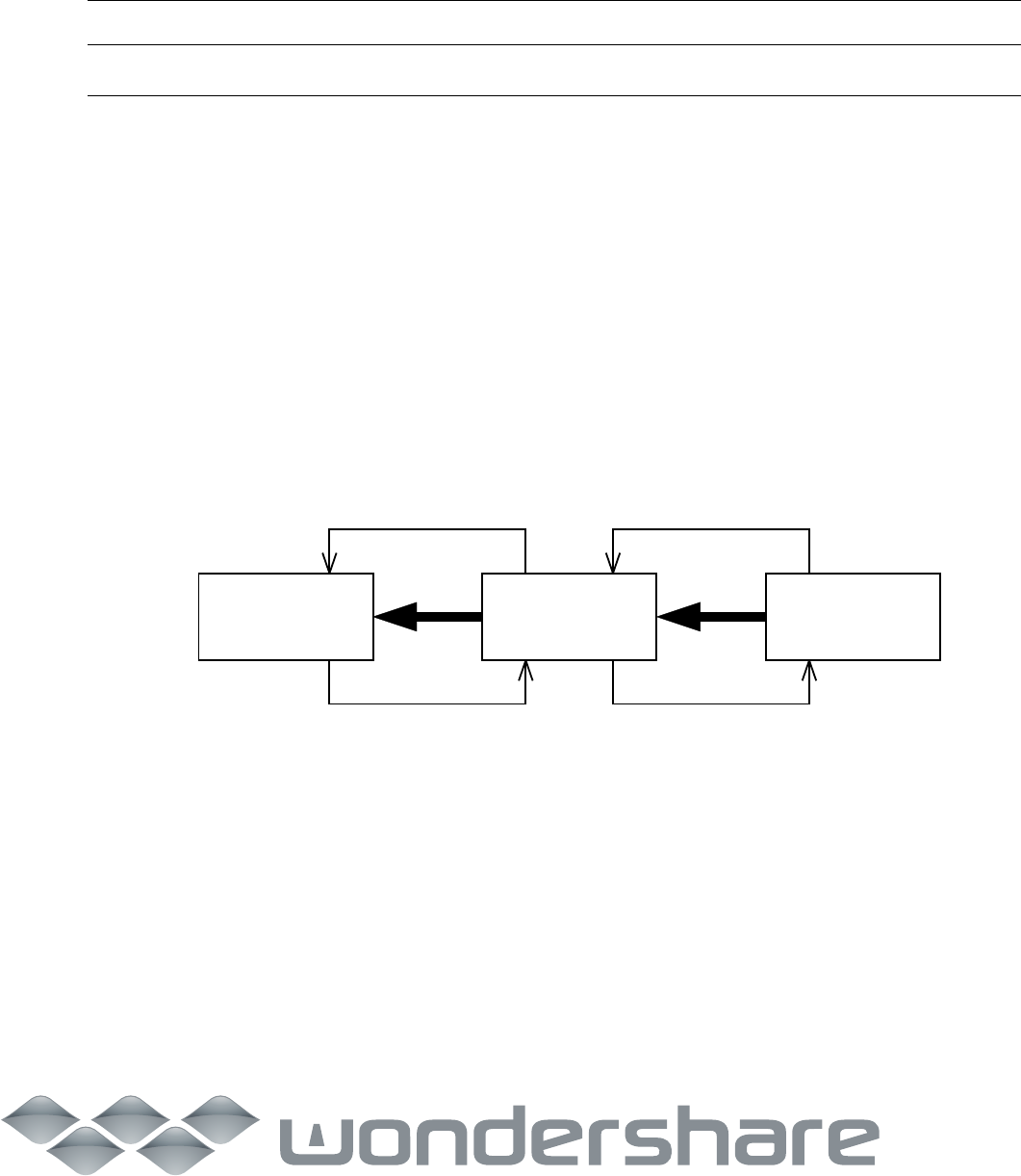

电信号连接概念图
下流側装置
③
①
②
④
マウンター
上流側装置
RX-7
上游装置
下游装置
20
TM
PDF Editor

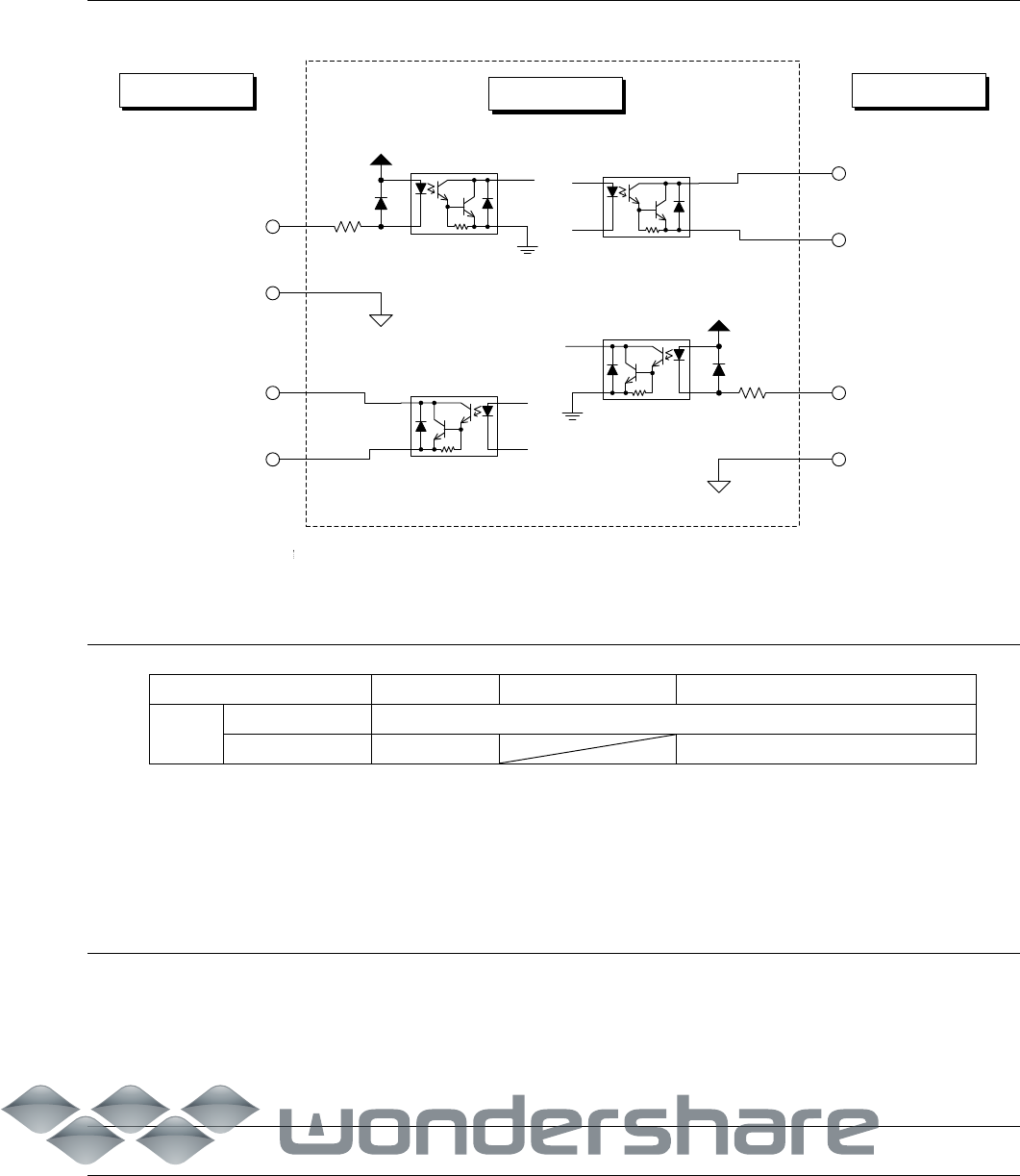

8-2 输入及输出信号接口
24V
搬出要求入力信号
ピン番号：１（フロント側）
ピン番号：９（リア側）
搬出要求信号コモン
ピン番号：２（フロント側）
ピン番号：１０（リア側）
下流側装置
搬出許可出力信号
ピン番号：３（フロント側）
ピン番号：１１（リア側）
搬出許可信号コモン
ピン番号：４（フロント側）
ピン番号：１２（リア側）
24V
搬出許可入力信号
ピン番号：３（フロント側）
ピン番号：１１（リア側）
搬出許可信号コモン
ピン番号：４（フロント側）
ピン番号：１２（リア側）
搬出要求出力信号
ピン番号：１（フロント側）
ピン番号：９（リア側）
搬出要求信号コモン
ピン番号：２（フロント側）
ピン番号：１０（リア側）
マウンタ
上流側装置
图 信号接口与连接端子
8-2-1 连接电缆规格
请按照各连接的机型，使用以下电缆。
使用电缆表 RX-7 RX-6、KE-3020V 检查机型、其他（双模式机器）
RX-7
单模式 0、1、2
双模式 1 2
1：连接电缆 1（标准附属）
2：连接电缆 2（选购项）
0：连接电缆（以往产品）
8-3 数据接口
备有连接IS Lite的LAN（10/100BASE）接口。
主机可使用USB接口CD-ROM。
（前侧备有2个USB端口、后侧有2个USB端口）
8-4 工具的连接
8-4-1 管线接口
主机端供气口装备有日東工器制造的管线接口(20PM)。
有工厂方附带的 One Touch Coupler。
・日東工器㈱ 制 High Coupler 型号 20SH
贴片机
下游装置
上游装置
输入信号要求搬出
针号：
1（前侧）
针号：
9（后侧）
公用信号要求搬出
针号：
2（前侧）
针号：
10（后侧）
输出信号许可搬出
针号：
3（前侧）
针号：
11（后侧）
公用信号许可搬出
针号：
4（前侧）
针
号：12（后侧）
输出信号要求搬出
针号：
1（前侧）
针号：
9（后侧）
公用信号要求搬出
针号：
2（前侧）
针号：
10（后侧）
输入信号许可搬出
针号：
3（前侧）
针号：
11（后侧）
公用信号许可搬出
针号：
4（前侧）
针号：
12（后侧）
