注油方法 4-9 图 4-3. Y 轴注油措施操作示前移导向块的于适当止。  教盒 X 轴向动到 Y 轴 LM 注油嘴 (A) 位的注油地点为

Samsung Component Placer SM421 Maintenance Reference

 作业空间不足时手动向前移动贴装头组件，使之位于X轴中央。

 使用本公司提供的Cleaning Kit的干净布块，除去LM导轨和Ball Screw的灰尘等

污质。

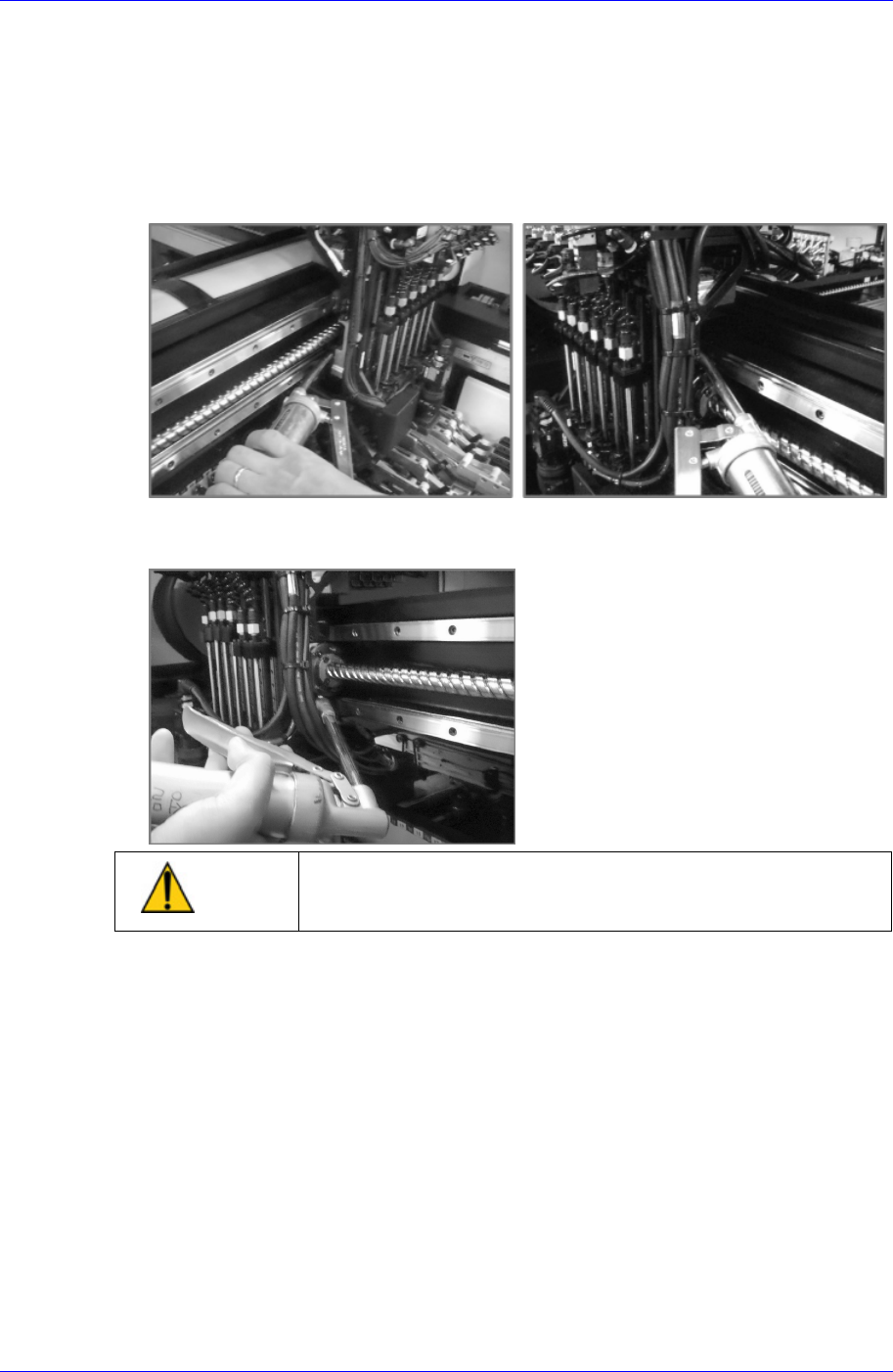

 通过注油嘴(A)(B)，用本公司提供的润滑脂注油器往贴装头组件基准左、右侧

的LM导轨注入适量的油。

 通过贴装头组件基准左侧的Ball Screw Nut的Grease Nipple(C) ，使用本公司提

供的润滑脂注油器注入适量的润滑脂。

注意

使用指定的注油器，把指定的润滑脂用指定的方法进行注油

。不使用其他方法进行注油。

4.2.2.2. Y轴 LM Guide Rail, Ball Screw

检点

 检查LM导轨和Ball Screw有无灰尘或斑点。

 因LM 导轨和Ball Screw过于干燥，降低润滑性能会增大噪音，请检查润滑状

态。

4-8

注油方法

4-9

图 4-3. Y轴注油

措施

操作示前移导向块的于适当

止。

 教盒X轴向动到Y轴LM 注油嘴(A)位的注油地点为

Samsung Component Placer SM421 Maintenance Reference

警告

单击 Teaching Box 的”Motor Free”键后，单击正面操作面板

的”Stop” 与”Reset”键。检验时，必须关闭电动机的电源。

 使用本公司提供的Cleaning Kit的干净布块除去LM 导轨的灰尘等污质。

 使用本公司提供的注油器，通过设备前面的Y1, Y2 LM导向块的注油嘴(A)，

注入适量的润滑脂。

 操作示教盒X轴移动到Y轴LM导向块的注油嘴(B)(C)位于适当的注油地点为止

。

 使用本公司提供的Cleaning Kit的干净布块，除去LM导轨和Ball Screw灰尘等污

质。

 设备后方的Y轴LM Guide Block和Ball Screw的 Grease Nipple(B)(C)，使用本公

司提供的润滑脂注油器注入适量的润滑脂。

4-10
