Samsung Component Placer SM421 Maintenance Refer ence  按照卸载的逆方向组装。注意组装 Vacuum Filter 下端的铝盖时，如果用力过大会损坏 Filt erAcrylic 盖儿。请用适当的力进行组装。 3.2.3. 压缩气部分（ Air 部）检点  用手触觉检查和耳闻漏气检查该部位。  检查设备各部位的 Air 分配器及 Solenoid 阀和 Cylin…

定期检验

3-15

Filter Element 的更换方法

 从Vacuum Filter的一次性装置分离盘管。

Air Module

Vacuum Filter

Coil tube

 用手逆时针方向转动Vacuum Filter下端的铝盖(A)，分离出铝盖后，交替 Filter

Element。

(Filter Element: J7458002A)

Filter

Element

 请参照上述内容中关于Spindle的清洗方法来清洗Spindle。

Samsung Component Placer SM421 Maintenance Reference

 按照卸载的逆方向组装。

注意

组装 Vacuum Filter 下端的铝盖时，如果用力过大会损坏 Filt

erAcrylic 盖儿。请用适当的力进行组装。

3.2.3. 压缩气部分（Air部）

检点

 用手触觉检查和耳闻漏气检查该部位。

 检查设备各部位的Air 分配器及Solenoid阀和Cylinder的Fitting 连接部是否发生

异常漏气。

 检查 coil tubes是否扭在一起并干涉到其它部品。

3-16

定期检验

3-17

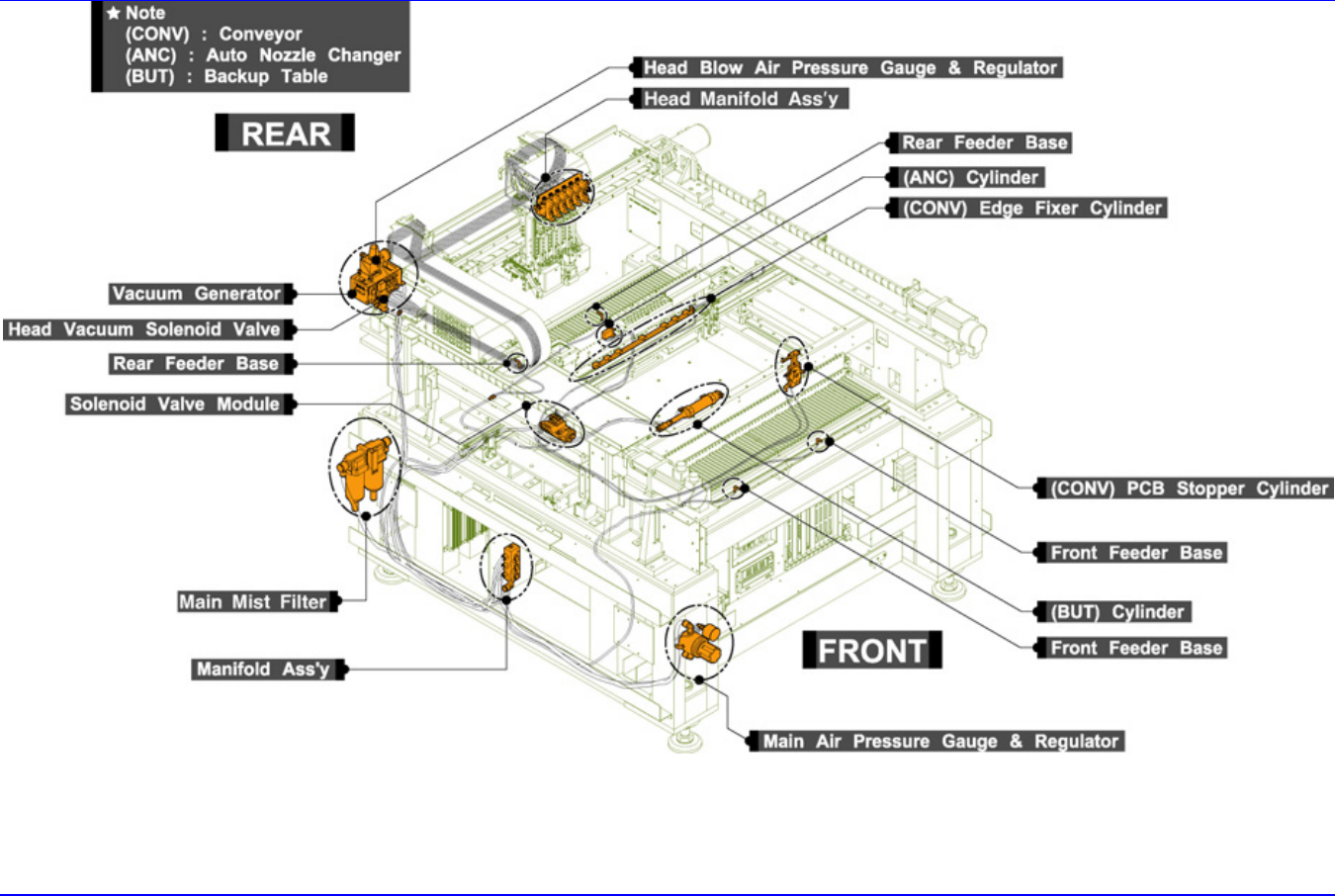

图

3-3. Air

部检查部位措施
