定期检验 3-13 作业空间不足时，请手动向前移动 贴装头组件。 关闭设备前面的主开关。 主开关的关闭方向 ( 逆时针方向 ) 透过 Filter acrylic 盖儿，用肉眼观察 F ilter Element 是否有轻微变 色，即使干净， 也要一个月清洗一次 Spindle 。 ( 主张一个月一次 ) Spindle 的清扫方法 从 Spindle 的一次性装置分离盘管。 Coil T ube Spindle 的 o…
Samsung Component Placer SM421 Maintenance Reference
措施
Vacuum Filter
Filter Element
Filter Acryl cover
操作示教盒最大限度向前移动贴装头组件。
警 告
单击 Teaching Box 的”Motor Free”键后，单击正面操作面板
的”Stop” 与”Reset”键。检验时，必须关闭电动机的电源。
3-12
定期检验
3-13
作业空间不足时，请手动向前移动贴装头组件。
关闭设备前面的主开关。
主开关的关闭方向
(逆时针方向)
透过Filter
acrylic盖儿，用肉眼观察Filter Element是否有轻微变色，即使干净，
也要一个月清洗一次Spindle。(主张一个月一次)
Spindle 的清扫方法
从 Spindle 的一次性装置分离盘管。
Coil Tube
Spindle 的 one
touch fitting

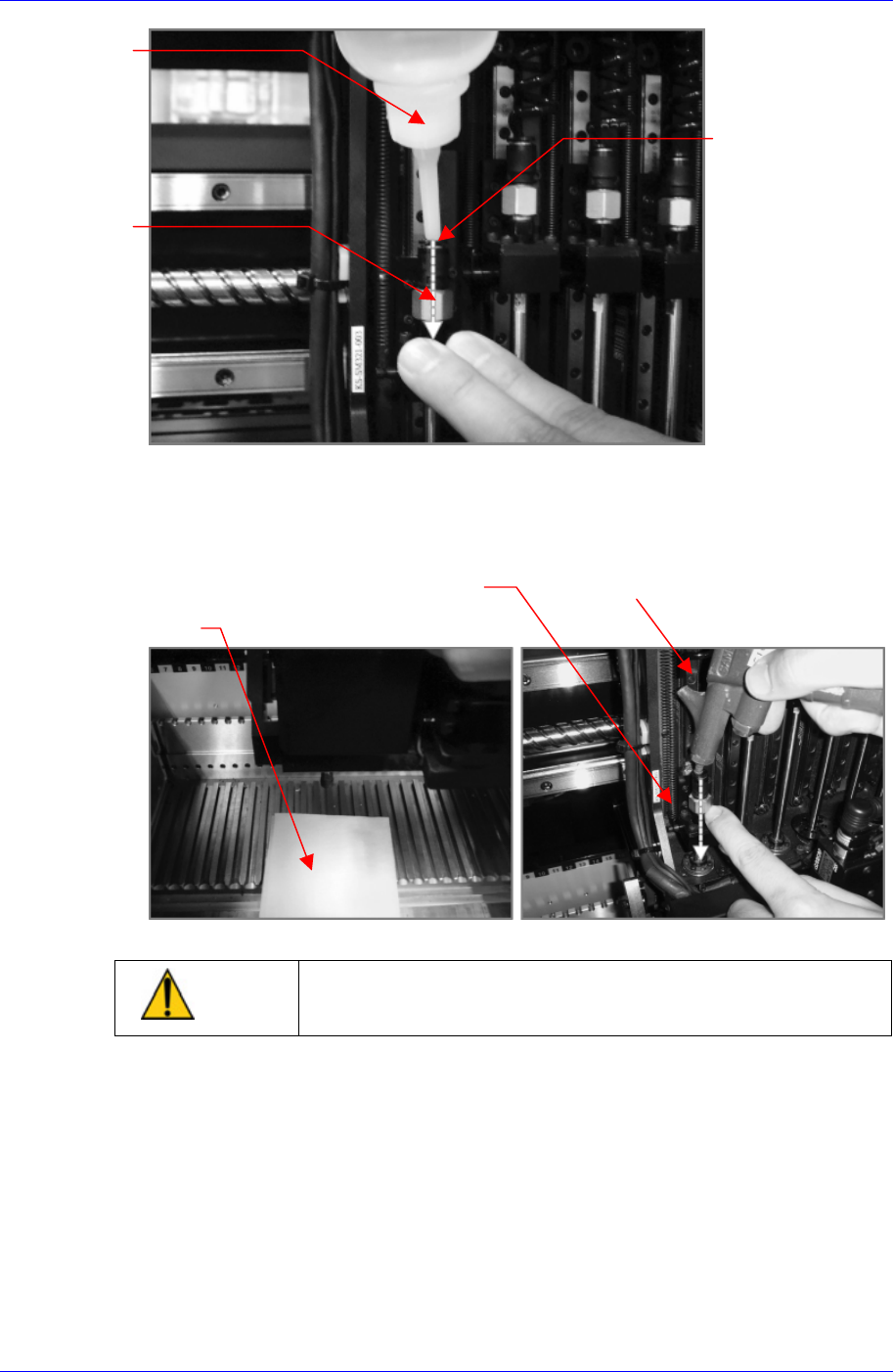

给 Spindle 的一次性装置的孔上注入适当量的清洁酒精。
Samsung Component Placer SM421 Maintenance Reference
Alcohol
Spindle 的 one-
touch fitting 的孔
酒精注入方向
在锭子下面的孔上垫柔软的麻布后，利用 Air Gun 吹干内部残留的酒精和异
物，以防酒精四溅。
空压喷射方向
Air Gun
Soft clothe
住 意
在使用风枪时如果不戴保护眼镜可能会伤害到眼睛。请在使
用风枪时戴上保护眼镜。
按照卸载的逆方向组装。
透过Filter Acrylic 盖儿，用肉眼观察Filter Element是否已严重变色，此时要更
换Filter Element。
(主张每六个月更换一次，或者根据作业环境提前更换。)
