Nachrüstanleitung PE-Folie X-Kabelschlepp HF-Serie Ausgabe 01/2006 13 1.6 Einlegen der inneren Schutzfolie : Legen Sie die PE-Folie zwischen Port alkabel und Pneumatikschläuche ei n. Die Folie sollte am oberen X-Kabel sc…
Nachrüstanleitung PE-Folie X-Kabelschlepp HF-Serie
Ausgabe 01/2006
12
: Verschieben Sie den Bestückkopf so, daß die beiden X-Kabelklemmen ungefähr übereinander
stehen.
1
: Ersetzen Sie in den Klemmen eventuell vorhandene Beilage durch solche anderer Stärke nach
folgender Zuordung:
Beilage mit 3 mm wird ersetzt durch Beilage mit 2 mm,
Beilage mit 6 mm wird ersetzt durch Beilage mit 5 mm.
1
Klemme
Beilage 2 mm
Beilage 5 mm
Nachrüstanleitung PE-Folie X-Kabelschlepp HF-Serie
Ausgabe 01/2006
13
1.6 Einlegen der inneren Schutzfolie
: Legen Sie die PE-Folie zwischen Portalkabel und Pneumatikschläuche ein.
Die Folie sollte am oberen X-Kabelschlepphalter ca. 1 cm überstehen.
Im X-Kabelbogen sollte die Folie sowohl zu den Portalkabeln als auch zu den Pneumatik-
schläuchen in etwa den gleichen Abstand haben.
1
1
1
PE-Folie
PE-Folie
Nachrüstanleitung PE-Folie X-Kabelschlepp HF-Serie
Ausgabe 01/2006
14

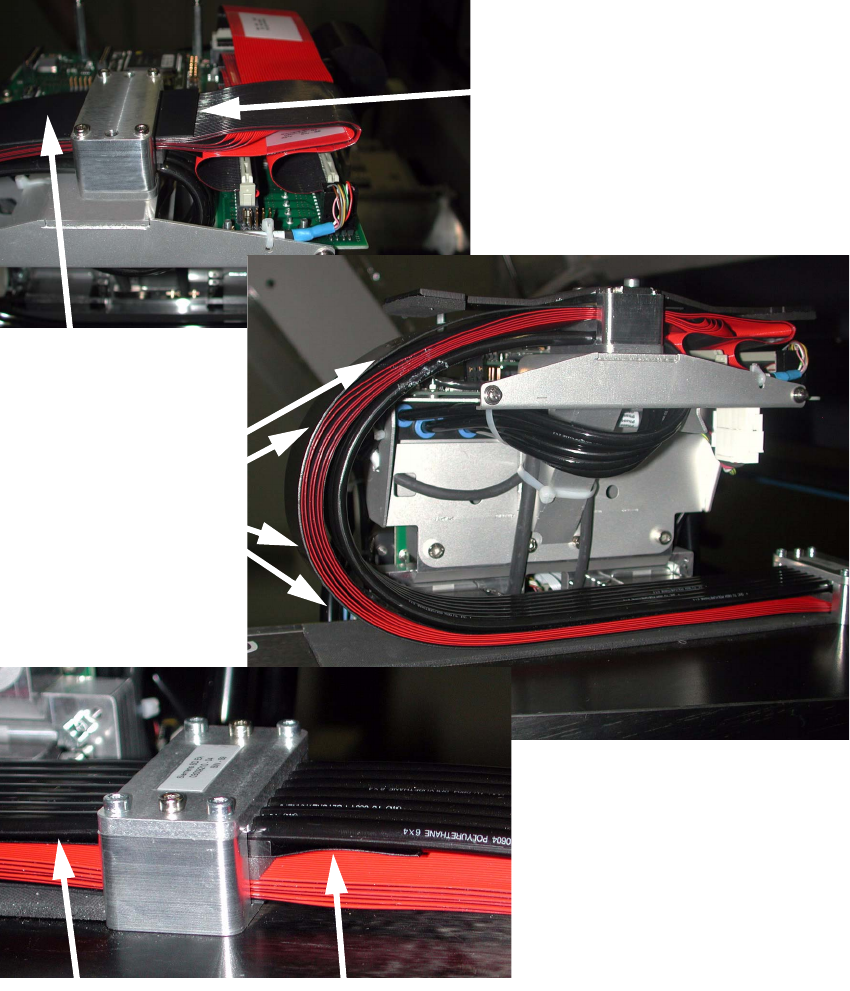

1.7 Einlegen der äußeren Schutzfolie
: Legen Sie die äußere Schutzfolie außen um den Kabelschlepp (über den Flachbandkabeln).
DIe Folie wird zwischen der Klenmmung am Bestückkopf und der ersten Klemmung am Portal
eingelegt. Die Folie sollte über die Klemmungen hinaus ca. 2 cm überstehen.
Im X-Kabelbogen sollte die Folie locker um die Portalkabel liegen und diese nicht einengen.
1
Folienüberstand
Folie
Folie in weichem
Bogen verlegen
Folienüberstand
Folie
