- 11 -

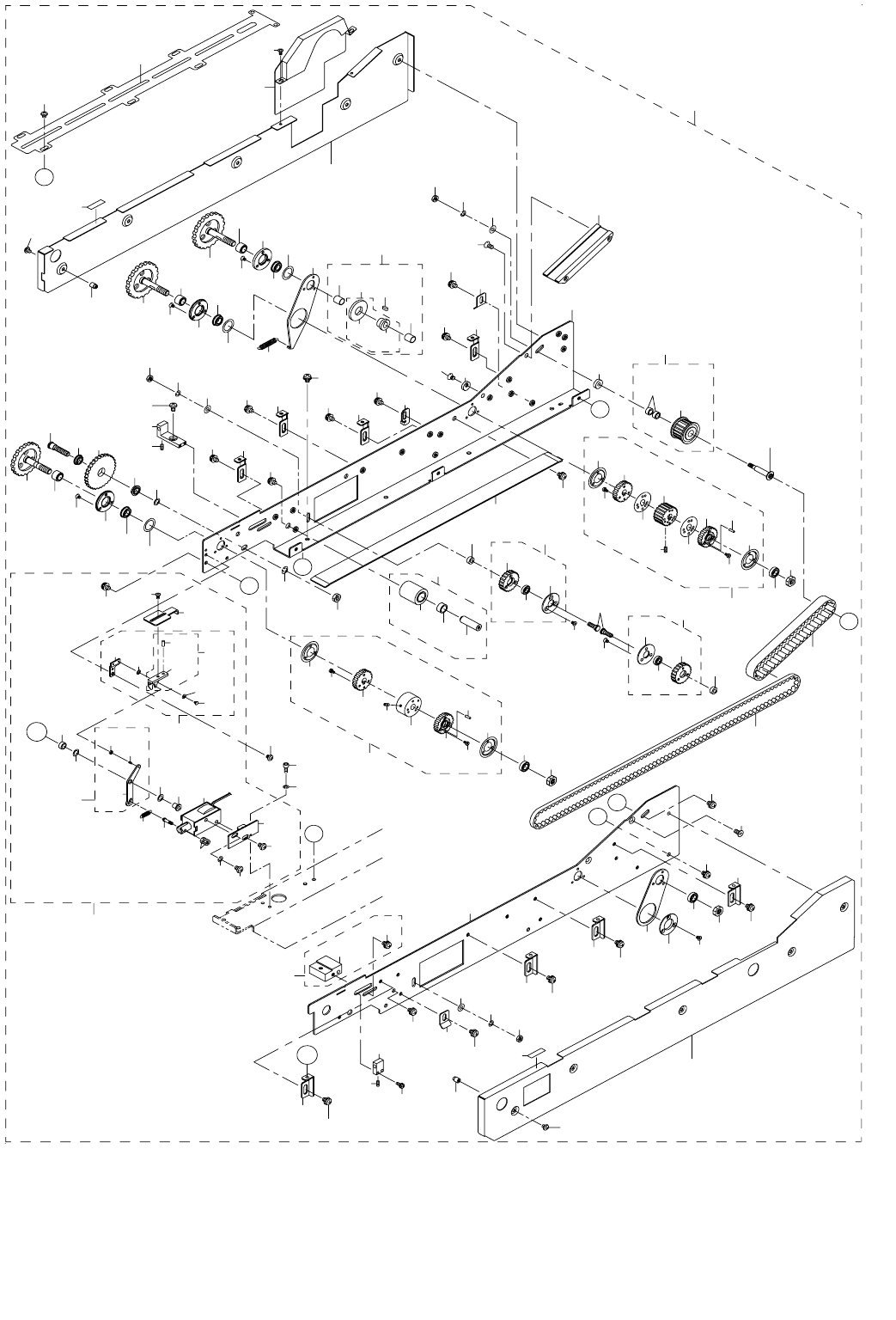

6. FEED COMPONENTS (5) (TYPE 5SFS)
フィード関係（５）（５ ＳＦＳ タイプ）
3
5
B
7
8
9
44
45
46
47
49
49
49
49
48
4
51
54
54
55
62
60
62
67
65
68
74
70
73
89
91
122
97
98
69
69
93
99
99
93
8
100
111
1
A
B
57
50
92
93
2
58
59
95
52
103
103
103
C
113
102
109
108
107
109
108
107
101
102
110
102
75
61
102
102
102
43
103
53
64
60
56
53
102
102
102
102
48
102
102
10
D
111
94
101
51
82
6
42
48
48
100
A
40
41
D
102
108
106
102
109
107
102
102
118
105
63
58
61
102
120
112
120
71
114
90
90
E
111
E
99
96
38
37
39
85
36
86
87
87
83
84
84
85
103
103
83
86
88
119
105
66
96
17
17
22
24
14
31
12
30
29
27
20
15
11
25
35
32
34
33
C
26
24
18
16
28
19
34
116
115
23
21
13
80
80
79
81
76
78
77
117
72
121
98
121
98
121
104
- 12 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-60618 FEED UNIT TYPE5 ASM
フィードユニット ＴＹＰＥ ５組
1
2 400-55082 COVER(A)
カバー（Ａ）
(1)
3 400-60252 COVER 5
カバー５
(1)
4 400-60253 BELT GUIDE 5
ベルトガイド５
(1)
5 400-60255 FEEDER PLATE(L)5
フィーダプレート（Ｌ）５
(1)
6 400-60333 FEEDER PLATE(R)5
フィーダプレート（Ｒ）５
(1)
7 400-55119 SPUR GEAR(3)
スパーギヤ（３）
(1)
8 SB-1050021-00 BEARING
ころがり軸受
(2)
9 400-55624 GEAR SHAFT(2)
ギアシャフト（２）
(1)
10 400-60256 GEAR SHAFT COLLAR(2)5
ギアシャフトカラー（２）５
(1)
11 400-60623 STOPPER ASM 5
ストッパ組 ５
(1)
12 400-55127 STOPPER SHAFT
ストッパーシャフト
(1)
13 400-60261 STOPPER 5
ストッパ５
(1)
14 400-60538 STOPPER SOL ASM B
ストッパーソレノイド組 Ｂ
(1)
15 400-55469 LEVER SHAFT
レバーシャフト
(1)
16 400-55470 LEVER SHAFT COLLER
レバーシャフトカラー
(1)
17 400-57146 POLYSLIDER WASHER FT40
ポリスライダ座金 ＦＴ ４０
(2)
18 400-57148 STOPPER SPRING
ストッパばね
(1)
19 400-55487 SOLENOIDE BRACKET
ソレノイドブラケット
(1)
20 400-61541 STOPPER UNIT BASE ASM 5
ストッパユニットベース組５
(1)
21 400-60628 SLIDE BRK ASM 5
スライド ＢＲＫ 組５
(1)
22 400-60330 SLIDE BRACKET 5
スライドブラケット５
(1)
23 PS-0200052-KH SPRING PIN 2.3X5
スプリングピン ２．３ Ｘ ５
(1)
24 400-57145 POLYSLIDER WASHER FT20
ポリスライダ座金 ＦＴ ２０
(4)
25 400-55628 STOPPER UNIT BASE
ストッパーユニットベース
(1)
26 400-55629 PRESS FIT PIN(1)
プレスフィットピン（１）
(2)
27 400-60633 SWING LEVER ASM 5
スイングレバー組５
(1)
28 400-60328 SWING LEVER 5
スイングレバー５
(1)
29 400-55466 PRESS FIT PIN(2)
プレスフィットピン（２）
(1)
30 SB-1010001-00 BEARING
ころがり軸受
(1)
31 NM-6850001-SC NUT M2.5
六角ナット Ｍ ２．５
(2)
32 SL-4030591-SC SCREW M3X5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(1)
33 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(1)
34 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(2)
35 SM-0020401-SC SCREW M2 L=4
トラスねじ Ｍ ２ Ｌ ＝４
(1)
36 400-60638 ROLLER 5 ASM
ローラ５組
(1)
37 400-60257 ROLLER SHAFT 5
ローラシャフト５
(1)
38 400-60258 ROLLER 5
ローラ５
(1)
39 400-57182 BUSHING 80B0604
ブッシュ ８０ Ｂ ０６０４
(1)
40 400-60643 SENSOR BASE ASM TYPE5
センサベース組 ＴＹＰＥ ５
(1)
41 400-60259 SENSOR BASE 5
センサベース５
(1)
42 SL-4030591-SC SCREW M3X5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(1)
43 400-55141 BEARING SUPPORT(3)
バーリングサポート（３）
(1)
44 400-55438 SWING BRACKET(R)
スイングブラケット（Ｒ）
(1)
45 400-55439 SWING BRACKET(L)
スイングブラケット（Ｌ）
(1)
46 400-55128 STOPPER
ストッパー
(1)
47 400-55442 SPRING BRACKET
スプリングブラケット
(1)
48 400-55443 COVER BRACKET(R)
カバーブラケット（Ｒ）
(4)
49 400-55444 COVER BRACKET(L)
カバーブラケット（Ｌ）
(4)
50 400-60648 CENTER DISK ASM 5
センタディスク組 ５
(1)
51 400-55930 TIMING PULLEY(1) 6L
タイミングプーリ（１）６ Ｌ
(2)
52 400-55715 CENTER DISK 4
センターディスク ４
(1)
53 400-60724 TIMING PULLEY FLANGE(1)
タイミングプーリーフランジ（１）
(2)
54 SM-6960651-TN SCREW M1.6 L=6
平小ねじ Ｍ １．６ Ｌ ＝６
(6)
55 SM-8020502-TP SET SCREW M2X5
止めねじ
(2)
56 PH-0150052-C0 PARALLEL PIN TYPE B 1.5X5
平行ピン
(2)
57 400-60653 TIMING PULLEY(2) ASM 5
プーリ（２）組５
(1)
58 400-55930 TIMING PULLEY(1) 6L
タイミングプーリ（１）６ Ｌ
(2)
59 400-57271 TIMING PULLEY(2) 4
タイミングプーリ（２）４
(1)
60 400-55486 PULLEY SPACER
プーリースペーサー
(2)
61 400-60724 TIMING PULLEY FLANGE(1)
タイミングプーリーフランジ（１）
(2)
62 SM-6960651-TN SCREW M1.6 L=6
平小ねじ Ｍ １．６ Ｌ ＝６
(6)
63 SM-8020502-TP SET SCREW M2X5
止めねじ
(1)
64 PH-0150052-C0 PARALLEL PIN TYPE B 1.5X5
平行ピン
(2)
65 400-60657 TIMING PULLEY(3) ASM 4
プーリ（３）組４
(1)
66 400-55707 TIMING PULLEY(3) 4
タイミングプーリ（３）４
(1)
67 400-57180 BUSHING 80B0403
ブッシュ ８０ Ｂ ０４０３
(2)
68 400-55450 DRIVE SHAFT
ドライブシャフト
(1)
69 400-55451 BEARING SUPPORT(1)
バーリングサポート（１）
(2)
70 400-55452 BEARING SUPPORT(2)
バーリングサポート（２）
(1)
71 400-55453 GEAR SHAFT
ギアシャフト
(1)
72 400-57146 POLYSLIDER WASHER FT40
ポリスライダ座金 ＦＴ ４０
(1)
73 400-55454 SECOUDARY DRIVE SHAFT
セカンダリドライブシャフト
(1)
74 400-60296 SECONDARY SHAFT 5
セカンダリシャフト５
(1)
75 400-55938 SHAFT COLLAR 6L
シャフトカラー ６ Ｌ
(1)
76 400-60663 ROLLER ASM 5
ローラ組 ５
(1)
77 400-66441 ROLLER ASSEMBLY
ローラーアッセンブリ
(1)
78 400-55457 ROLLER SOCKET
ロラーソケット
(1)
79 400-55458 ROLLER
ローラー
(1)
80 400-60297 ROLLER COLLAR 5
ローラカラー５
(2)
81 400-57186 KEY 2-5
キー ２−５
(1)
82 400-60276 ROLLER COLLAR 2
ローラカラー２
(1)
83 400-60668 TIMING PULLEY(4) ASM 5
プーリ（４）組５
(2)
84 400-60294 TIMING PULLEY(4)5
タイミングプーリ（４）５
(1)
85 400-60725 TIMING PULLEY FLANGE(2)
タイミングプーリーフランジ（２）
(1)
86 SB-1040017-00 BEARING
ころがり軸受
(1)
87 400-61117 IDLER COLLAR 5
アイドラカラー５
(2)
88 400-55463 BEARING SHAFT
バーリングシャフト
(2)
89 400-60329 SHOOTER 5
シュータ５
(1)
90 400-55488 SCALE
スケール
(2)
91 400-55489 COVER(R)
カバー（Ｒ）
(1)
92 400-55491 COVER(L)
カバー（Ｌ）
(1)
93 400-55626 LOCK NUT
ロックナット
(3)
94 400-60332 SUPPORT BOSS 5
サポートボス５
(5)
95 400-57140 TIMING BELT L6L
タイミングベルト Ｌ ６ Ｌ
(2)
96 400-57253 TIMING BELT S4
タイミングベルト Ｓ ４
(1)
97 400-57149 ROLLER SPRING
ローラスプリング
(1)
98 SB-1050022-00 BEARING
ころがり軸受
(3)
99 SB-1050023-00 BEARING
ころがり軸受
(3)
100 400-60443 BRACKET
ブラケット
(6)
101 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
102 SL-4030591-SC SCREW M3X5
ねべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(23)
103 SM-1020301-SN SCREW
皿ねじ Ｍ ２ Ｌ ＝３
(18)
104 SM-4860301-SC SCREW M2.6 L=3
なべ小ねじ Ｍ ２．６ Ｌ ＝３
(1)
105 SM-8020502-TP SET SCREW M2X5
止めねじ
(2)
106 SL-4020691-SC SCREW M2 L=6
座金付きなべ小ねじ Ｍ ２ Ｌ ＝６
(2)
107 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(3)
108 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ７Ｘ０．５
(3)
109 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(3)
110 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
111 SM-4860301-SC SCREW M2.6 L=3
なべ小ねじ Ｍ ２．６ Ｌ ＝３
(18)
112 SM-0020401-SC SCREW M2 L=4
トラスねじ Ｍ ２ Ｌ ＝４
(2)
113 NM-6040003-SC NUT M4
六角ナット Ｍ ４
(1)
114 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
115 SM-6850402-TN BOLT M2.5 L=4
六角穴ボルト Ｍ ２．５ Ｌ ＝４
(2)
116 WS-0260002-KN WASHER M2.6
ばね座金 Ｍ ２．６
(2)
117 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(1)
118 400-55124 SENSOR SUPPORT(2)
センサーサポート（２）
(1)
119 400-60260 SENSOR SUPPORT 5
センササポート２
(1)
120 400-60298 BEARING SPACER 5
ベアリングスペーサ５
(2)
121 400-66273 BEARING SPACER
ベアリング スペーサー
(3)
122 400-66767 SUPPORT BOSS 5(L)
サポートボス ５（Ｌ）
(5)
- 13 -
7. FEED COMPONENTS (6) (TYPE 6LFS)
フィード関係（６）（６ ＬＦＳ タイプ）
3
5
B
7
8
9
44
45
46
47
49
49
49
49
48
4
51
54
54
55
62
60
62
67
65
68
74
70
73
87
89
119
95
96
69
69
91
97
97
91
8
98
109
1
A
B
57
50
90
91
2
66
58
59
93
52
101
101
101
C
111
100
107
106
105
107
106
105
99
100
108
100
75
61
100
100
100
43
101
53
64
60
56
53
100
100
100
100
48
100
100
10
D
109
92
99
51
82
6
42
48
48
98
A
40
41
D
100
106
104
100
107
105
100
100
116
103
63
58
61
100
72
110
72
71
112
88
88
E
109
E
97
94
38
37
39
83
36
84
85
85
81
82
82
83
101
101
81
84
86
103
17
17
22
24
14
31
12
30
29
27
20
15
11
25
35
32
34
33
C
26
24
18
16
28
19
34
114
113
23
21
13
80
80
79
81
76
78
77
117
115
118
96
118
96
118
102
