- 3 -

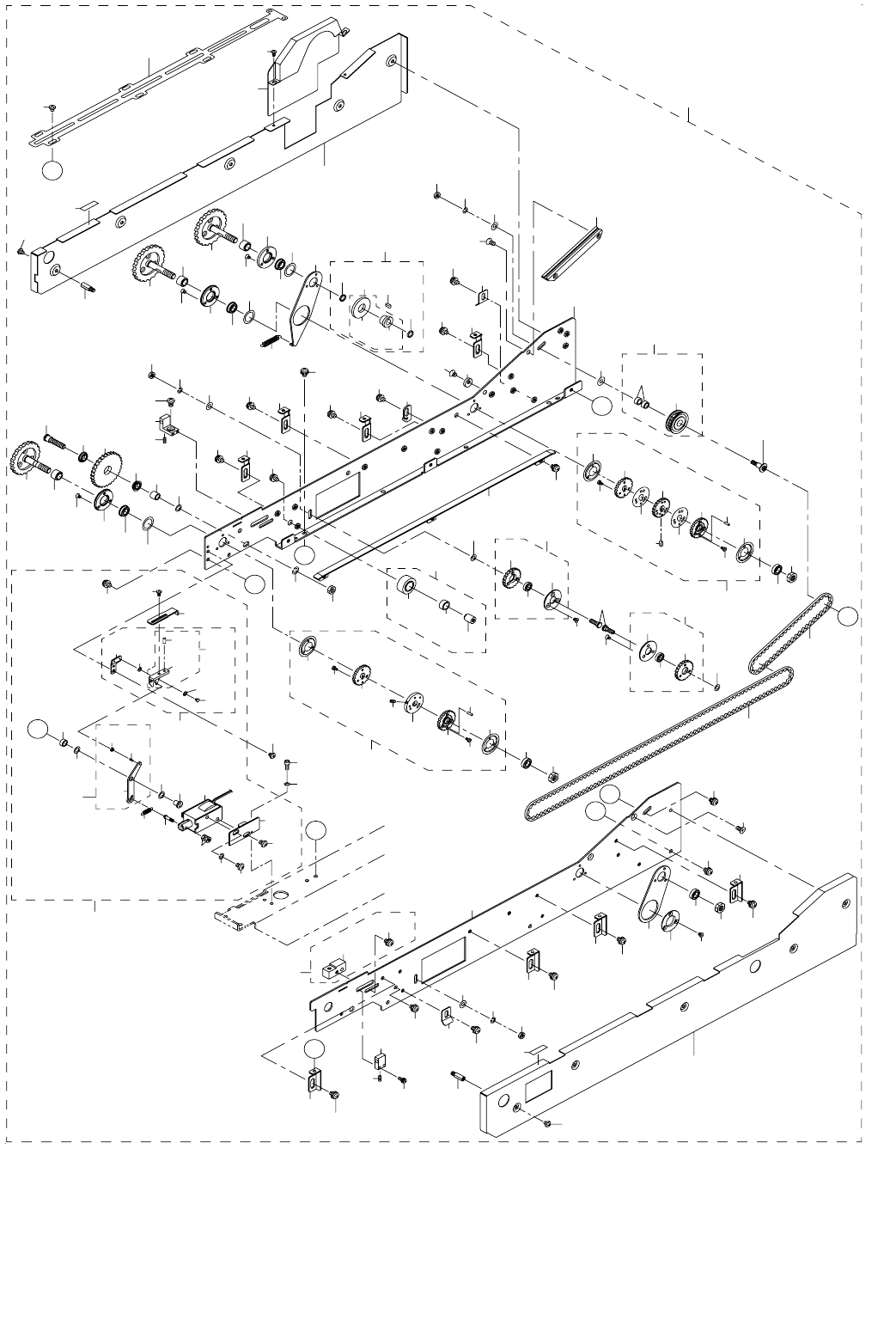

2. FEED COMPONENTS (1) (TYPE 1SFS)
フィード関係（１）（１ ＳＦＳ タイプ）
3
5
B
7
8
9
17
24
14
31
30
29
27
12
37
39
44
45
46
47
49
49
49
49
48
4
54
55
55
56
64
61
64
69
67
70
75
82
77
72
73
87
90
92
123
98
99
71
71
94
100
100
94
8
101
112
1
A
B
13
97
58
86
84
50
15
17
11
80
79
93
36
94
2
88
68
59
60
96
52
20
38
104
104
104
C
C
32
25
26
33
34
114
103
110
109
108
110
109
108
102
103
111
103
76
62
103
103
103
43
104
53
65
61
57
53
103
103
103
103
48
103
103
10
D
112
18
112
95
102
85
51
121
6
42
48
48
101
A
40
41
D
103
109
107
103
110
108
103
103
119
106
28
16
35
24
22
66
85
86
88
63
62
103
81
81
121
113
99
83
73
115
105
19
34
116
117
91
91
100
E
E
104
104
89
87
84
106
23
21
122
99
122
122
74
78
120
118
- 4 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-57302 FEED UNIT TYPE1 ASM
フィードユニット ＴＹＰＥ １組
1
2 400-55082 COVER(A)
カバー（Ａ）
(1)
3 400-55091 COVER 1
カバー１
(1)
4 400-55094 BELT GUIDE 1
ベルトガイド １
(1)
5 400-55102 FEEDER PLATEP(L) 1
フィーダープレート（Ｌ） １
(1)
6 400-55632 FEEDER PLATE(R) 1
フィーダープレート（Ｒ） １
(1)
7 400-55119 SPUR GEAR(3)
スパーギヤ（３）
(1)
8 SB-1050021-00 BEARING
ころがり軸受
(2)
9 400-55624 GEAR SHAFT(2)
ギアシャフト（２）
(1)
10 400-55122 GEAR SHAFT COLLAR(2) 1
ギアシャフトカラー（２） １
(1)
11 400-57316 STOPPER ASM 1
ストッパ組 １
(1)
12 400-55127 STOPPER SHAFT
ストッパーシャフト
(1)
13 400-55140 STOPPER 1
ストッパー １
(1)
14 400-60538 STOPPER SOL ASM B
ストッパーソレノイド組 Ｂ
(1)
15 400-55469 LEVER SHAFT
レバーシャフト
(1)
16 400-55470 LEVER SHAFT COLLER
レバーシャフトカラー
(1)
17 400-57146 POLYSLIDER WASHER FT40
ポリスライダ座金 ＦＴ ４０
(2)
18 400-57148 STOPPER SPRING
ストッパばね
(1)
19 400-55487 SOLENOIDE BRACKET
ソレノイドブラケット
(1)
20 400-57322 STOPPER UNIT BASE ASM
ストッパユニットベース組
(1)
21 400-57349 SLIDE BRK ASM 1
スライド ＢＲＫ 組１
(1)
22 400-55473 SLIDE BRACKET 1
スライドブラケット 1
(1)
23 PS-0200052-KH SPRING PIN 2.3X5
スプリングピン ２．３ Ｘ ５
(1)
24 400-57145 POLYSLIDER WASHER FT20
ポリスライダ座金 ＦＴ ２０
(4)
25 400-55628 STOPPER UNIT BASE
ストッパーユニットベース
(1)
26 400-55629 PRESS FIT PIN(1)
プレスフィットピン（１）
(2)
27 400-57323 SWING LEVER ASM
スイングレバー組
(1)
28 400-55465 SWING LEVER
スイングレバー
(1)
29 400-55466 PRESS FIT PIN(2)
プレスフィットピン（２）
(1)
30 SB-1010001-00 BEARING
ころがり軸受
(1)
31 NM-6850001-SC NUT M2.5
六角ナット Ｍ ２．５
(2)
32 SL-4030591-SC SCREW M3X5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(1)
33 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(1)
34 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(2)
35 SM-0020401-SC SCREW M2 L=4
トラスねじ Ｍ ２ Ｌ ＝４
(1)
36 400-57327 ROLLER 1 ASM
ローラ１組
(1)
37 400-55130 ROLLER SHAFT 1
ローラーシャフト １
(1)
38 400-55131 ROLLER 1
ローラー １
(1)
39 400-57182 BUSHING 80B0604
ブッシュ ８０ Ｂ ０６０４
(1)
40 400-57348 SENSOR BASE ASM TYPE1
センサベース組 ＴＹＰＥ １
(1)
41 400-55135 SENSOR BASE(TYPE1)
センサーベース
(1)
42 SL-4030591-SC SCREW M3X5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(1)
43 400-55141 BEARING SUPPORT(3)
バーリングサポート（３）
(1)
44 400-55438 SWING BRACKET(R)
スイングブラケット（Ｒ）
(1)
45 400-55439 SWING BRACKET(L)
スイングブラケット（Ｌ）
(1)
46 400-55128 STOPPER
ストッパー
(1)
47 400-55442 SPRING BRACKET
スプリングブラケット
(1)
48 400-55443 COVER BRACKET(R)
カバーブラケット（Ｒ）
(4)
49 400-55444 COVER BRACKET(L)
カバーブラケット（Ｌ）
(4)
50 400-57317 CENTER DISK ASM
センタディスク組
(1)
51 400-55445 TIMING PULLEY(1) 1
タイミングプーリ（１）１
(1)
52 400-55449 CENTER DISK 1
センターディスク １
(1)
53 400-60724 TIMING PULLEY FLANGE(1)
タイミングプーリーフランジ（１）
(2)
54 400-60907 TIMING PULLEY(1) 1B
タイミングプーリ（１）Ｂ
(1)
55 SM-6960351-TN SCREW M1.6 L=3
平小ねじ Ｍ １．６ Ｌ ＝３
(6)
56 SM-8020502-TP SET SCREW M2X5
止めねじ
(2)
57 PH-0150040-C0 PARALLEL PIN TYPE B 1.5X4
平行ピン Ｂ 種 １．５ Ｘ ４
(1)
58 400-57318 TIMING PULLEY(2) ASM
プーリ（２）組
(1)
59 400-55445 TIMING PULLEY(1) 1
タイミングプーリ（１）１
(1)
60 400-55446 TIMING PULLEY(2)
タイミングプーリ（２）１
(1)
61 400-55486 PULLEY SPACER
プーリースペーサー
(2)
62 400-60724 TIMING PULLEY FLANGE(1)
タイミングプーリーフランジ（１）
(2)
63 400-60907 TIMING PULLEY(1) 1B
タイミングプーリ（１）Ｂ
(1)
64 SM-6960351-TN SCREW M1.6 L=3
平小ねじ Ｍ １．６ Ｌ ＝３
(6)
65 PH-0150040-C0 PARALLEL PIN TYPE B 1.5X4
平行ピン Ｂ 種 １．５ Ｘ ４
(1)
66 400-57186 KEY 2-5
キー ２−５
(1)
67 400-57319 TIMING PULLEY(3) ASM
プーリ（３）組
(1)
68 400-55447 TIMING PULLEY(3)
タイミングプーリ（３）
(1)
69 400-57180 BUSHING 80B0403
ブッシュ ８０ Ｂ ０４０３
(2)
70 400-55450 DRIVE SHAFT
ドライブシャフト
(1)
71 400-55451 BEARING SUPPORT(1)
バーリングサポート（１）
(2)
72 400-55452 BEARING SUPPORT(2)
バーリングサポート（２）
(1)
73 400-55453 GEAR SHAFT
ギアシャフト
(2)
74 400-57146 POLYSLIDER WASHER FT40
ポリスライダ座金 ＦＴ ４０
(1)
75 400-55455 SECOUDARY SHAFT
セカンダリシャフト
(1)
76 WP-0330501-SB WASHER M3
平座金みがき丸 Ｍ ３
(1)
77 400-57320 ROLLER ASM
ローラ組
(1)
78 400-66441 ROLLER ASSEMBLY
ローラーアッセンブリ
(1)
79 400-55457 ROLLER SOCKET
ロラーソケット
(1)
80 400-55458 ROLLER
ローラー
(1)
81 400-55459 ROLLER COLLAR 1
ローラーカラー １
(2)
82 400-57186 KEY 2-5
キー ２−５
(1)
83 400-55940 ROLLER COLLAR 6L
ローラーカラー６ Ｌ
(1)
84 400-57321 TIMING PULLEY(4) ASM
プーリ（４）組
(2)
85 400-55448 TIMING PULLEY(4) 1
タイミングプーリ（４） １
(1)
86 400-60725 TIMING PULLEY FLANGE(2)
タイミングプーリーフランジ（２）
(1)
87 SB-1040017-00 BEARING
ころがり軸受
(1)
88 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
(2)
89 400-55463 BEARING SHAFT
バーリングシャフト
(2)
90 400-55467 SHOOTER 1
シューター １
(1)
91 400-55488 SCALE
スケール
(2)
92 400-55489 COVER(R)
カバー（Ｒ）
(1)
93 400-55491 COVER(L)
カバー（Ｌ）
(1)
94 400-55626 LOCK NUT
ロックナット
(3)
95 400-55631 SUPPORT BOSS 1
サポートボス １
(5)
96 400-57250 TIMING BELT L1
タイミングベルト Ｌ １
(2)
97 400-57252 TIMING BELT S1
タイミングベルト Ｓ １
(1)
98 400-57149 ROLLER SPRING
ローラスプリング
(1)
99 SB-1050022-00 BEARING
ころがり軸受
(3)
100 SB-1050023-00 BEARING
ころがり軸受
(3)
101 400-60443 BRACKET
ブラケット
(6)
102 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
103 SL-4030591-SC SCREW M3X5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(23)
104 SM-1020301-SN SCREW
皿ねじ Ｍ ２ Ｌ ＝３
(18)
105 SM-4860301-SC SCREW M2.6 L=3
なべ小ねじ Ｍ ２．６ Ｌ ＝３
(1)
106 SM-8020502-TP SET SCREW M2X5
止めねじ
(2)
107 SL-4020691-SC SCREW M2 L=6
座金付きなべ小ねじ Ｍ ２ Ｌ ＝６
(2)
108 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(3)
109 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ７Ｘ０．５
(3)
110 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(3)
111 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
112 SM-4860301-SC SCREW M2.6 L=3
なべ小ねじ Ｍ ２．６ Ｌ ＝３
(18)
113 SM-0020401-SC SCREW M2 L=4
トラスねじ Ｍ ２ Ｌ ＝４
(2)
114 NM-6040003-SC NUT M4
六角ナット Ｍ ４
(1)
115 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
116 SM-6850402-TN BOLT M2.5 L=4
六角穴ボルト Ｍ ２．５ Ｌ ＝４
(2)
117 WS-0260002-KN WASHER M2.6
ばね座金 Ｍ ２．６
(2)
118 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(1)
119 400-55124 SENSOR SUPPORT(2)
センサーサポート（２）
(1)
120 400-55137 SENSOR SUPPORT(TYPE1)
センサーサポート
(1)
121 400-55460 BEARING SPACER(1)
バーリングスペーサー（１）
(2)
122 400-66273 BEARING SPACER
ベアリング スペーサー
(3)
123 400-66763 SUPPORT BOSS 1(L)
サポートボス １（Ｌ）
(5)
- 5 -

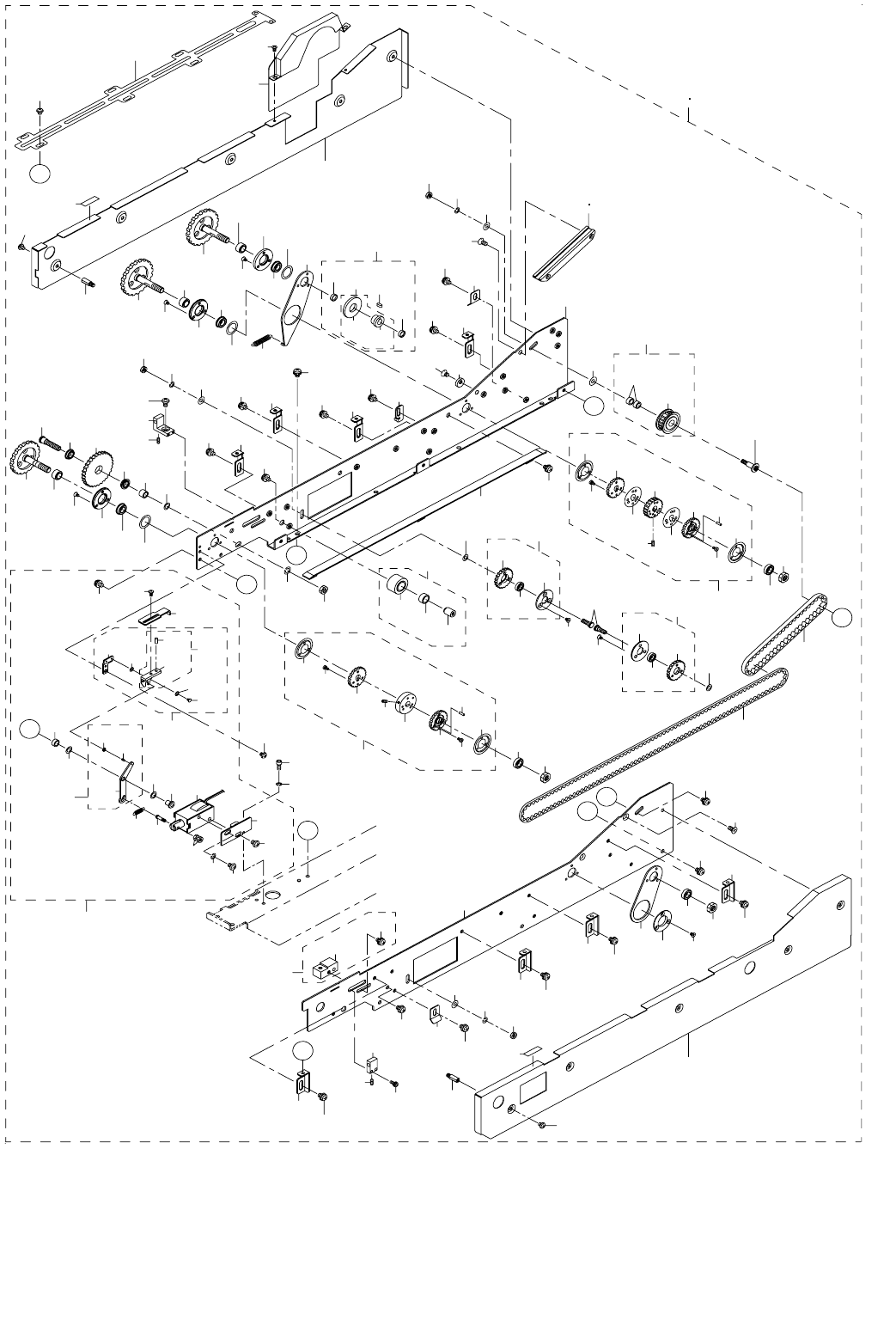

3. FEED COMPONENTS (2) (TYPE 2SFS,2JFS)
フィード関係（２）（２ ＳＦＳ，２ ＪＦＳ タイプ）
4
6
B
8
9
10
45
46
47
48
50
50
50
50
49
5
52
55
55
56
64
61
64
69
67
70
76
72
75
90
91
92
124
98
99
71
71
94
100
100
94
9
101
112
1
2
A
B
58
51
93
94
3
68
59
60
96
53
104
104
104
C
114
103
110
109
108
110
109
108
102
103
111
103
77
62
103
103
103
44
104
54
66
61
57
54
103
103
103
103
49
103
103
11
D
112
95
102
52
121
7
43
49
49
101
A
41
42
D
103
109
107
103
110
108
103
103
119
106
65
63
62
103
82
82
121
113
121
73
115
122
122
E
112
E
100
97
39
38
40
86
37
87
88
88
84
85
85
86
104
104
84
87
89
106
18
18
23
25
15
32
13
31
30
28
21
16
12
26
36
33
35
34
C
27
25
19
17
29
20
35
117
116
24
22
14
74
81
83
78
80
79
123
120
118
123
99
99
123
105
