- 16 - NOTE( 注記 ) #01....FOR 1SFS １ ＳＦＳ 用 #02....FOR 2SFS ２ ＳＦＳ 用 #03....FOR 3SFS ３ ＳＦＳ 用 #04....FOR 4SFS ４ ＳＦＳ 用 #05....FOR 5SFS ５ ＳＦＳ 用 #06....FOR 3LFS ３ ＬＦＳ 用 #07....FOR 4LFS ４ ＬＦＳ 用 #08....FOR 6LFS ６ ＬＦＳ 用 #09....FOR…
- 15 -

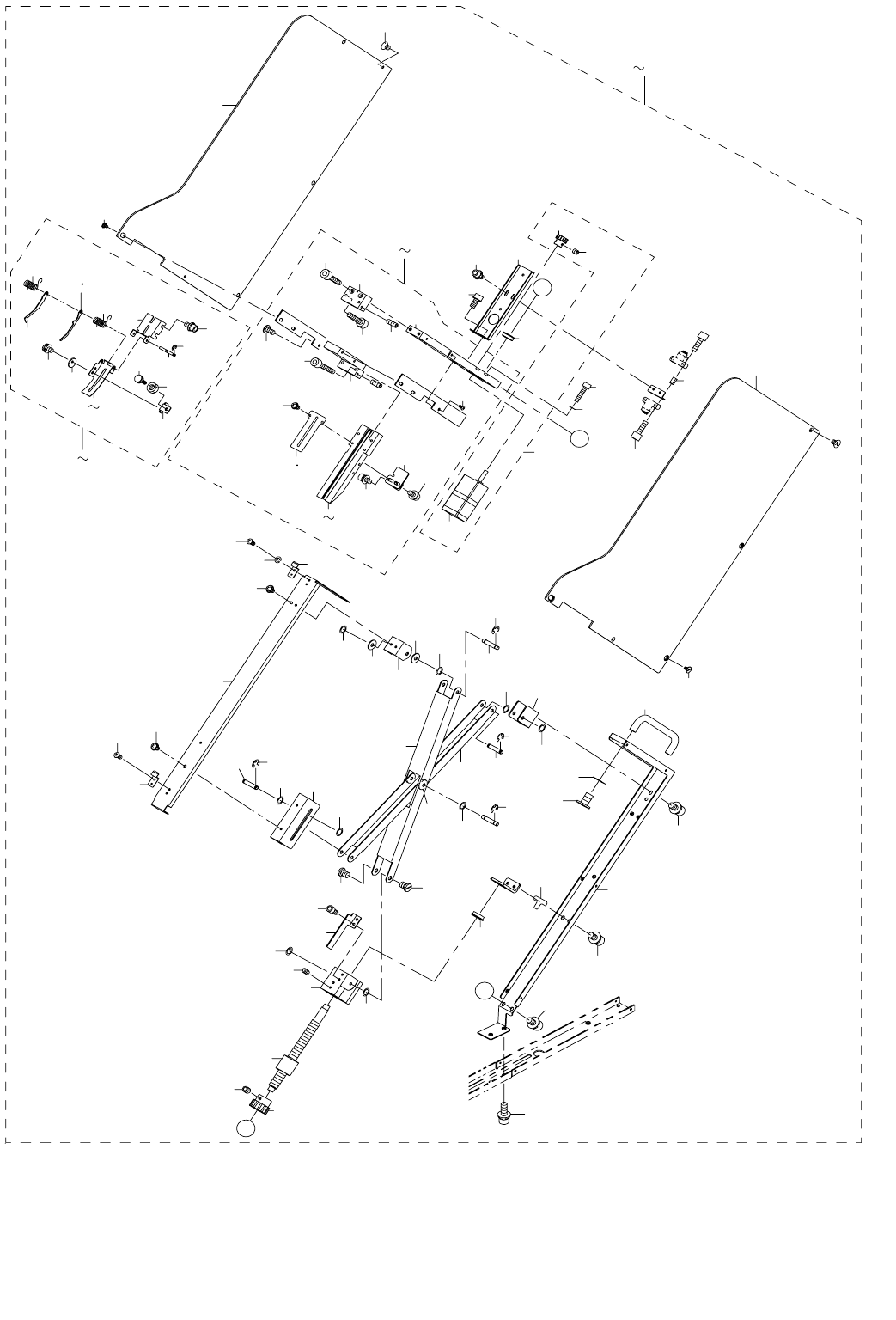

8. LIFTER COMPONENTS
リフター関係
19
19
31
32
33
34
49
50
50
20
30
58
60
61
62
64
65
67
67
69
71
46
47
84
48
86
107
12
1
11
18
88
85
70
63
68
66
83
97
A
A
97
51
51
78
81
76
76
74
96
93
96
75
87
90
106
14
89
92
89
12
82
105
13
78
108
91
80
96
97
110
110
49
35
45
53
54
100
99
105
102
103
108
17
109
32
55
57
109
52
98
91
108
111
96
77
97
16
53
73
72
B
B
95
112
15
112
101
104
112
112
112
94
79
112
112
112
112
113
- 16 -
NOTE( 注記 ) #01....FOR 1SFS １ ＳＦＳ 用
#02....FOR 2SFS ２ ＳＦＳ 用
#03....FOR 3SFS ３ ＳＦＳ 用
#04....FOR 4SFS ４ ＳＦＳ 用
#05....FOR 5SFS ５ ＳＦＳ 用
#06....FOR 3LFS ３ ＬＦＳ 用
#07....FOR 4LFS ４ ＬＦＳ 用
#08....FOR 6LFS ６ ＬＦＳ 用
#09....FOR 2JFS ２ ＪＦＳ 用
#10....FOR 3JFS ３ ＪＦＳ 用
#11....FOR 4JFS ４ ＪＦＳ 用
#12....FOR 1SFS,2SFS,2JFS １ ＳＦＳ，２ ＳＦＳ，２ ＪＦＳ 用
#13....EXCEPT 1SFS,2SFS,2JFS １ ＳＦＳ，２ ＳＦＳ，２ ＪＦＳ を除く
#14....EXCEPT 1SFS,2SFS,2JFS,6LFS １ ＳＦＳ，２ ＳＦＳ，２ ＪＦＳ，６ ＬＦＳ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-57301 LIFTER TYPE1 ASM
リフタ組 ＴＹＰＥ １
1
2
#02
400-60738 LIFTER ASM 2J
リフタ組 ２ Ｊ
1
3
#03
400-60671 LIFTER ASM 3
リフタ組 ３
1
4
#04
400-60672 LIFTER ASM 4
リフタ組 ４
1
5
#05
400-60673 LIFTER ASM 5
リフタ組 ５
1
6
#06
400-60742 LIFTER ASM 3L
リフタ組 ３ Ｌ
1
7
#07
400-60744 LIFTER ASM 4L
リフタ組 ４ Ｌ
1
8
#08
400-60713 LIFTER ASM 6L
リフタ組 ６ Ｌ
1
9
#09
400-60738 LIFTER ASM 2J
リフタ組 ２ Ｊ
1
10
#10
400-60740 LIFTER ASM 3J
リフタ組 ３ Ｊ
1
11
#11
400-60707 LIFTER ASM 4J
リフタ組 ４ Ｊ
1
12 SB-1080002-00 SIDE BEARING
サイドベアリング
(2)
13 400-55068 LIFTER TABLE
リフターテーブル
(1)
14 400-55078 SCREW SHAFT
スクリューシャフト
(1)
15 400-55079 LIFTER BLOCK
リフターブロック
(1)
16 400-55086 SENSOR BRACKET(2)
センサーブラケット（２）
(1)
17 400-55088 LIFTER COVER(L)
リフターカバー（Ｌ）
(1)
18 400-55090 LIFTER COVER(R)
リフターカバー（Ｒ）
(1)
19 400-61175 LIFTER BOLT
リフタボルト
(8)
20
#01
400-57314 GATE ASM TYPE1
ゲート組 ＴＹＰＥ １
(1)
21
#02
400-60675 GATE ASM TYPE2
ゲート組 ＴＹＰＥ ２
(1)
22
#03
400-60676 GATE ASM TYPE3
ゲート組 ＴＹＰＥ ３
(1)
23
#04
400-60677 GATE ASM TYPE4
ゲート組 ＴＹＰＥ ４
(1)
24
#05
400-60678 GATE ASM TYPE5
ゲート組 ＴＹＰＥ ５
(1)
25
#06
400-60741 GATE ASM TYPE3L
ゲート組 ＴＹＰＥ ３ Ｌ
(1)
26
#07
400-60743 GATE ASM TYPE4L
ゲート組 ＴＹＰＥ ４ Ｌ
(1)
27
#08
400-60714 GATE ASM TYPE6L
ゲート組 ＴＹＰＥ ６ Ｌ
(1)
28
#09
400-60737 GATE ASM TYPE2J
ゲート組 ＴＹＰＥ ２ Ｊ
(1)
29
#10
400-60739 GATE ASM TYPE3J
ゲート組 ＴＹＰＥ ３ Ｊ
(1)
30
#11
400-60709 GATE ASM TYPE4J
ゲート組 ＴＹＰＥ ４ Ｊ
(1)
31 400-55077 MOTOR BASE
モーターベース
(1)
32 400-55089 SUB GATE SUPPORT
サブゲートサポート
(2)
33 400-55092 SENSOR BLOCK
センサーブロック
(1)
34 400-55093 UPPER GUIDE
アッパガイド
(1)
35
#01
400-55096 GATE 1
ゲート １
(1)
36
#02
400-60234 GATE 2
ゲート ２
(1)
37
#03
400-60244 GATE 3
ゲート ３
(1)
38
#04
400-57061 GATE 4
ゲート ４
(1)
39
#05
400-60254 GATE 5
ゲート ５
(1)
40
#06
400-55944 GATE 3L
ゲート ３ Ｌ
(1)
41
#07
400-52285 GATE 4L
ゲート ４ Ｌ
(1)
42
#08
400-57063 GATE 6L
ゲート ６ Ｌ
(1)
43
#09
400-55875 GATE 2J
ゲート ２ Ｊ
(1)
44
#10
400-55943 GATE 3J
ゲート ３ Ｊ
(1)
45
#11
400-57062 GATE 4J
ゲート ４ Ｊ
(1)
46
#12
400-60893 SUB COVER(A) 1
サブカバー（Ａ） １
(1)
47
#13
400-55483 SUB COVER(A)
サブカバー（Ａ）
(1)
48 400-55485 SUB SUPPORT(2)
サブサポート（２）
(1)
49 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(4)
50 SM-8030802-TP SCREW M3X0.5 L=8
止めねじ
(2)
51 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
52 SL-4850591-SC SCREW M2.5 L=5
座金付きなべ小ねじ Ｍ ２．５ Ｌ ＝５
(2)
53 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
54 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝２０
(2)
55
#12
400-57304 CORNER COVER ASM TYPE1
コーナカバー組 ＴＹＰＥ １
(1)
56
#14
400-61555 CONER COVER ASM 3
コーナカバー組 ＴＹＰＥ ３
(1)
57
#08
400-61553 CONER COVER ASM 6L
コーナカバー組 ＴＹＰＥ ６ Ｌ
(1)
58
#12
400-60892 CORNER COVER 1
コーナーカバー１
(1)
59
#14
400-55095 CORNER COVER
コーナーカバー
(1)
60
#08
400-60745 CORNER COVER 6L
コーナーカバー６ Ｌ
(1)
61 400-55437 SWING LEVER SHAFT
スイングレバーシャフト
(1)
62 400-55472 CORNER COVER BRACKET
コーナーカバーブラケット
(1)
63 400-55474 SWING LEVER
スイングレバー
(1)
64
#12
400-60859 WEIGHT LEVEAR 1
ウエイトレバー １
(1)
65
#13
400-55475 WEIGHT LEVEAR
ウエイトレバー
(1)
66 400-55476 KNOB BRACKET
ノブブラケット
(1)
67 400-55477 CORNER COVER SPRING
コーナーカバーばね
(2)
68 400-57184 KNURLED SCREW
ローレットねじ
(1)
69 400-60854 WASHER
座金
(1)
70 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
(3)
71 SL-4030591-SC SCREW M3X5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(1)
72 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
73 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
74 400-55101 LIFTER SHAFT(3)
リフターシャフト（３）
(1)
75 400-55104 LIFTER COLLAR(2)
リフターカラー（２）
(2)
76 400-55105 LIFTER COLLAR(3)
リフターカラー（３）
(2)
77 400-55106 LIFTER SHAFT(2)
リフターシャフト（２）
(1)
78 400-55107 LIFTER SHAFT(1)
リフターシャフト（１）
(2)
79 400-55108 LIFTER BRACKET(1)
リフターブラケット（１）
(1)
80 400-55109 LIFTER BRACKET(2)
リフターブラケット（２）
(1)
81 400-55110 LIFTER BRACKET(3)
リフターブラケット（３）
(1)
82 400-55111 SUPPORT BRACKET
サポートブラケット
(1)
83 400-60535 SPUR GEAR MOTOR ASM
スパーギヤモーター組
(1)
84 400-55112 SPUR GEAR(A)
スパーギヤ（Ａ）
(1)
85 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
86 400-56239 LIFT MOTOR ASM
リフトモータ組
(1)
87 400-55113 SPUR GEAR(B)
スパーギヤ（Ｂ）
(1)
88 400-55114 SENSOR BRACKET(3)
センサーブラケット（３）
(1)
89 400-55125 SCREW BOLT
スクリューボルト
(2)
90 400-55134 SENSOR DOG
センサードッグ
(1)
91 400-55139 CASSETTE CLAMP
カセットクランプ
(2)
92 400-55490 LIFTER BASE
リフターベース
(1)
93 400-55492 LIFTER ARM(A)
リフターアーム（Ａ）
(1)
94 400-55493 LIFTER ARM(B)
リフターアーム（Ｂ）
(1)
95 400-57308 SENSOR COLLER
センサーカラー
(2)
96 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
(8)
97 SL-6040892-TN BOLT
座金付き六角穴ボルト
(8)
98 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(2)
99 SM-0050801-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝８
(2)
100 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(2)
101 SM-4860301-SC SCREW M2.6 L=3
なべ小ねじ Ｍ ２．６ Ｌ ＝３
(2)
102 SM-6851202-TN BOLT M2.5 L=12
六角穴ボルト Ｍ ２．５ Ｌ ＝１２
(4)
103 WP-0280500-SC WASHER
平座金小形丸 Ｍ ２．５
(4)
104 WS-0260002-KN WASHER M2.6
ばね座金 Ｍ ２．６
(2)
105 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
106 SM-8030502-TP SCREW M3 L=5
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(2)
107 400-57205 PULL
取っ手
(1)
108 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
109 SM-6031002-TN BOLT M3 L=10
六角穴ボルト Ｍ ３ Ｌ ＝１０
(4)
110 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
111 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
112 E1105-706-000 POLY SLIDER
ポリスライダー
(9)
113 400-68265 SHIM
シム
(4)
- 17 -
9. OPTION COMPONENTS
オプション関係
3
6
7
7
8
9
10
1
15
13
13
12
14
15
14
9
14
14
15
15
11
3
4
5
2
11
11
11
2
20
19
18
26
30
29
24
29
29
27
28
17
26
26
30
16
25
24
23
22
22
21
18
17
26
35
34
33
41
44
39
44
43
32
41
41
31
40
39
38
37
37
36
33
32
41
50
49
48
56
59
54
59
58
47
56
56
46
55
54
53
52
52
51
48
47
56
65
64
63
71
74
69
73
62
71
73
71
70
69
68
67
67
66
63
62
71
63
63
33
33
48
48
3
3
18
18
78
77
84
87
82
87
86
84
86
84
83
82
81
80
80
79
84
38
8
12
23
53
38
38
61 76
43
58
28
81
81
30
29
30
27
45
44
42
45
42
45
44
45
60
57
59
60
60
59
60
57
75
74
72
75
74
75
74
75
72
88
85
87
88
88
87
88
85
