- 1 - 1. BASE COMPONENTS ベース関係 4 7 8 6 10 10 13 14 15 11 12 5 19 21 22 23 20 18 25 26 27 24 28 30 29 31 32 35 36 2 40 41 41 43 42 37 45 47 48 49 50 54 57 62 B B 94 95 96 97 98 99 75 76 77 78 79 80 81 82 84 85 86 87 88 89…
- 1 -

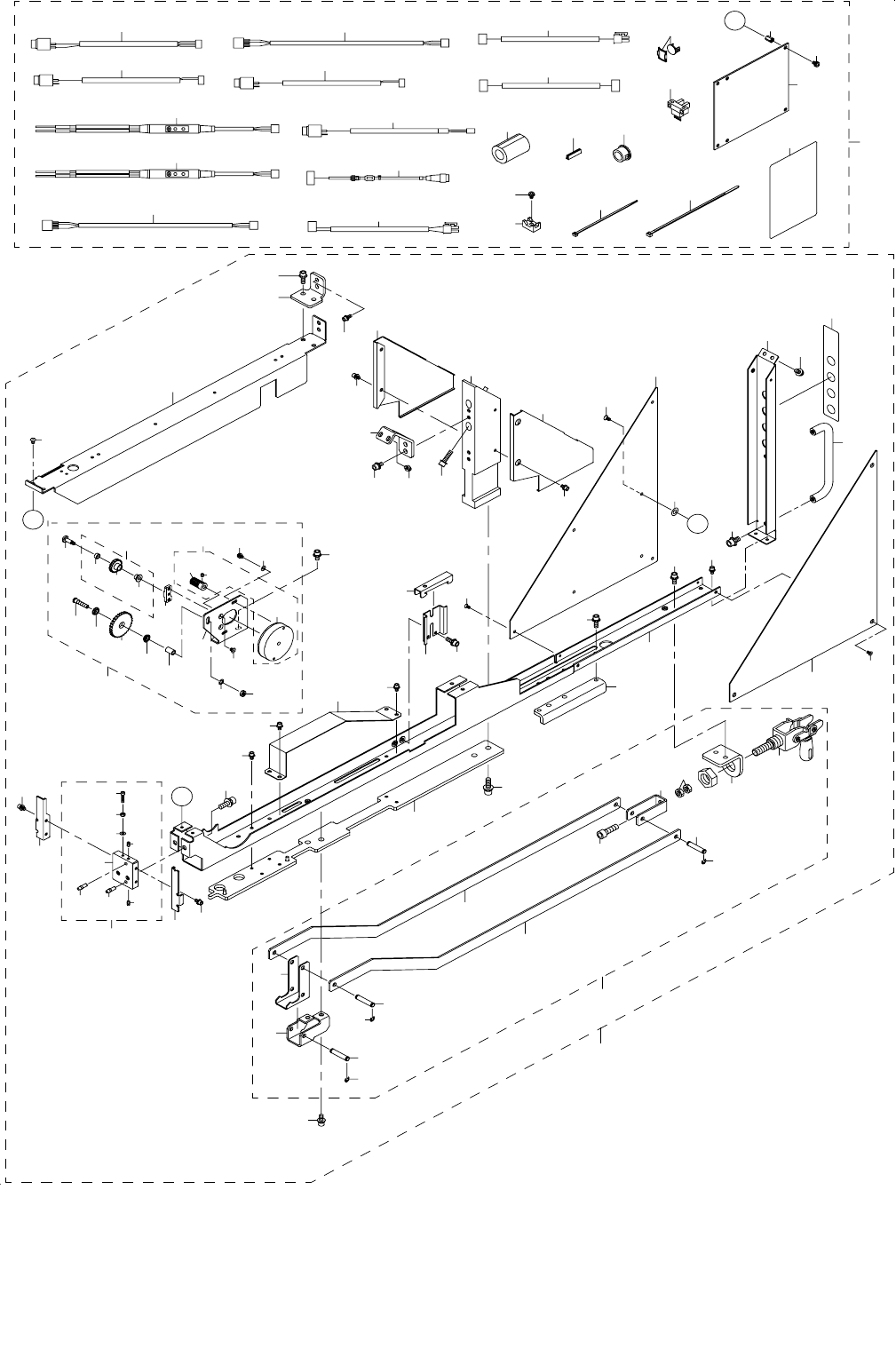

1. BASE COMPONENTS
ベース関係
4
7
8
6
10
10
13
14
15
11
12
5
19
21
22
23
20
18
25
26
27
24
28
30
29
31
32
35
36
2
40
41
41
43
42
37
45
47
48
49
50
54
57
62
B
B
94
95
96
97
98
99
75
76
77
78
79
80
81
82
84
85
86
87
88
89
90
91
92
93
1
74
A
A
7
38
46
36
34
16
55
3
83
17
60
60
60
60
61
59
59
62
33
58
58
13
7
9
60
13
68
68
58
51
64
52
60
39
53
60
63
71
65
66
56
67
69
44
70
71
72
70
60
73
- 2 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-57300 BASE ASM
ベース組
1
2 400-55059 FEEDER BASE
フィーダーベース
(1)
3 400-55060 UPPER BASE
アッパーベース
(1)
4 400-57343 STAY ASM
ステー組
(1)
5 400-57309 CLAMP ASM
クランプ組
(1)
6 400-55061 LOCK HOLDER
ロックホルダ
(1)
7 400-55063 HOLDER SHAFT(1)
ホルダシャフト（１）
(3)
8 400-55064 CLAMP LINK
クランプリンク
(1)
9 400-55066 LOCK BLOCK
ロックブロック
(1)
10 400-55067 CLAMP LINK(2)
クランプリンク（２）
(2)
11 400-55069 CLAMP BRACKET
クランプブラケット
(1)
12 400-69111 TOGGLE CLAMP
トグルクランプ
(1)
13 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
(6)
14 NM-6060003-SC NUT M6
六角ナツト Ｍ ６
(2)
15 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(1)
16 400-57311 MOTOR BRK ASM
モータ ＢＲＫ 組
(1)
17 400-55073 MOTOR BRACKET
モーターブラケット
(1)
18 400-55097 GEAR SHAFT BASE
ギアシャフトベース
(1)
19 400-55098 GEAR SHAFT COLLAR
ギアシャフトカラー
(1)
20 400-60541 PARTS FEED MOTOR ASM B
パーツフィードモーター組 Ｂ
(1)
21 400-56241 PARTS FEED MOTOR ASM
パーツフィードモータ組
(1)
22 400-55099 SPUR GEAR(1)
スパーギヤ（１）
(1)
23 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(1)
24 400-57315 SPUR GEAR (2)ASM
ギヤ（２）組
(1)
25 400-55100 SPUR GEAR(2)
スパーギヤ（２）
(1)
26 400-57183 BUSHING 80F0404
ブッシュ ８０ Ｆ ０４０４
(1)
27 400-57180 BUSHING 80B0403
ブッシュ ８０ Ｂ ０４０３
(1)
28 400-55119 SPUR GEAR(3)
スパーギヤ（３）
(1)
29 400-55623 GEAR SHAFT(1)
ギアシャフト（１）
(1)
30 400-55624 GEAR SHAFT(2)
ギアシャフト（２）
(1)
31 SL-4860591-SC SCREW M2.6 X 5
座金付きなべ小ねじ Ｍ ２．６ Ｌ ＝５
(2)
32 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ ２．６
(2)
33 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(2)
34 NM-6040003-SC NUT M4
六角ナット Ｍ ４
(1)
35 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
36 SB-1050021-00 BEARING
ころがり軸受
(2)
37 400-57312 CENTER PLATE ASM
センタプレート組
(1)
38 400-55070 CENTER PLATE
センタープレート
(1)
39 400-55071 CENTER PIN
センターピン
(1)
40 400-55072 ECCENTRIC PIN
エキセントリックピン
(1)
41 SM-8030502-TP SCREW M3 L=5
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(2)
42 SM-6851202-TN SCREW M2.5 L=12
六角穴ボルト Ｍ ２．５ Ｌ ＝１２
(1)
43 NM-6850001-SC NUT M2.5
六角ナット Ｍ ２．５
(1)
44 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ ２．６
(1)
45 400-55075 PANEL COVER(1)
パネルカバー（１）
(1)
46 400-55076 PANEL COVER(2)
パネルカバー（２）
(1)
47 400-55083 COVER(B1)
カバー（Ｂ １）
(1)
48 400-55084 COVER(B2)
カバー（Ｂ ２）
(1)
49 400-55484 SUB SUPPORT(1)
サブサポート（１）
(1)
50 400-55494 PANEL
パネル
(1)
51 400-56709 SWITCH RABEL
スイッチラベル
(1)
52 400-56899 PROTECTOR L
プロテクタ Ｌ
(1)
53 400-56900 PROTECTOR R
プロテクタ Ｒ
(1)
54 400-57205 PULL
取っ手
(1)
55 400-55790 COVER
カバー
(1)
56 400-57363 CARRIER RAIL 51
キャリアレール ５１
(1)
57 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
58 SL-6040892-TN BOLT
座金付き六角穴ボルト
(6)
59 SM-1850501-SC SCREW
皿ねじ Ｍ ２．５ Ｌ ＝５
(6)
60 SL-6030692-TN BOLT
座金付き六角穴ボルト
(16)
61 SL-6051692-TN BOLT
座金付き六角穴ボルト
(2)
62 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
63 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(2)
64 400-57313 SUB BASE ASM
サブベース組
(1)
65 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(2)
66 WP-0531000-SC WASHER 5.3X10X1
平座金 ５．３ Ｘ １０ Ｘ １
(4)
67 400-37289 DIN_ATTACHMENT
ＤＩＮ アタッチメント
(2)
68 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
69 400-66305 SUPPORT BRACKET
サポート ブラケット
(1)
70 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
71 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
72 400-66304 SUB SUPPORT(2)
サブ サポート（２）
(1)
73 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
74 400-60005 ELECTRICAL COMPONENT ASM
電装品総組
1
75 400-56229 PARTS EMPTY SENSOR ASM
パーツ ＥＭＰＴＹ センサ組
(1)
76 400-56230 POWER ON SW ASM
電源 ＯＮ ＳＷ 組
(1)
77 400-56231 POWER OFF SW ASM
電源 ＯＦＦ ＳＷ 組
(1)
78 400-56235 POWER CABLE ASM
電源ケーブル組
(1)
79 400-56238 STOPPER SOL CABLE ASM
ストッパー ＳＯＬ ケーブル組
(1)
80 400-56242 PARTS FEED MOTOR CABLE ASM
パーツフィードモータケーブル組
(1)
81 400-56571 LIFT MOTOR CABLE ASM
リフトモータケーブル組
(1)
82 400-01306 CABLE PROTECTOR SHEET
ケーブルプロテクタシート
(1)
83 HA-0051000-30 SWITCH
フランジ
(1)
84 HD-0006700-00 SENSOR
センサー
(2)
85 HN-0021100-00 CORES
フェライトコア
(1)
86 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.02)
87 HX-0018800-0B BUSH
ブッシュ
(1)
88 HX-0029400-00 FIXED BASE
固定ベース
(4)
89 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
90 EA-9500B01-00 CABLE BAND
束線バンド
(7)
91 HX-0006500-0A CABLE CLIP
束線バンド
(2)
92 HX-0041800-0C SPACER
スペーサ
(4)
93 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
94 400-37046 SSF-CTRL PCB ASM
ＳＳＦ − ＣＴＲＬ 基板組
(1)
95 400-56223 START SW ASM
スタート ＳＷ 組
(1)
96 400-56224 REVERSE SW ASM
リバース ＳＷ 組
(1)
97 400-56225 PICK SENSOR ASM
ピックセンサ組
(1)
98 400-56226 LOWER LIMIT SENSOR CABLE ASM
下リミットセンサケーブル組
(1)
99 400-56228 UPPER LIMIT SENSOR CABLE ASM
上リミットセンサケーブル組
(1)
