第 3 章 定期保养项目 目录 1. 每周 3- 1 1.1 吸嘴的点检和清洁 3- 1 1.1.1 回弹部的点检和清洁 3- 1 1.1.2 确认弹簧片 3- 3 1.1.3 吸嘴前端的清洁 3- 3 1.2 确认传送装置传感器的状态、动作 3- 4 1.3 确认基板固定夹的状态、动作 3- 5 1.3.1 基板固定夹状态的确认 3- 5 1.3.2 基板固定夹动作的确认 3- 5 2. 每月或隔月…
2-6
2

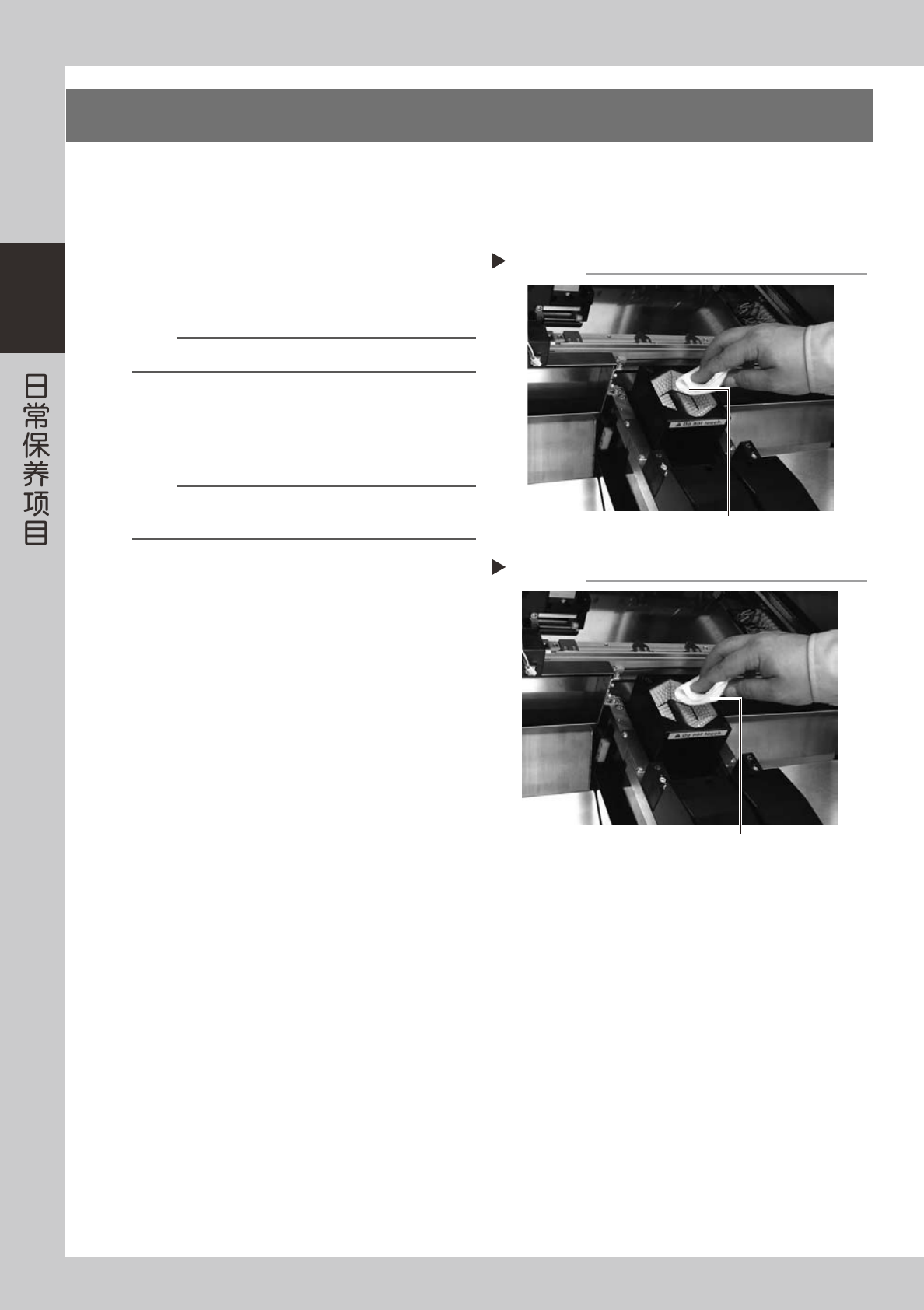

3.相机保护玻璃的清洁
如多视觉相机的保护玻璃上粘有尘屑，可能造成元件识别错误。为了防止此现象发生，必须定期对相机进行点检
和清洁。
e
为了安全作业，务必将贴片机置于紧急停机状态或关闭贴片机的电源。
1
用光学仪器专用软刷清扫相机保护玻璃
上的尘屑。
55203-L6-00
参考
光学仪器专用软刷为选件，需另行订购。
2
用无尘纸擦拭相机保护玻璃。
用浸有镜头清洁剂的无尘纸擦拭相机保护玻璃。
55204-L6-00
n
要点
务必使用不起尘的擦拭纸。
镜头清洁剂为选件，需另行订购。
用光学仪器专用软刷清扫尘屑
Step 1
光学仪器专用软刷
用无尘纸擦拭相机透明罩
Step 2
无尘纸
第 3 章 定期保养项目
目录
1. 每周 3-1
1.1 吸嘴的点检和清洁 3-1
1.1.1 回弹部的点检和清洁 3-1
1.1.2 确认弹簧片 3-3
1.1.3 吸嘴前端的清洁 3-3
1.2 确认传送装置传感器的状态、动作 3-4
1.3 确认基板固定夹的状态、动作 3-5
1.3.1 基板固定夹状态的确认 3-5
1.3.2 基板固定夹动作的确认 3-5
2. 每月或隔月 3-6
2.1 吸嘴空气通道的清洁 ( 每月 ) 3-6
2.2 各轴的点检 ( 每月 ) 3-7
2.3 X、Y、W 轴的清洁、加油 ( 隔月 ) 3-8
2.3.1 X、Y、W 轴螺旋丝杆的清洁、加油 3-8
2.3.2 X、Y、W 轴线性导轨的清洁、加油 3-11
2.4 PU 轴 ( 顶板轴 ) 的点检、清洁和加油 ( 隔月 ) 3-13
2.5 传送带的点检和清洁 ( 隔月 ) 3-14
3. 3 个月 3-15
3.1 真空电磁阀过滤器的清洁、更换 3-15
3.1.1 真空电磁阀的真空压点检 3-16
3.1.2 排气阀的动作确认 ( 各贴装头分别确认 ) 3-17
3.1.3 清洁用排气阀的动作确认 ( 连动 ) 3-17
3.2 花键轴内的清洁、加油 3-18
3.2.1 花键轴内的清洗 3-18
3.2.2 负压状态的确认 3-21
3.3 花键轴的动作确认和加油 3-22
3.4 SC 轴软电缆的确认 (YS12P) 3-23
3.5 气 / 雾过滤器的点检、清洁 3-24
3.6 6 角花键轴的清洁、加油 3-26
