4-2 4 2. 真空电磁阀部 2.1 真空电磁阀 BIT 的更换 1 切断气源。 将贴片机左下面板内的 「供气 / 排气」 开关向右旋转， 切断供气。 2 将贴装头移至便于操作的位置。 3 拆下整流板。 用六角扳手拆下固定整流板的螺栓。 55402-L6-00 4 用手拔出 BIT。 用六角扳手向左旋转盖子并拔出后，可以看见 BIT 前端，用手拔出。 55403-L6-00 c 注意 换下的 BIT 不可再使用。重新使用可能会…
4-1
4
1.吸嘴弹簧片的更换
e
1
按下紧急停机按钮。
为了安全作业 , 必须使贴片机处于紧急停机状态。
2
拆卸吸嘴。
用手拆下要更换弹簧片的吸嘴。
3
拆下吸嘴弹簧片。
边从后按住轴，边用十字精密螺丝刀拧下螺钉，将
不良的弹簧片从吸嘴基座上取下。
55400-M7-00
c
注意
切勿拆下固定吸嘴基座的螺钉。
4
安装新的吸嘴弹簧片。
边向上按住弹簧片，边用十字精密螺丝刀拧紧固定
螺钉。
55401-L6-00
c
注意
务必使弹簧片平行安装。
5
安装吸嘴。
6
确认安装状态。
1. 确认弹簧片与吸嘴之间没有间隙。
2. 用手反复装卸吸嘴数次，确认没有松动。
吸嘴弹簧片的拆卸
Step 3
吸嘴基座
固定吸嘴弹簧片
用螺钉
吸嘴弹簧片
吸嘴弹簧片的安装
Step 4
精密螺丝刀弹簧片板
4-2
4
2.真空电磁阀部

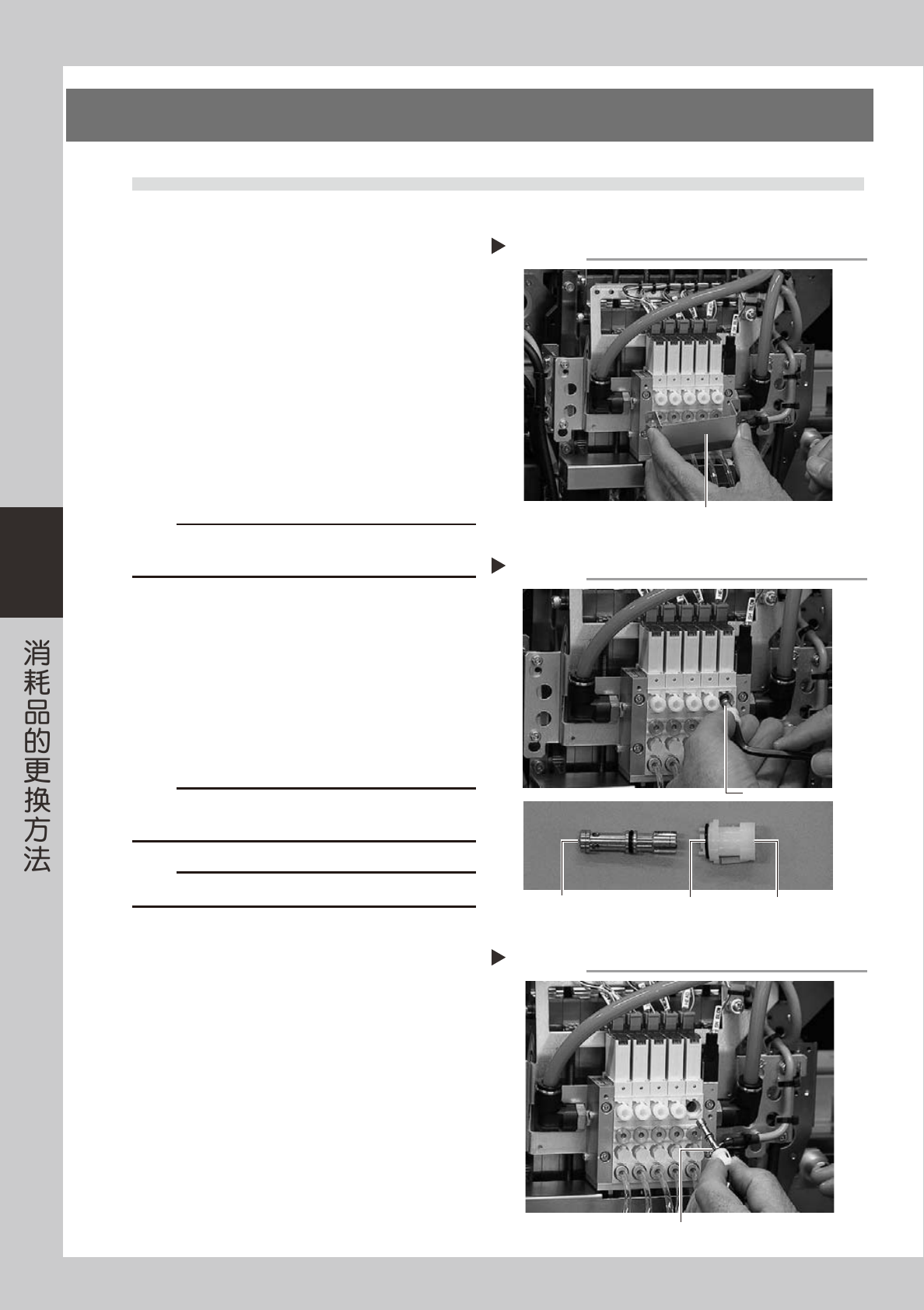

2.1 真空电磁阀 BIT 的更换
1
切断气源。
将贴片机左下面板内的「供气 / 排气」开关向右旋转，
切断供气。
2
将贴装头移至便于操作的位置。
3
拆下整流板。
用六角扳手拆下固定整流板的螺栓。
55402-L6-00
4
用手拔出 BIT。
用六角扳手向左旋转盖子并拔出后，可以看见 BIT
前端，用手拔出。
55403-L6-00
c
注意
换下的 BIT 不可再使用。重新使用可能会导致无法正常吸附
元件。
5
清洁 BIT 安装部。
用选件喷气枪、光学专用清洁棉棒等清除安装部的
尘屑和污垢。
6
安装新 BIT。
将 O 形圈嵌入盖子后将新 BIT 装入盖内。将 BIT 插
入安装部的孔内，向右旋转盖子关闭。
55404-L6-00
c
注意
务必确认 BIT 盖子已正常锁定，否则，打开 [ 吸气 ] 时，BIT
可能会弹出。
c
注意
插入 BIT 关闭盖子时，切勿将 O 形圈露出。
7
安装整流板。
用六角扳手将整流板装回原位。
8
接通气源。
将贴片机左下面板内的「供气 / 排气」开关向左旋转，
开始供气。
拆卸整流板
Step 3
整流板
拔出BIT
O形圈 盖子BIT
Step 4
BIT安装部
安装BIT
O形圈
Step 6
4-3
4
2.2 电磁铁线圈的更换
1
切断气源与电源。
退出软件程序，关闭贴片机的电源。将贴片机左下
面板内的「供气 / 排气」开关向右旋转，切断供气。
55405-L6-00
2
将贴装头移至便于操作的位置。
3
拔出真空电磁阀用线束的插头。
拔出所有真空电磁阀用线束的插头。
4
拆出电磁铁线圈。
用精密十字螺丝刀拆下固定电磁铁线圈的 2 颗
螺钉。
55406-L6-00
5
安装新的电磁铁线圈。
c
注意
更换电磁铁线圈时，切勿使嵌在电磁铁线圈内的密封垫圈脱
落。
6
连结线束。
将真空电磁阀用线束的插头插回原位。
7
接通电源和气源。
启动贴片机，执行返回原点的作业。
8
确认动作。
使用与第 3 章「3.1.2 排气阀的动作确认」的相同
方法使负压产生，确认不会显示异常数值。
切断气源
Step 1
供气/排气
开关
拆出电磁铁线圈
Step 4
精密十字螺丝刀
电磁铁线圈
密封垫圈
