3-16
3

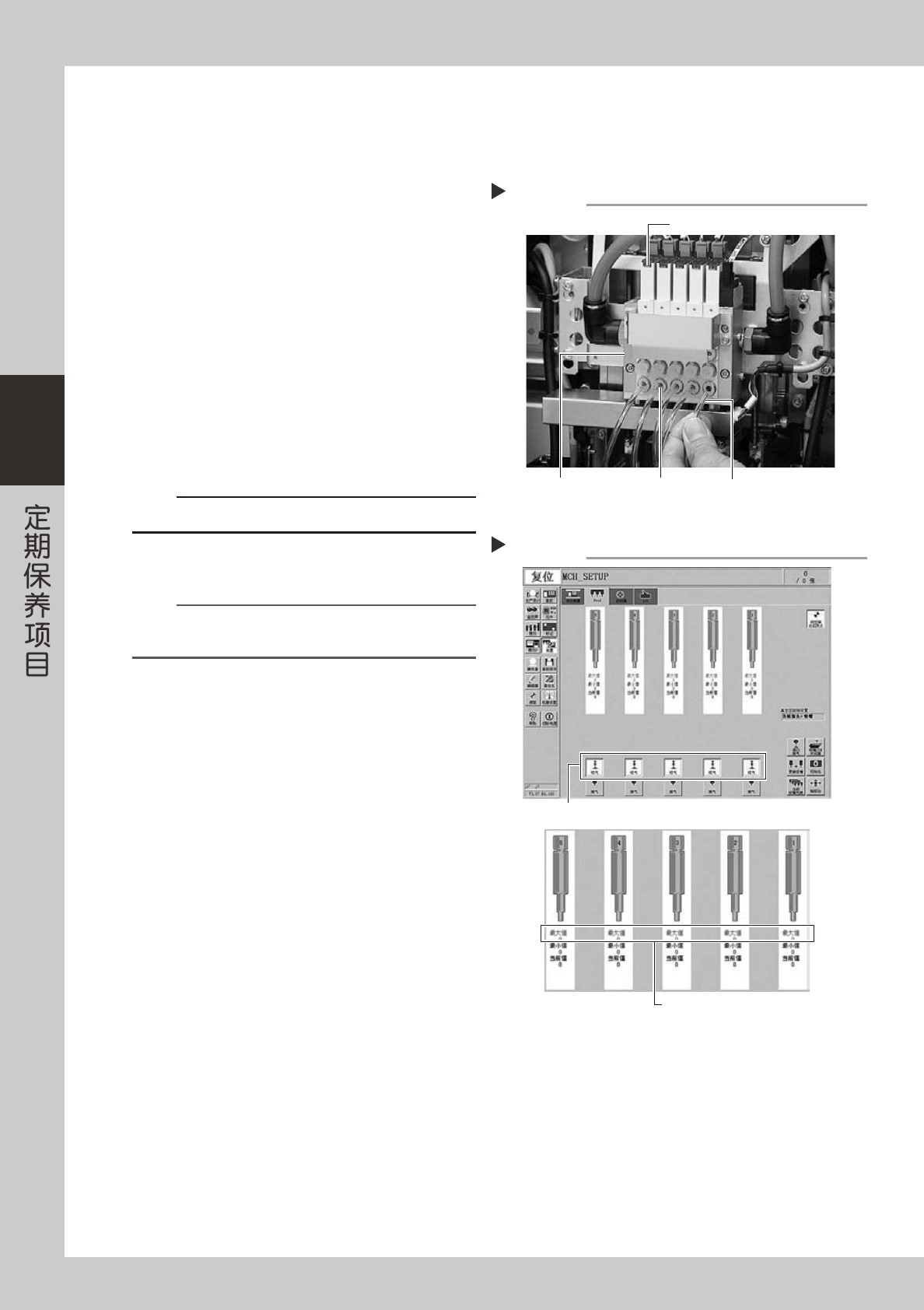

3.1.1 真空电磁阀的真空压点检
确认真空电磁阀装置的各个真空电磁阀的真空压级别，判断其状态。
e
1
按紧急停机按钮。
为安全作业，务必使贴片机处于紧急停机状态。
2
拔出输气管。
从真空电磁阀下部的气密接头拔出所有贴装头的输
气管。
55322-L6-00
3
确认单个真空电磁阀的真空压级别。
1. 打开 [ 装置 ] -「Head」选项卡。
2. 用手指堵住气密接头，按 [ 吸气 ] 按钮。对所
有贴装头分别执行此操作。
3. 记录气密接头在封闭状态下的最大值，确认是
否在测定参考值范围内。
56305-L6-00
c
注意
排出的气体可能会吹到面部，务必佩戴防护眼镜。
■ 测定参考值
封闭 ：190 以上
参考
未达到测定参考值时，重新检查贴装头的空气通道 ( 花键轴内
/ 真空电磁阀和花键轴的输气管等 )，必要时进行清洁与更换。
确认真空级别
Step 3
按各贴装头的[吸气]按钮
确认最大值(封闭状态下的最大值)
拆出输气管
Step 2
透明输气管
气密接头
真空电磁阀装置
真空电磁阀
3-17
3

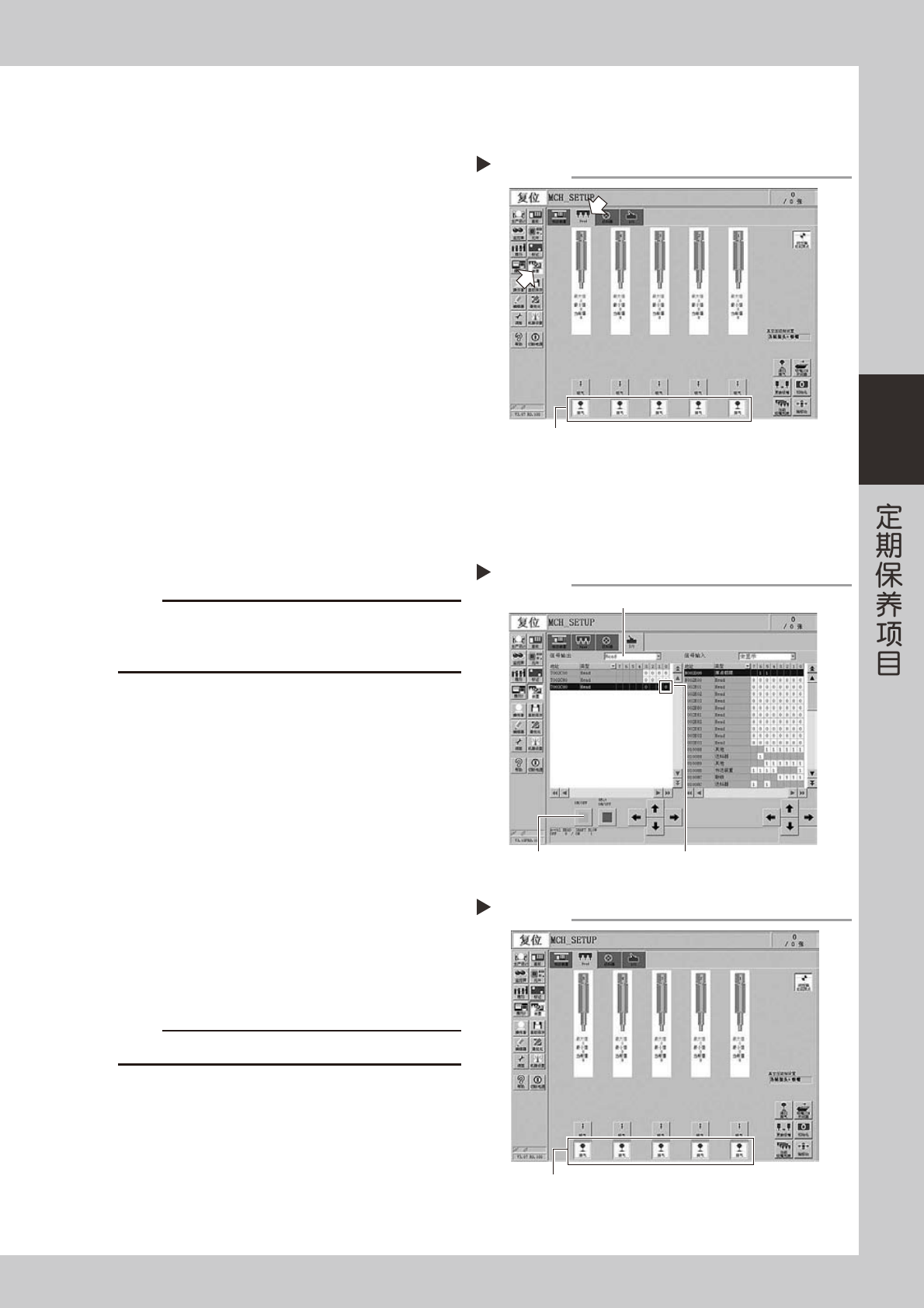

3.1.2 排气阀的动作确认 ( 各贴装头分别确认 )
确认真空电磁阀装置的各个真空电磁阀的排气级别，并判断其状态。
1
确认是否正常排气。
确认真空电磁阀装置下方接头部的排气是否均匀。
打开 [ 装置 ] -「Head」选项卡，按各贴装头的
[ 排气 ] 按钮。
56306-L6-00
3.1.3 清洁用排气阀的动作确认 ( 连动 )
确认机器贴装头花键轴内清洁排气功能是否正常运行。
1
拆出所有贴装头的吸嘴。
c
注意
清洁排气的气量强大，要实施清洁排气时，务必拆出安装在
贴装头上的吸嘴。否则，吸嘴可能会从贴装头脱落，导致破损、
遗失。
2
使清洁用排气阀运行。
1. 打开 [ 装置 ] -「I/O」选项卡。
2. 从「信号输出」侧下拉框中选择「Head」后，
选择要执行排气的贴装头的地址 (T003C000)。
3. 按 [ON/OFF] 按钮，使所有贴装头的清洁用排气
阀运行。
56307-L6-00
3
确认各贴装头的排气。
打开 [ 装置 ] -「Head」选项卡，按各贴装头的
[ 排气 ] 按钮，确认从各贴装头是否有气体排出。
56308-L6-00
4
按 [ 装置 ]-「I/O」选项卡画面的 [ON/
OFF] 按钮，关闭清洁用排气阀。
c
注意
排出的气体可能会吹到面部，务必佩戴防护眼镜。
排气确认
按各贴装头的[排气]按钮
Step 1
使清洁用排气阀运行
Step 2
Head
按[ON/OFF]按钮 选择地址
确认排气
Step 3
按各贴装头的[排气]按钮
3-18
3

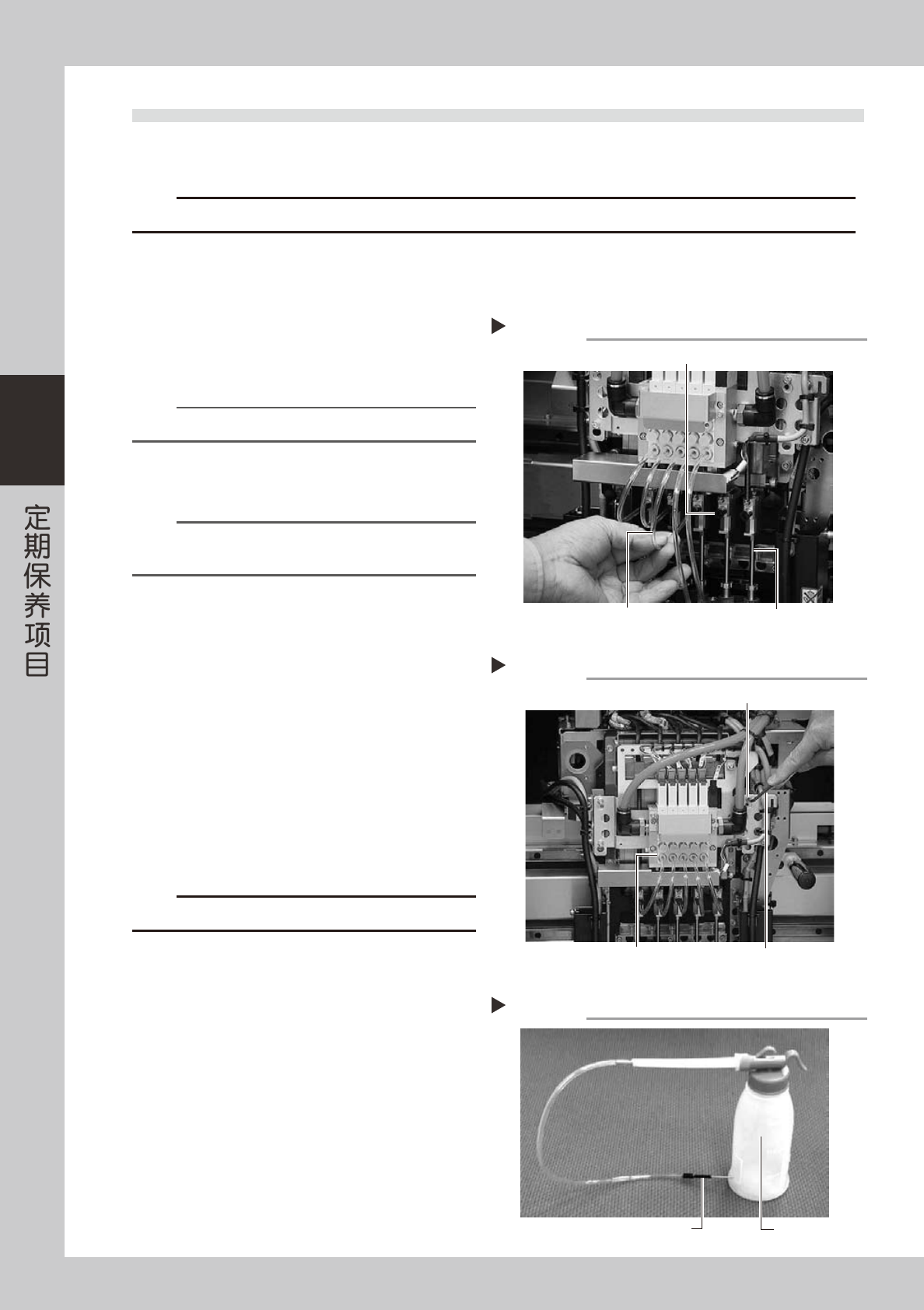

3.2 花键轴内的清洁、加油
花键轴的空气通道内如有异物或脏污粘附，会导致发生吸附、贴装错误。虽然供气状态和实际运转时间各异，但
一般 3 个月左右必须对花键轴内部实施 1 次清洁作业。
c
注意
花键轴的动作出现不稳定或发出异响时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁不在保修范围内。
3.2.1 花键轴内的清洗
e
1
按紧急停机按钮。
为安全作业，务必使贴片机处于紧急停机状态。
2
将贴装头移至便于操作的位置。
n
要点
为防止弄脏扫描相机，需将扫描相机向左或向右避开。
3
拆卸所有贴装头上的吸嘴。
用手拆下吸嘴。
参考
配备吸嘴交换站 ( 选配 ) 的贴片机，务必将取出的吸嘴放回
吸嘴交换站。
4
拔出输气管。
拔出插在各贴装头花键轴上部的输气管。
55323-L6-00
5
拆出真空电磁阀装置架。
用六角扳手或 T 型扳手拆出固定真空电磁阀装置架
的 4 根螺栓。
55324-L6-00
6
准备清洁工具 (KHN-M8860-00X)。
1. 在清洁容器中注入 IPA( 异丙醇酒精 )。
2. 在作业位置正下方垫上无尘布。
55325-L6-00
c
注意
禁止使用 IPA( 异丙醇酒精 ) 以外的溶剂。
拔出输气管
Step 4
输气管
花键轴的气密接头
花键轴
拆出真空电磁阀装置架
Step 5
六角扳手或T型扳手
真空电磁阀装置架
真空电磁阀
清洁工具
Step 6
塑料泵
喷嘴
