4-9 4 4.4 传送部 W 轴线性导轨与螺旋丝杆 W轴的加油位置 W轴线性导轨 W轴线性导轨 W轴 螺旋丝杆 W轴6角花键轴 润滑油枪 ： 用手涂抹 ： W轴 螺旋丝杆 加油部位 加油位置 频率 作业方法 线性导轨 2 1 次 /6 个月 润滑油枪 ： 标准喷嘴 螺旋丝杆 2 润滑油枪 ： 标准喷嘴 6 角花键轴 1 用手涂抹 55417-M7-00 4.5 贴装头花键轴 Z轴的加油位置 Z轴花键轴 润滑油枪 ： 用手涂抹 ： 加油…
4-8
4
4.2 Y 轴线性导轨与螺旋丝杆
Y轴的加油位置
Y轴线性导轨部
润滑油注油嘴
(前后2处)
润滑油枪 ：
用手涂抹 ：
Y轴螺旋丝杆部
润滑油注油嘴
Y轴螺旋丝杆部
润滑油注油嘴
Y轴线性导轨部
润滑油注油嘴
(前后2处)
加油部位 加油位置 频率 作业方法
线性导轨
4
1
次
/2
个月 润滑油枪 ：标准喷嘴
螺旋丝杆
2
55415-M7-00
4.3 PU 轴导柱与螺旋丝杆
PU轴的加油位置
螺旋丝杆
螺旋丝杆
润滑油枪 ：
用手涂抹 ：
导柱
导柱
加油部位 加油位置 频率 作业方法
导柱
2
1
次
/2
个月 用手涂抹
螺旋丝杆
2
55416-M7-00
4-9
4

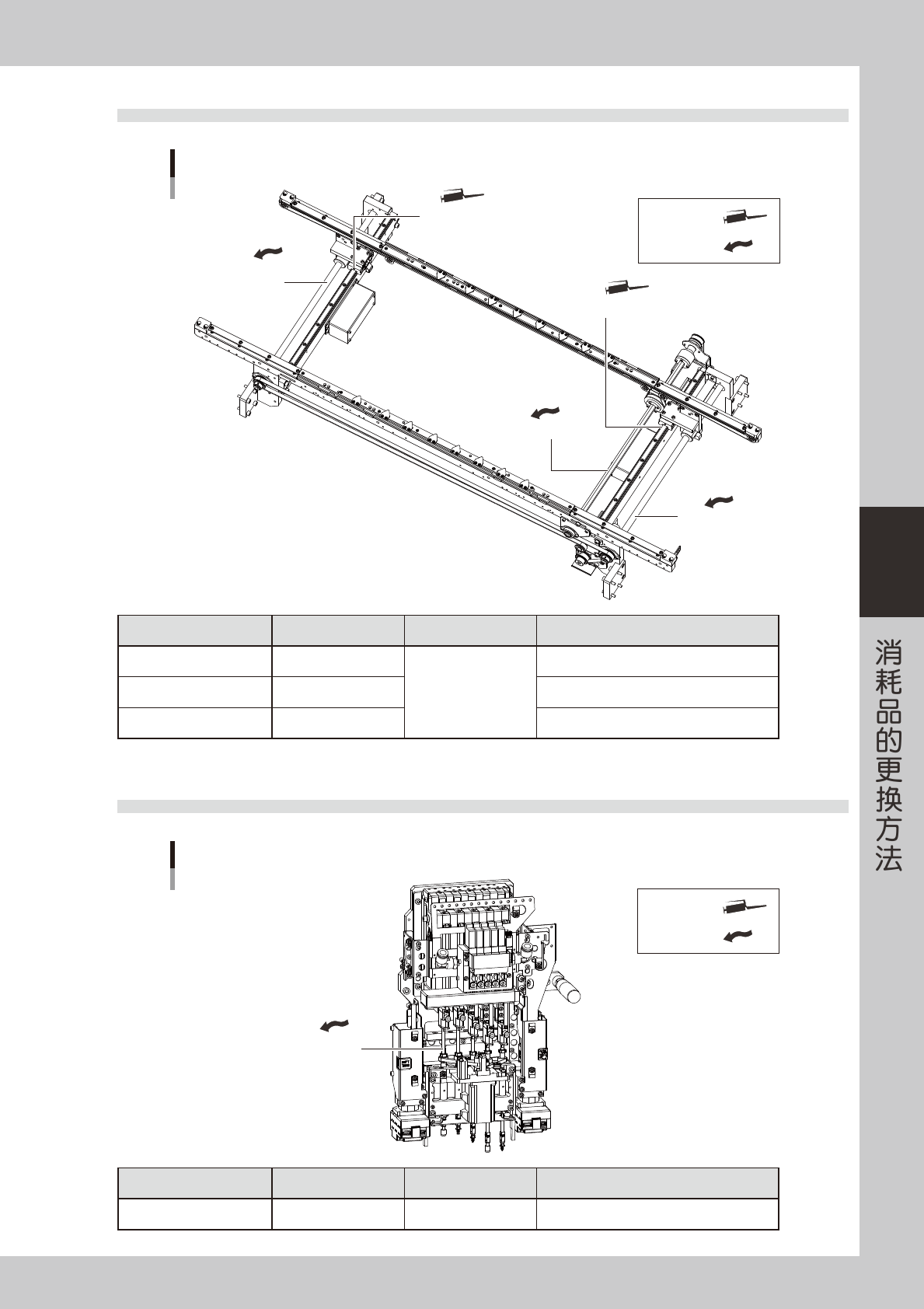

4.4 传送部 W 轴线性导轨与螺旋丝杆
W轴的加油位置
W轴线性导轨
W轴线性导轨
W轴
螺旋丝杆
W轴6角花键轴
润滑油枪 ：
用手涂抹 ：
W轴
螺旋丝杆
加油部位 加油位置 频率 作业方法
线性导轨
2
1
次
/6
个月
润滑油枪 ：标准喷嘴
螺旋丝杆
2
润滑油枪 ：标准喷嘴
6
角花键轴
1
用手涂抹
55417-M7-00
4.5 贴装头花键轴
Z轴的加油位置
Z轴花键轴
润滑油枪 ：
用手涂抹 ：
加油部位 加油位置 频率 作业方法
Z
轴花键轴
5 3
个月 用手涂抹 ( 薄薄一层 )
55418-M7-00
