第
2
章
测量前的准备
18

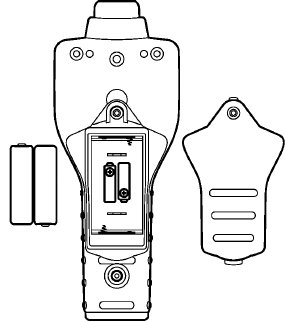

1. 切断本仪器的电源，拆下输出线与 AC 适配器。
2. 拆下本仪器背面的电池盖固定螺丝。（使用螺丝刀）
3.
拆下电池盖。
4. 更换电池时，取出电池。
5. 装入 2 节新电池 （LR6），不要弄错极性。
6. 装上电池盖，紧固螺丝。
第
2
章
测量前的准备
19
连接 AC 适配器 （选件）
（仅限于 FT3406）
AC
适配器请务必使用指定的
Z1004 AC
适配器。
AC
适配器的额
定电源电压为
AC100 V
～
240 V
（已考虑额定电源电压±
10%
的
电压波动），额定电源频率为
50/60 Hz
。为了避免发生仪器损坏和
电气事故，请绝对不要在此以外的电压条件下使用。
• AC 适配器的输出会因瞬时停电等而降低。为了避免因
这些影响而导致本仪器动作停止，需要取得长期数据
时，建议使用 AC 适配器时也并用碱性电池。
•
请在切断电源之后，插拔
AC
适配器。
• 本仪器的电源以 AC 适配器为优先进行动作。因此，通过
AC 适配器供电进行动作时，电池不会产生消耗。
• AC 适配器的供给电源为OFF时或停电时，不显示 。
（通过电池进行动作）
1. 关闭本仪器的电源。
2. 拆下本仪器握手部分下方的盖子，将 AC
适配器插孔插入连接器。
3.
将
AC
适配器的插头连接到电源上。
4. 打开本仪器的电源。
5. 供电之后，本仪器的显示区上显示
。
第
2
章
测量前的准备
20
进行接触测量时，安装 Z5003 接触式转换器。
放置 （固定）后进行测量时，请安装在市售三脚架上使用。请将
三脚架安装到主机背面的三脚架用螺纹孔中。
* 螺纹尺寸：1/4 螺纹 （依据 JIS B7103）
连接接触式转换器 （选件）
1. 如右图所示连接接触式转换器。
2. 在主机的背面用固定螺丝牢固地进行紧
固。
3. 根据用途安装9032金属式接触头、9033 橡
胶式接触头与 9212 周速环。
三脚架的连接
• 在三脚架上安装时，请转动螺丝，不要转动主机。
• 请勿在装好三脚架的状态下移动主机。
1
2
