第 5 章 规格 37 功能规格 规格 第 5 章 测量功能 转速测量 ：转速测量、周期测量、计数测量 周速测量 ： （ Z5003 接触式转换器／ 9212 周速 环并用时限定） 测量方式 可见光光电反射式 ：红色可见光＋反光贴纸或 反射板 （ Z5003 接触式转换器内） 连接方式 ：接触式或非接触式 非接触测量检测距离 ： 50 mm ～ 500 mm （光线垂直照射在 反光贴纸上时） （利用 12 mm 2 反光 贴纸时） 反射…
第
4
章
各种功能
36
打开电源时进行系统复位。
如果在按住 [CLR] 键的同时，按 [POWER] 键打开电源，则进行系统复位。

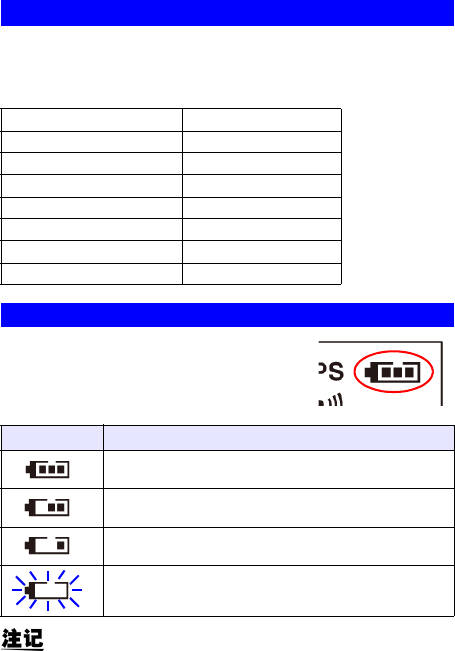

复位项目一览
显示区右上角显示本仪器的电池余量。
系统复位
测量值 清除
MAX 值、 MIN 值清除
测量功能 转速测量
测量单位
r/min
自动节电功能
ON
平均值功能
OFF
蜂鸣音
ON
输出功能 Aout × 10
电池电量耗尽警告 （电池余量检测）
电池余量显示 电池的状态
装入新的碱性电池时
电池余量为 2/3 时
电池余量为 1/3 时
（闪烁）电池电量耗尽。出现该显示时，不能继续此后的
测量。请换上新电池。
• 使用锰电池时，本仪器的连续使用时间会明显缩短。
• 使用镍氢电池时，电池余量显示无法正常动作。
第
5
章
规格
37
功能规格
规格 第 5 章
测量功能
转速测量 ：转速测量、周期测量、计数测量
周速测量 ：（Z5003 接触式转换器／ 9212 周速
环并用时限定）
测量方式
可见光光电反射式 ：红色可见光＋反光贴纸或
反射板 （Z5003 接触式转换器内）
连接方式 ：接触式或非接触式
非接触测量检测距离：
50 mm
～
500 mm
（光线垂直照射在
反光贴纸上时）（利用
12 mm
2
反光
贴纸时）
反射检测显示 ：[HOLD] 键内的红色 LED 闪烁
+ 蜂鸣音
采样周期 ：62.5 (ms) ～ 2(s)
因接触／非接触、 AVG 设定而异
显示更新速率 ：约 0.5 ～ 10 次 / 秒
无输入处理
：
显示
0
（周期测量时显示最大值）
输入超出处理 ：显示 [OVER]
量程切换 ：自动
测量模式切换
设定方法 ：重复 [MODE] 键输入
动作内容 ：重复键输入，变更测量单位
不带接触式转换器 ：转速 (r/min) →转速 (r/s)
→周期 (ms) →计数 (counts)
带接触式转换器 ：转速 (r/min) →转速 (r/s)
→周期 (ms) →计数 (counts)
→周速 (m/min)( ）点亮
→周速 (ms)( ）点亮
平均功能
设定方法 ：重复 [AVG] 键输入
动作内容 ：OFF →平均 ON、 AVG 点亮
功能说明 ：OFF ：最长闸门时间 0.2(s)
ON ：最长闸门时间 2.0(s)
初始状态 ： OFF
* 计数测量时不起作用 （OFF）
显示值保持 操作方法 ：通过 [HOLD] 键输入停止测量值更
新， 点亮
解除方法 ：再次进行 [HOLD] 键输入
第
5
章
规格
38
最大值
/
最小值显示
设定方法 ：重复 [MAX/MIN] 键输入
动作内容 ：通常值→ MAX 值 ( 点亮 )
→ MIN 值 （ 点亮）
* 计数测量时不起作用 （按键操作无效）
测量值清除
操作方法 ：[CLR] 键输入
动作内容 ：对当前值、最大值、最小值、计数测量值与
周速值进行清零
备注 ：切换测量模式时以及变更平均设定时也清
除测量值
APS
（自动节电）
动作内容 ：无操作状态持续 5 分钟并且无输入状态持续
5 分钟时，切断电源
初始状态 ：ON 点亮
解除方法 ：通电选件
[HOLD]
＋
[POWER]
* 安装 AC 适配器时 （检测规定电压时）自动解除 APS
蜂鸣音 动作内容 ：每次旋转检测时鸣响 30 ms
初始状态 ：ON 点亮
解除方法 ：利用通电选件 [AVG] ＋ [POWER] 进行起动
* 按键操作时也进行鸣响 （不可解除）
电池余量检测 动作内容 ：1.9 V （± 0.1 V）时，余量显示为 0，电
池框闪烁，测量值显示熄灭
1.8 V （± 0.1 V）以下时切断电源
接触式转换器
检测
功能说明 ：自动检测接触式转换器的安装
动作内容 ：为测量模式切换操作时，可设定周速测量
电源输入端子
（仅限于
FT3406
）
用途 ：连接 Z1004 AC 适配器
输出端子 ：φ5.5 mm， Centre Plus
最大输入电压
：DC ± 5 V ± 0.3 V
AC
适配器检测
（仅限于
FT3406
）
动作内容 ：电压检测时， 点亮
备注 ：即使安装，但在电压检测值为 0 的状态下
（停电等）， 仍会熄灭
脉冲输出（仅
限于
FT3406
）
端子形状 ：φ3.5 mm，耳机插孔型
（端子及切换与模拟输出相同）
输出电阻 ：1 kΩ
输出电平 ：0 - 3.3 V
输出信息 ：输出检测电平
低电平有效输出
Lo 输出宽度：300 µs
