第 2 章 测量前的准备 23 4. 连接方法 ① 拆下主机底盖。 ②在 OUTPUT 端子上连接 L9094 输出线。 记录仪等 L9094 输出线 OUTPUT 端子 5. 输出波形举例 平均 ON 时 平均 OFF 时 • OV E R 时，输出 1 V 。 • 即使在保持期间，模拟输出也不是保持值，而是输出当 前值。
第
2
章
测量前的准备
22
设置示例 1：
为 60000 r/min 时
在测量模式 “r/min”下设为 “Aout × 0.01”，以对应测量范围
“100 ～ 99990”。
M （显示值）× 0.01 = 600，因此，输出为 600 mV。
设置示例 2：
为 100 r/s 时
在测量模式“r/s”下设为“Aout × 10”，以对应测量范围“0 ～ 100.00”。
M （显示值）× 10 = 1000，因此，输出为 1000 mV。
3.
选择之后经过 3 秒钟时，确定设定并进入测量模式。
上：测量范围或输出范围
下：计算公式 （M = 显示值）
注：输出基于计算公式的电压
设置
Aout×10 Aout×1Aout×0.1 Aout×0.01
测量模式 测量范围 输出范围 测量范围 输出范围 测量范围 输出范围 测量范围 输出范围
r/min
― ― ― ―（注）
0 ～
10000
0 ～ 1000 100 ～
99990
1 ～
999.9
M×10/60 M×1/60 M×0.1 M×0.01
r/s
0 ～
100.00
0 ～ 1000
1 ～
1000.0
1 ～ 1000 ― ― ― ― （注）
1000 ～
1600
600 ～
960
M×10 M×1M×0.1×60 M×0.01×60
ms
― ― ― ― （注） 1 ～ 1999
0.5 ～
1000
― ― ― ― （注） 0.6 ～ 1
600 ～
1000
（1,000/M） ×10 （1,000/M） ×1 （1,000/M） ×0.1×60
（1,000/M）
×0.01×60
counts
按 r/min 进行输出
m/min
0 ～ 60～ 10
6 ～
1999.9
1 ～ 333 ― ― ― ―（注）
M×10/60×10 M×1/60×10 M×0.1/60×10 M×0.01/60×10
m/s
0 ～ 0.1 0 ～ 10
0.1 ～
33.3
1 ～ 333 ― ― ― ―（注）
M×10×10 M×1×10 M×0.1×60×10 M×0.01×60×10
输出范围单位：mV
第
2
章
测量前的准备
23

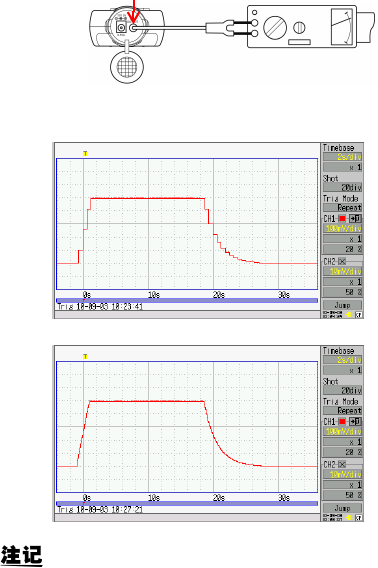

4. 连接方法
① 拆下主机底盖。
②在 OUTPUT 端子上连接 L9094 输出线。
记录仪等
L9094
输出线
OUTPUT 端子
5. 输出波形举例
平均 ON 时
平均 OFF 时
• OVER 时，输出 1 V。
• 即使在保持期间，模拟输出也不是保持值，而是输出当
前值。
第
2
章
测量前的准备
24
连接脉冲输出电缆 （仅限于 FT3406）
1. 功能
输出受光部分检测到的脉冲。
2. 电气规格
输出电阻 1 kΩ
对应插孔：φ3.5 mm
输出电平：0 -3.3 V
（低电平有效 300 µs 固定）
3. 主机的输出设定 （模拟输出 ⇔ 脉冲输出）
关闭本仪器的电源。
在按住 [MODE] 键的同时，按 [POWER] 键，打开电源。在 3
秒钟以内按 [MODE] 键，将输出端子设为 Pout，然后从 Aout
× 10、 Aout × 1、 Aout × 0.1、 Aout × 0.01 中选择 Pout。
4. 选择之后经过 3 秒钟时，确定设定并进入测量模式。
5. 连接方法
① 拆下主机底盖。
②在 OUTPUT 端子上连接 L9094 输出线。
频率计数器等
L9094 输出线
OUTPUT 端子
