第 2 章 测量前的准备 25 输出波形举例 • 无论设定的功能或单位 ， 在所有的测量状态下进行输 出。 • 为避免损坏本仪器，请 不要对输出端子施加电压。
第
2
章
测量前的准备
24
连接脉冲输出电缆 （仅限于 FT3406）
1. 功能
输出受光部分检测到的脉冲。
2. 电气规格
输出电阻 1 kΩ
对应插孔：φ3.5 mm
输出电平：0 -3.3 V
（低电平有效 300 µs 固定）
3. 主机的输出设定 （模拟输出 ⇔ 脉冲输出）
关闭本仪器的电源。
在按住 [MODE] 键的同时，按 [POWER] 键，打开电源。在 3
秒钟以内按 [MODE] 键，将输出端子设为 Pout，然后从 Aout
× 10、 Aout × 1、 Aout × 0.1、 Aout × 0.01 中选择 Pout。
4. 选择之后经过 3 秒钟时，确定设定并进入测量模式。

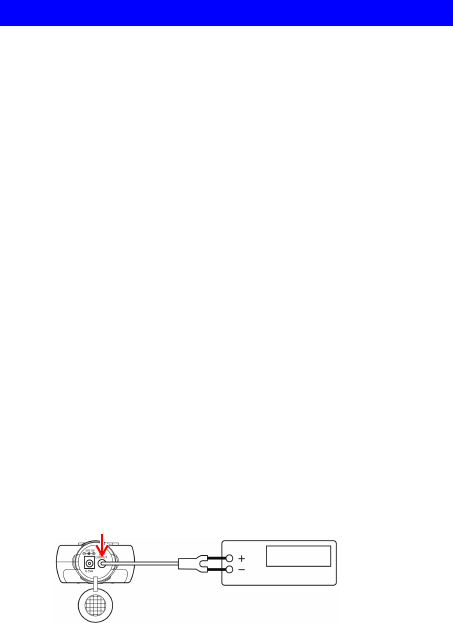

5. 连接方法
① 拆下主机底盖。
②在 OUTPUT 端子上连接 L9094 输出线。
频率计数器等
L9094 输出线
OUTPUT 端子
第
2
章
测量前的准备
25

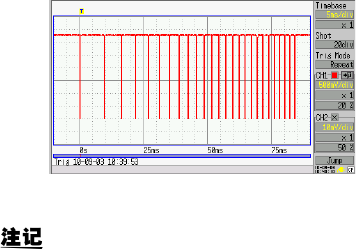

输出波形举例
• 无论设定的功能或单位，在所有的测量状态下进行输
出。
• 为避免损坏本仪器，请不要对输出端子施加电压。
第
2
章
测量前的准备
26
