第 3 章 测量方法 32 如果未将反光贴纸粘贴在该 范围内，则需增大胶带面积，并将通过时间设 为 0.2 ms 以上。 进行 3 万 r/min 以上的测量时，需要进行以下 准备。 不要将来自本仪器发光部分的红光定位于旋转 体的中 心，而是如图所示，稍稍偏离 中心。 连接粘贴反光贴纸 不粘贴反光贴纸的区域 旋转体 旋转体 反射部分 接触从本仪器发出的红光的部分 不反射部分
第
3
章
测量方法
31
为了消除干扰光，检测反射光时，使用的是调制光。经调制的反射光输入
一定时间 （约 0.2 ms）以上时，作为旋转脉冲进行检测。因此，如果从检
测窗输出的红光通过反光贴纸的时间短于 0.2ms，则无法检测到旋转脉冲。
下图所示为在反光贴纸 （12 mm × 12mm）上可检测的范围。
3.4 非接触式高转数测量注意事项
* 半径是指旋转体中心与反光贴纸中心之间的距离
转数 （r/min）
反光贴纸
旋转体的中心
反光贴纸粘贴区域
60
40
20
60
10
6
5
10（× 10
4
）
1
半径
旋转体
半径 (mm)
第
3
章
测量方法
32
如果未将反光贴纸粘贴在该范围内，则需增大胶带面积，并将通过时间设
为 0.2 ms 以上。
进行 3 万 r/min 以上的测量时，需要进行以下准备。
不要将来自本仪器发光部分的红光定位于旋转体的中
心，而是如图所示，稍稍偏离中心。
连接粘贴反光贴纸
不粘贴反光贴纸的区域
旋转体
旋转体
反射部分
接触从本仪器发出的红光的部分
不反射部分
第
4
章
各种功能
33
停止测量值的更新，以便于读取数值。
超出测量范围时， 闪烁。
用于测量值不稳定时。
每按一次 [AVG] 键，都在平均值功能的有效 / 无效之间进行切换。
如果设为 AV G ，最小位数变为有效状态。
各种功能 第 4 章

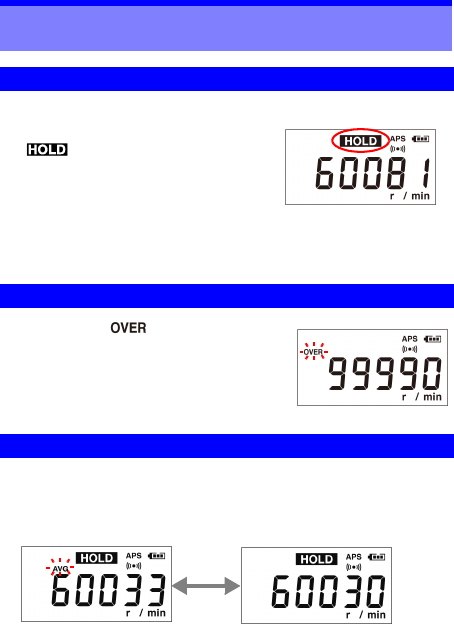

测量值的保持
1. 按一次 [HOLD] 键之后，显示区中的
标记点亮，测量值被固定。
2. 再次按 [HOLD] 键之后，开始显示更新。
测量值溢出显示
平均值功能
[AVG]
