4 5 Secure Wiring (Laser B) a 150 mm b M3 x 8 3/8 (UC-3) c 100 mm d M4 x 6 3/8 (UC-3) e M4 x 6 5/16 (UC-1.5) f M4 x 6 3/16 (UC-0.5) g M3 x 30 b b a c d d e f c g Cableado de seguridad (Láser B) Fixer le Câblage (Laser B)…
4 5

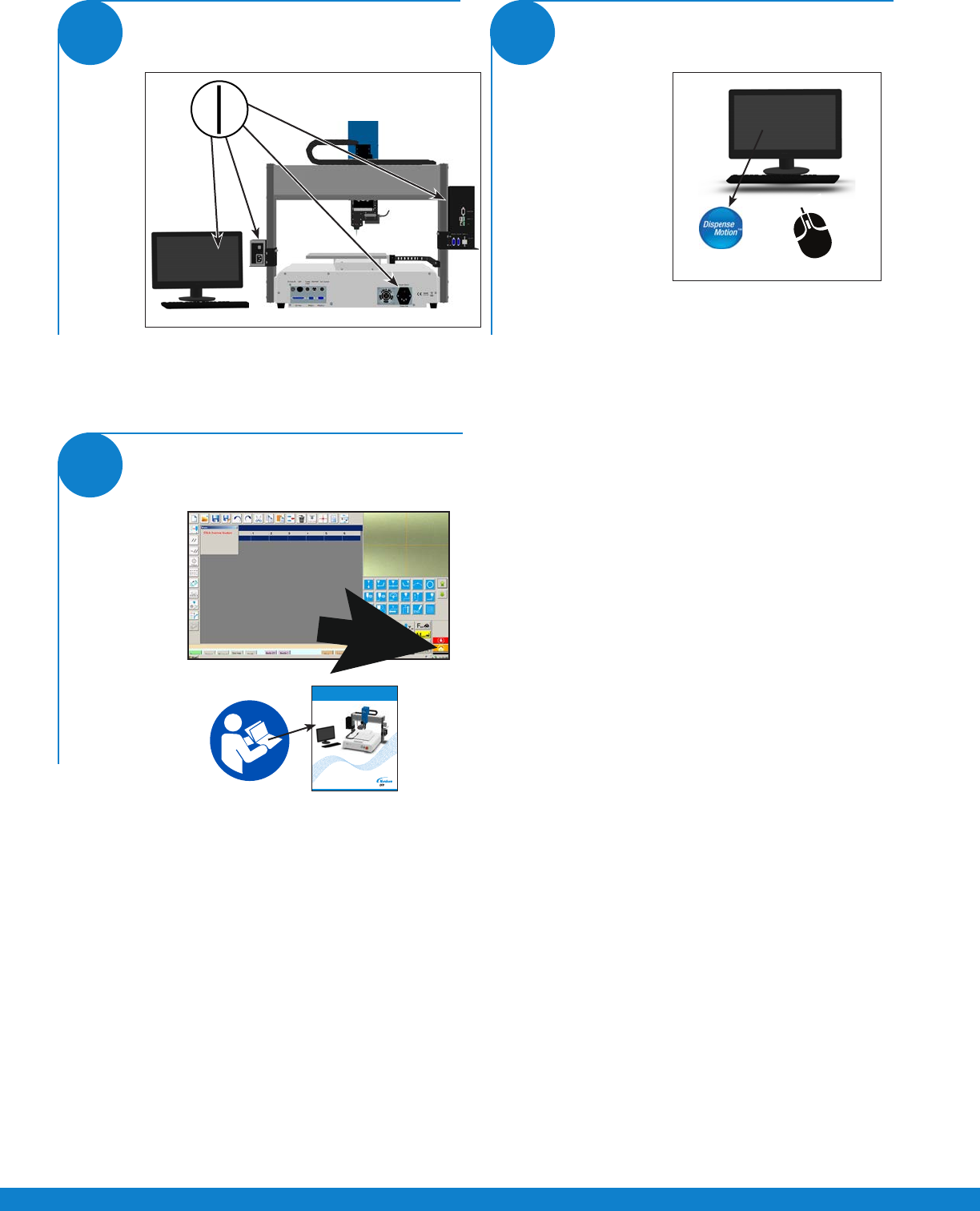

Power ON
9
Encendido
Alimentation ON
Acceso
Ligação
Einschalten
Zapnutí prístroje
Wlączyć
Питание включено
Bekapcsolás
电源开启
電源オン
전원 켜기
Open DispenseMotion
10
Abrir DispenseMotion
Ouvrir DispenseMotion
Aprire DispenseMotion
Abrir o Dispensador de Movimento
DispenseMotion öffnen
Spusťte program DispenseMotion
Otwarcie DispenseMotion
Запустите программу DispenseMotion
DispenseMotion megnyitás
启动DispenseMotion软件
DispenseMotionソフトの立ち上げ
DispenseMotion 프로그램 실행
Click Home
11
Haga Click en Incio
Cliquer sur Home
Clicca Home
Clique em Página Inicial
Klick Home
Klikněte Domů (Home)
Kliknięcie Home
Нажмите HOME (Домой)
Klikkelj a HOME-ra
点击主页
Ｈｏ ｍｅをクリック
Home 버튼 클릭
PRO Series Automated Dispensing Systems
Operating Manual
™
Electronic pdf les of Nordson EFD
manuals are also available at
www.nordsonefd.com
4 5

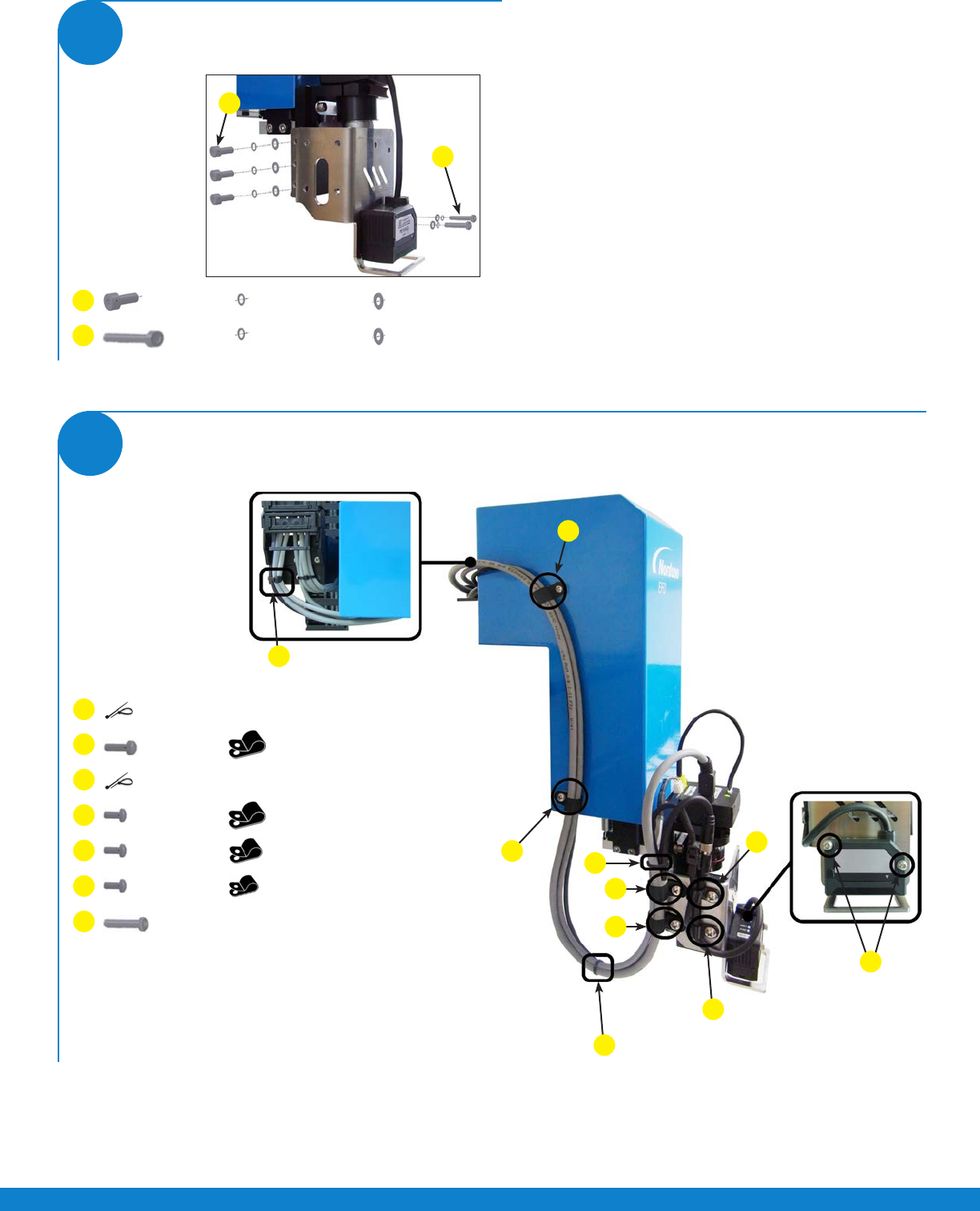

Secure Wiring (Laser B)
a
150 mm
b
M3 x 8 3/8 (UC-3)
c
100 mm
d
M4 x 6 3/8 (UC-3)
e
M4 x 6 5/16 (UC-1.5)
f
M4 x 6 3/16 (UC-0.5)
g
M3 x 30
b
b
a
c
d
d
e
f
c
g
Cableado de seguridad (Láser B)
Fixer le Câblage (Laser B)
Fissa il cablaggio (Laser B)
Fixação de Segurança (Laser B)
Verdrahtung sichern (Laser B)
Zajištěte kabely (Laser B)
Zabezpieczyć okablowanie (laser B)
Закрепите кабели (лазер B)
Rögzítse a kábelezést (Laser B)
固定线缆(激光 B)
ケーブル類の固定（レーザーB）
배선 정리 (레이저 B)
a
M4 x 10
M4 spring washer
M4 flat washer
b
M3 x 30
M3 spring washer
M3 flat washer
Install Laser B (Option)
Instalar Láser B (Opción)
Installer le Laser B (Option)
Installa Laser B (Opzionale)
Instala Laser B (Opcional)
Laser installieren B (Optional)
Nainstalujte Laser B (Volba)
Zainstalować laser B (optionalnie)
Установите лазер B (Опция)
Szerelje be a lézert B (Opció)
安装激光 B (可选)
レーザーの取り付けB（オプション）
레이저 설치 B (옵션항목)
a
b
B1
B2

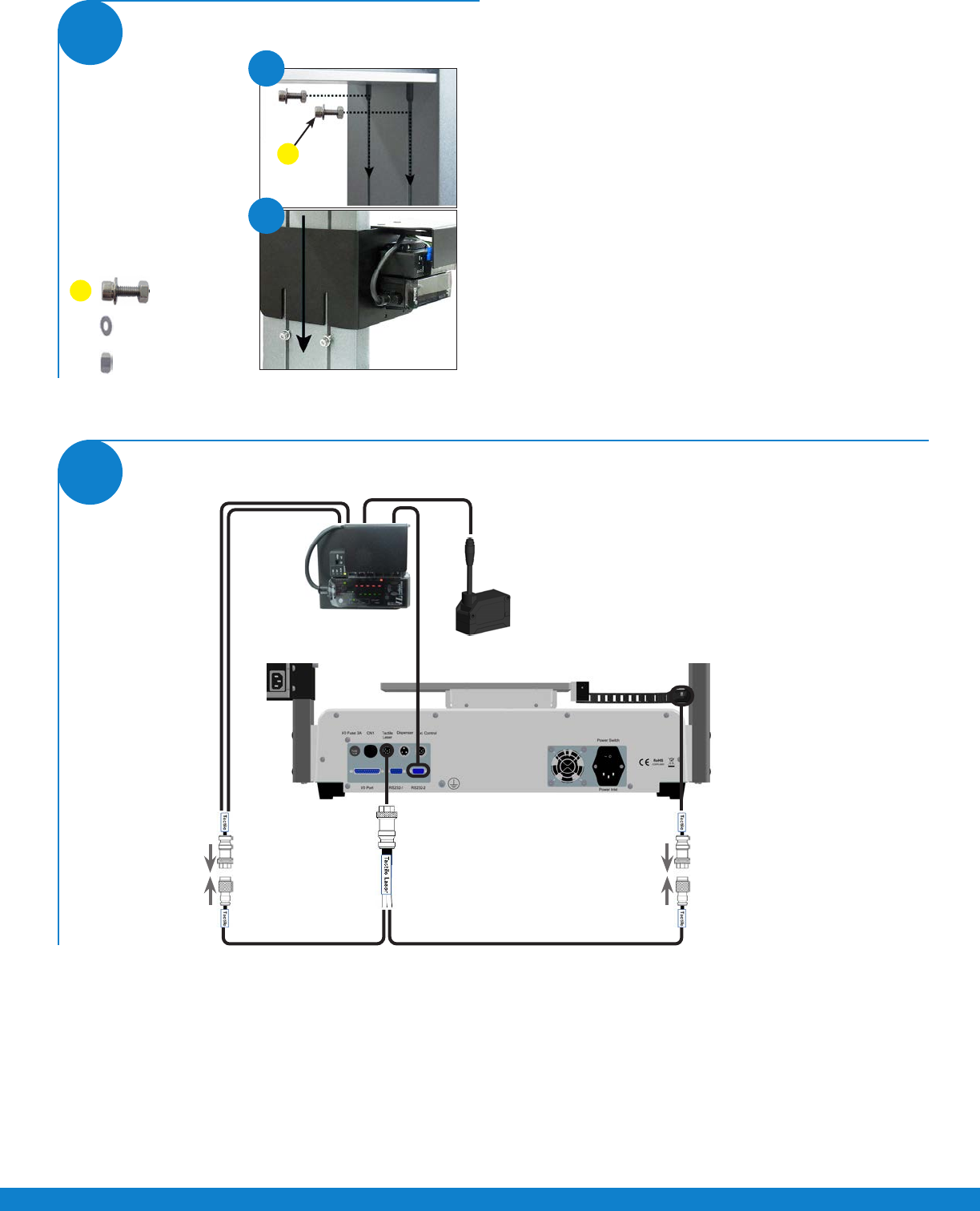

6 7
Instalar el Controlador del Láser (Láser B)
Installer le Contrôleur du Laser (Laser B)
Installa il controllo del laser (Laser B)
Instala o controlo do laser (Laser B)
Lasersteuerung installieren (Laser B)
Naisntalujte kontrolér Laseru (Laser B)
Zainstalować kontroler lasera (laser B)
Установите контроллер лазера (лазер B)
Szerelje be a lézer vezérlőjét (Laser B)
安装激光控制器(激光 B)
レーザーコントローラーの取り付け（レーザーB）
레이저 컨트롤러 설치 (레이저 B)
Install Laser Controller (Laser B)
a
A
B
a
M4 x 12
M4 flat washer
M4 nut
Connect Cables (Laser B)
Conectar los Cables (Láser B)
Brancher les Câbles (Laser B)
Connetti i cavi (Laser B)
Conecte os cabos (Laser B)
Kabel anschließen (Laser B)
Připojte kabel (Laser B)
Podłączyć kabel (laser B)
Присоедините кабели (лазер B)
Csatlakoztassa a kábeleket (Laser B)
连接到数据线(激光 B)
ケーブルの取り付け（レーザーB）
케이블 연결 (레이저 B)
B3
B4
