NPM LNB 3.1 生产管理信息 Page 3-8 EJM9BC-MB-03L-20 3.1.2 生产信息名称的说明 以下说明作为生产管理信息显示的各 信息的名称。 A) 批量信息 名称 说明 a 批量名 所生产的批量名称。 b 期间 所显示的生产管理信息的积累期间。 最大为一个星期。 B) 切换信息 名称 说明 a 切换名 所生产的切换的名称。 b 期间 所显示的生产管理信息的积累期间。 最大为一个星期。 C) 批量列表 名称 说…
NPM
LNB
3.1
生产管理信息
EJM9BC-MB-03L-20 Page 3-7

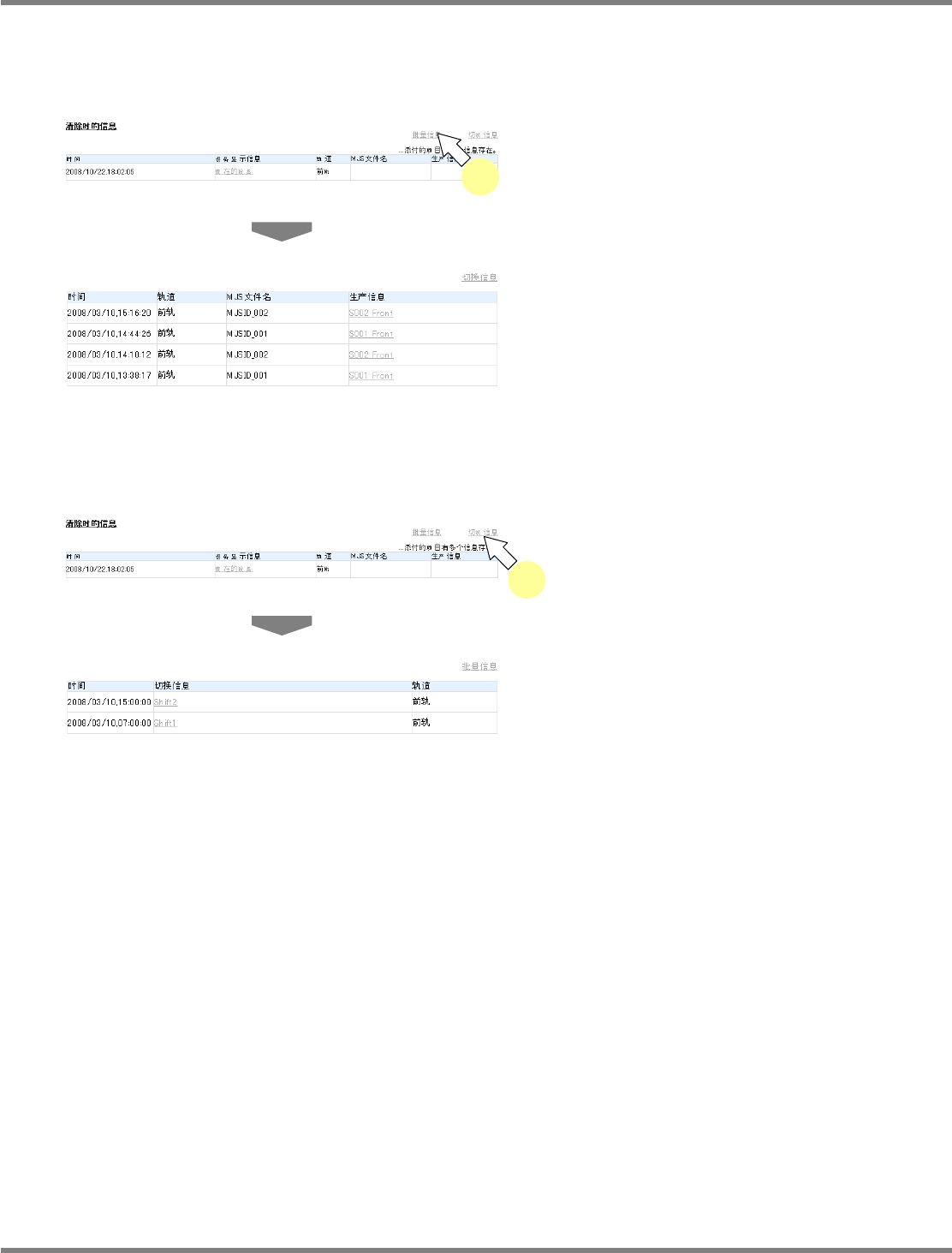

一览信息的变更
1.
变更为批量信息一览
1
选择
[
批量信息
]
。
•
显示出
<
批量信息
>
。
2.
变更为切换信息一览
1
选择
[
切换信息
]
。
•
显示出
<
切换信息
>
。
LNB3-1004_C
LNB3-1002_C
LNB3-1005_C
1
LNB3-1005_C
1
NPM
LNB
3.1
生产管理信息
Page 3-8 EJM9BC-MB-03L-20
3.1.2
生产信息名称的说明
以下说明作为生产管理信息显示的各信息的名称。
A)
批量信息
名称
说明
a
批量名
所生产的批量名称。
b
期间
所显示的生产管理信息的积累期间。
最大为一个星期。
B)
切换信息
名称
说明
a
切换名
所生产的切换的名称。
b
期间
所显示的生产管理信息的积累期间。
最大为一个星期。
C)
批量列表
名称
说明
a From
在表示对象转换中，生产相应的批量期间的生产开始时间。
b To
在表示对象转换中，生产相应的批量期间的生产结束时间。
c
(
批量名
)
在表示对象转换中，生产批量的名称。
LNB3-1008_C
a
b
LNB3-1009_C
a
b
LNB3-1015_C
a
b
c
NPM
LNB
3.1
生产管理信息
EJM9BC-MB-03L-20 Page 3-9
D)
设备显示信息
名称
说明
a
设备显示信息
取得所显示的生产管理信息的时期。
b
批量名
生产批量的名称。
c
日期
取得所显示的生产管理信息的具体日期和时间。
E)
生产线信息
名称
说明
损坏率
[PPM]
用以下的算式计算仕损率。
总误差合计
/
总吸着次数
×
1000000
∗
总错误合计是
吸着错误、认识错误、落下错误、贴装错误、厚度错
误、写装置元件落下错误的合计次数。
F)
运转信息
名称
说明
a
生产枚数
通过生产线的基板枚数。
(
生产枚数
=
贴装完成的枚数
+
只通过的枚数
)
b
模式枚数
实际生产
(
贴装
)
的模式数。
c
运转率
[%]
在生产模式中机器实际进行贴装动作的时间比率。
(
运转率
=
实际运转时间
/
运转时间
)
d
运转时间
机器处于生产模式的时间。
e
实际运转时间
单轨和双轨的定义不同。
・
单轨
:
从进入生产模式后的时间内减去因等待前后工序或错误等造成的贴
装停止时间后的时间。
(
实际运转时间＝运转时间－总停止时间
)
・
双轨
:
从进入生产模式后的时间内减去因等待前后工序或错误等造成的贴
装停止时间，以及搬送时间后的时间。
(
实际运转时间＝运转时间－总停止时间－
搬送时间
)
∗
通过消除搬送浪费时间而达到最佳双轨动作效果。
f
总停止时间
机器在生产中停止的时间。
g
损坏率
[PPM]
用以下的算式计算仕损率。
总误差合计
/
总吸着次数
×
1000000
∗
总错误合计是
吸着错误、认识错误、落下错误、贴装错误、厚度错
误、写装置元件落下错误的合计次数。
h B
仅在相应机器是薄弱环节的情况下显示。
LNB3-1016_C
a
b
c
LNB3-1017_C
LNB3-1010_C
a
b
c
d
e
f
g
h
